Diagnostica: modalità online di EcoStruxure Machine Expert

Panoramica

Nella modalità in linea, è possibile monitorare il gestore protocollo in EcoStruxure Machine Expert con i metodi seguenti

oIcone nella Struttura dispositivi

oScheda di stato del gestore protocollo e dei diversi dispositivi

oScheda IOScanner I/O Mapping del gestore protocollo per Modbus TCP IOScanner

oScheda Mapping I/O dei dispositivi

oScheda delle risorse del gestore protocollo

Struttura dispositivi

Lo stato di comunicazione del gestore protocollo e degli slave è presentato con icone nella Struttura dispositivi:

Icona	Significato
	La comunicazione con il dispositivo è normale. NOTA: Il gestore protocollo è sempre presentato con questa icona.
	Il controller non è in grado di comunicare con il dispositivo. NOTA: Quando il gestore protocollo è STOPPED, tutti i dispositivi presentano questa icona.

Icona

Significato

La comunicazione con il dispositivo è normale.

NOTA: Il gestore protocollo è sempre presentato con questa icona.

Il controller non è in grado di comunicare con il dispositivo.

NOTA: Quando il gestore protocollo è STOPPED, tutti i dispositivi presentano questa icona.

Mapping I/O Gestore di protocollo

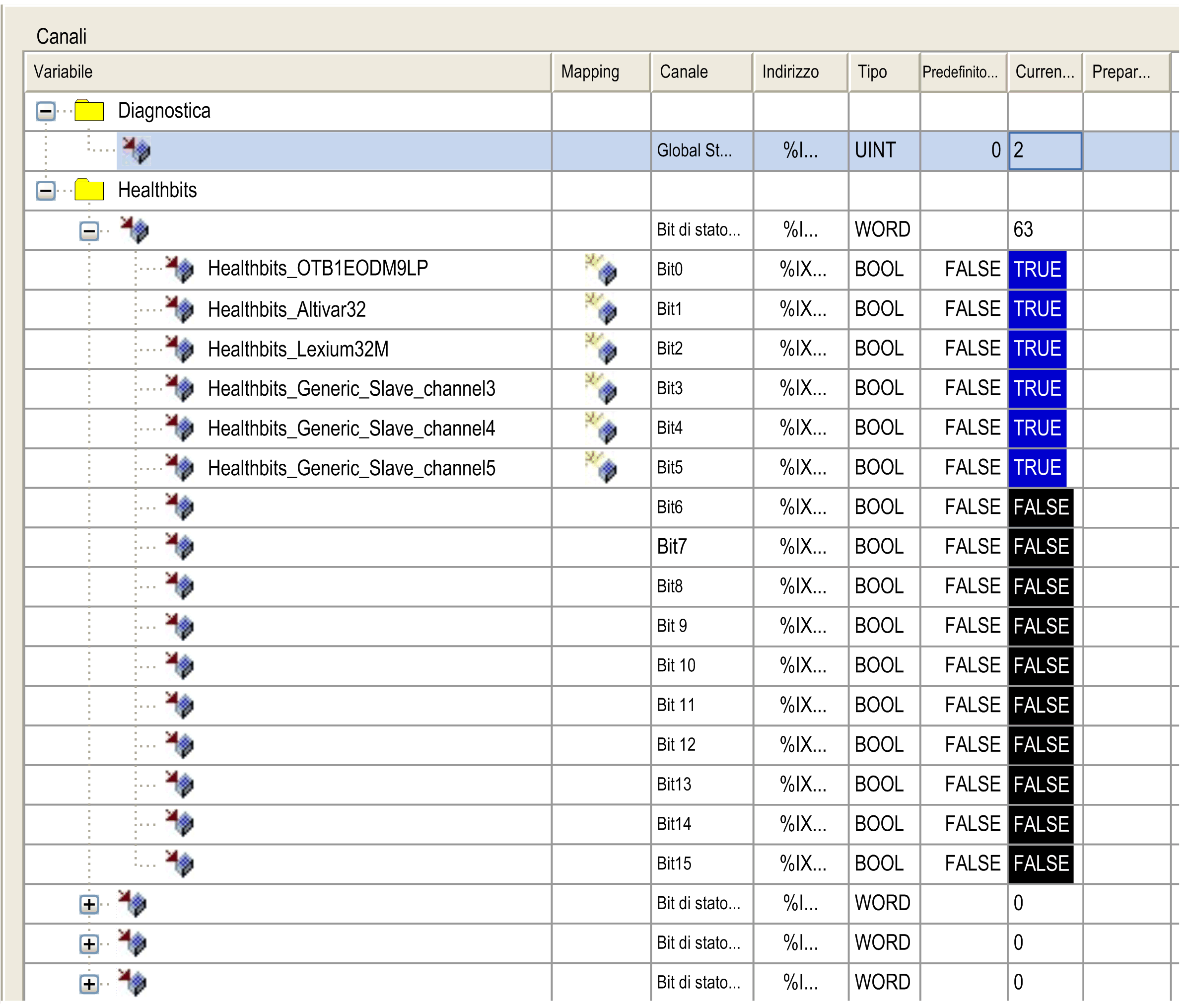

La scheda IOScanner I/O Mapping del gestore protocollo permette di monitorare lo stato Modbus TCP IOScanner e il bit di stato dei dispositivi slave Modbus TCP:

Colonna		Utilizzo	Commento
Variabile	Diagnostica	Assegnare un nome alla variabile di stato scanner globale.	-
Variabile	Bit di stato	Assegnare un nome a ciascun bit di stato. Ad esempio, assegnare a un bit di stato il nome del dispositivo associato.	I bit di stato sono raggruppati in 4 sottocartelle di 16 bit.
Indirizzo		Recuperare l'indirizzo di ogni variabile.	È possibile modificare gli indirizzi quando si cambia la configurazione.
Valore corrente		Monitorare i dispositivi Modbus TCP	Per valori booleani (bit di stato): oTRUE = 1 oFALSE = 0

Mapping del dispositivo slave

I dispositivi Industrial Ethernet hanno una scheda Mapping I/O che contiene i relativi I/O.

NOTA: Il TCP/UDP generico non è associato a una scheda di mapping I/O;

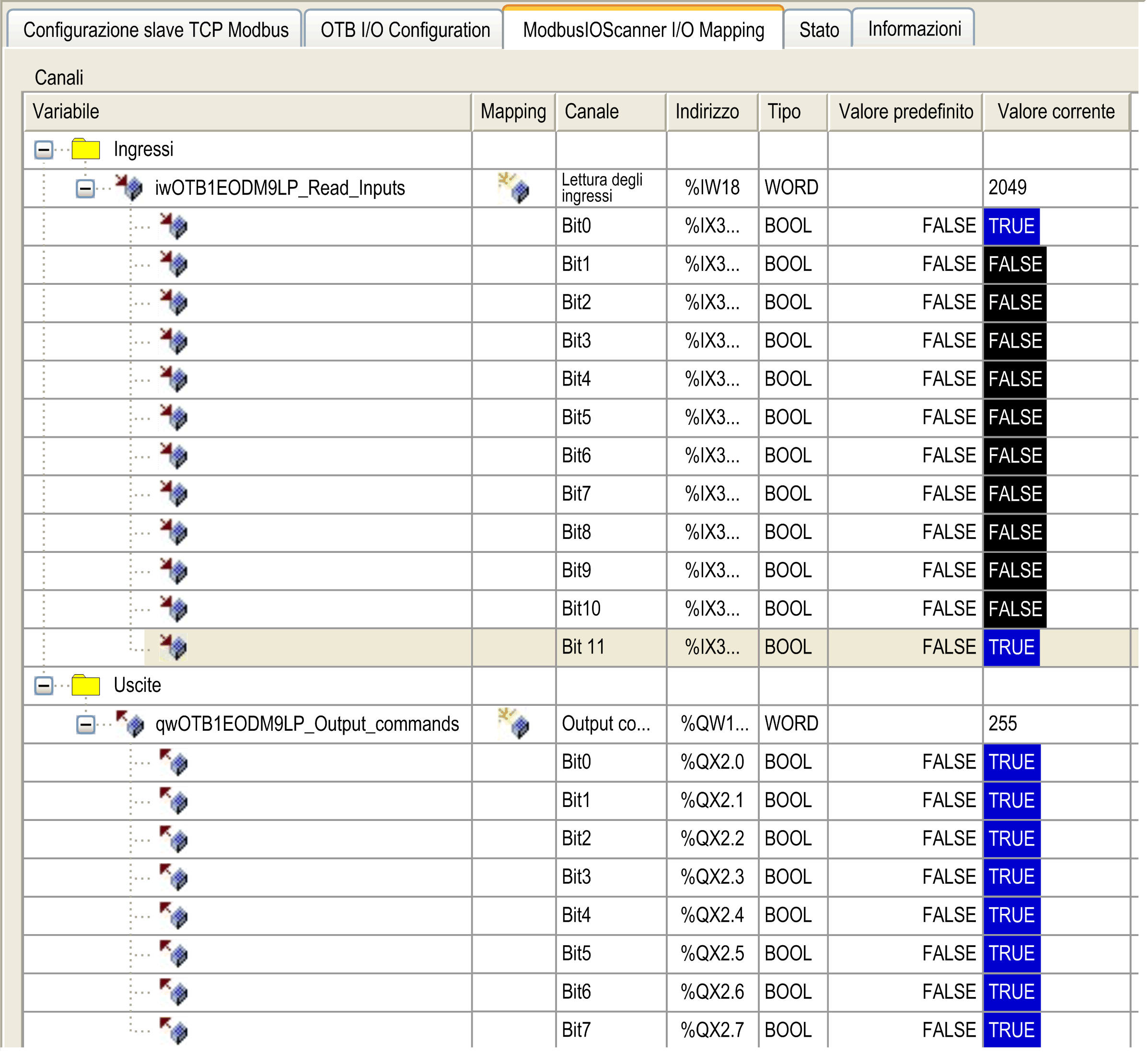

Questa figura presenta un esempio di scheda Mapping I/O per un dispositivo slave Advantys OTB:

Colonna		Utilizzo	Commento
Variabile	Ingressi	Assegnare un nome a ciascun ingresso del dispositivo.	È inoltre possibile mappare ciascun bit.
Variabile	Uscite	Assegnare un nome a ciascuna uscita del dispositivo.	È inoltre possibile mappare ciascun bit.
Canale		–	Nome simbolico del canale di ingresso o di uscita del dispositivo.
Indirizzo		Recuperare l'indirizzo di ogni variabile.	È possibile modificare gli indirizzi quando si cambia la configurazione.
Tipo		–	Tipo di dati del canale di ingresso o di uscita.
