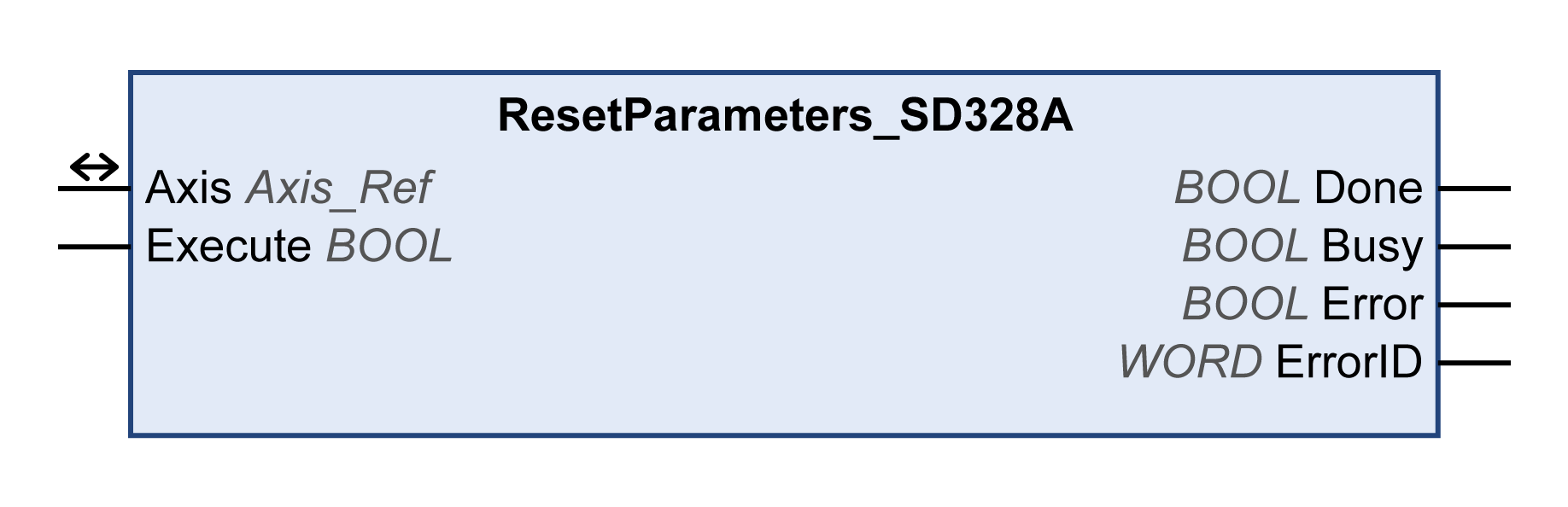

Questo blocco funzione ripristina i parametri alle impostazioni di fabbrica.
Nome della libreria: GMC Independent Lexium
Spazio dei nomi: GILXM
|
Ingresso |
Tipo di dati |
Descrizione |
|---|---|---|
|
Execute |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. Un fronte di salita dell'ingresso Execute avvia il blocco funzione. Il blocco funzione continua a essere eseguito e l'uscita Busy è impostata a TRUE. Un fronte di salita sull'ingresso Execute viene ignorato durante l'esecuzione del blocco funzione. |
|
Uscita |
Tipo di dati |
Descrizione |
|---|---|---|
|
Done |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. oFALSE: l'esecuzione non è stata avviata o è stato rilevato un errore. oTRUE: esecuzione terminata senza errori rilevati. |
|
Busy |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. oFALSE: il blocco funzione non è in fase di esecuzione. oTRUE: il blocco funzione è in fase di esecuzione. |
|
Error |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. oFALSE: esecuzione del blocco funzione in corso, nessun errore rilevato. oTRUE: è stato rilevato un errore nell'esecuzione del blocco funzione. |
|
ErrorID |
WORD |
Restituisce il valore di un codice diagnostico. Consultare i codici di diagnostica della libreria. Se il valore è 0 e se l'uscita Error di questo blocco funzione è impostato a TRUE, il codice diagnostico può essere letto con l'uscita AxisErrorID del blocco funzione MC_ReadAxisError. |
|
Ingresso/uscita |
Tipo di dati |
Descrizione |
|
|---|---|---|---|
|
Axis |
Axis_Ref |
Riferimento all'asse (istanza) per cui deve essere eseguito il blocco funzione (corrisponde al nome dell'asse). Il nome dell'asse deve essere definito nella struttura EcoStruxure Machine Expert Dispositivi. |
|
Il blocco funzione può essere eseguito soltanto nello stato PLCopen Disabled (stato operativo 4 Switch On Disabled dell'azionamento). Per passare a questo stato, disabilitare lo stadio di potenza con il blocco funzione MC_Power.
I parametri vengono reimpostati ai valori di fabbrica ad eccezione di:
oParametri di comunicazione
oInversione della direzione di movimento
oTipo di segnale del valore di riferimento per l'interfaccia di posizione
oImpostazioni di simulazione encoder
oFunzioni degli ingressi e delle uscite digitali
oModalità di controllo
oTipo di logica
oModalità di funzionamento predefinita per Modalità di controllo locale
oTipo di motore
Le nuove impostazioni non vengono salvate nella memoria non volatile. Usare StoreParameters_SD328A per salvare le nuove impostazioni nella memoria non volatile.
