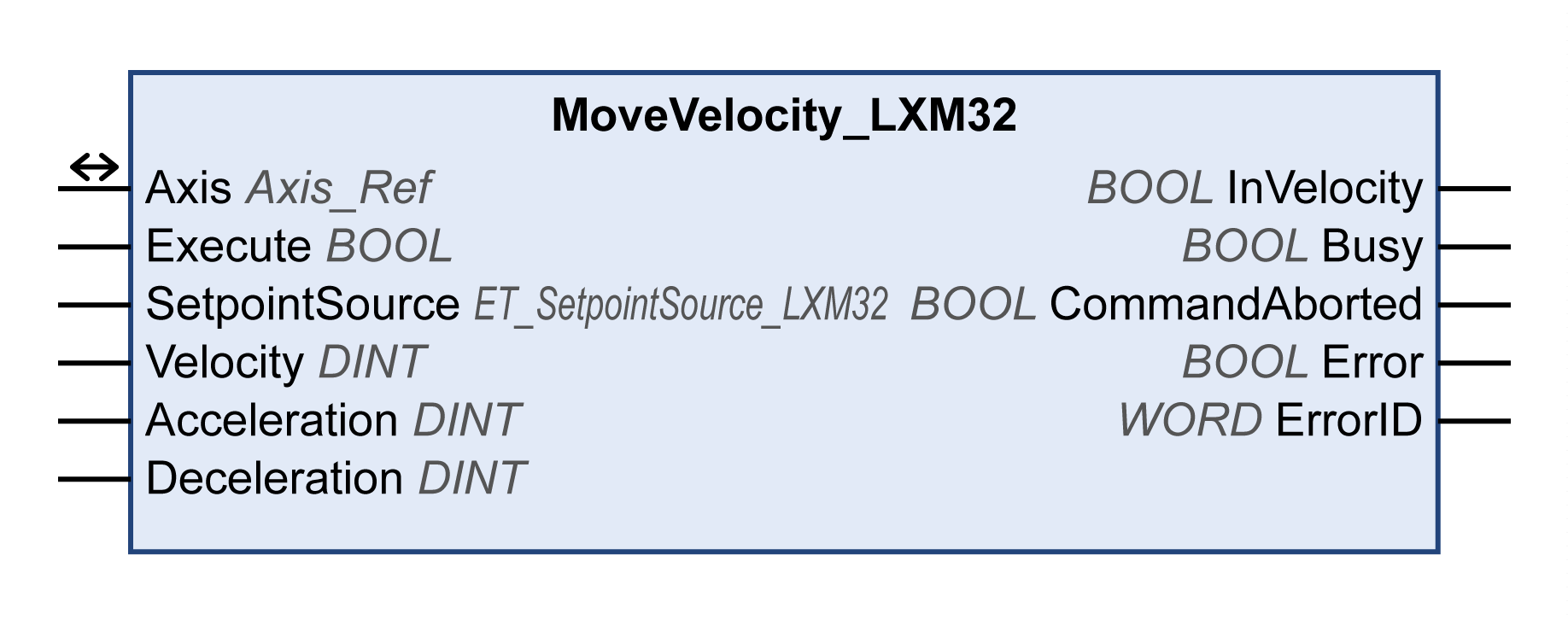

Questo blocco funzione avvia la modalità operativa Profile Velocity. Nella modalità operativa Profile Velocity, viene effettuato un movimento con una velocità di destinazione. L'origine della velocità di destinazione è impostata tramite l'ingresso SetpointSource. Quando si raggiunge la velocità di destinazione, l'uscita InVelocity viene impostata a TRUE.
Nome della libreria: GMC Independent Lexium
Spazio dei nomi: GILXM
|
Ingresso |
Tipo di dati |
Descrizione |
|---|---|---|
|
Execute |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. Un fronte di salita dell'ingresso Execute avvia il blocco funzione. Il blocco funzione continua a essere eseguito e l'uscita Busy è impostata a TRUE. È possibile riavviare questo blocco funzione durante l'esecuzione. I valori di destinazione vengono sovrascritti dai nuovi valori nel momento in cui si verifica il fronte di salita. |
|
SetpointSource |
ET_SetpointSource_LXM32 |
Intervallo valori: 0...1 Valore predefinito: 0 Origine della velocità di destinazione. o0 / Value: velocità di destinazione tramite ingresso Velocity o1 / AnalogInput: velocità di destinazione tramite ingresso analogico (modulo I/O) Vedere anche Tipo dati specifico del produttoreET_SetpointSource_LXM32. |
|
Velocity |
DINT |
Campo di valori: -2147483648...2147483647 Valore predefinito: 0 Velocità di destinazione in unità definite dall'utente. |
|
Acceleration |
DINT |
Campo valori: 1...2147483647 Valore predefinito: 600 Rampa di accelerazione in unità definite dall'utente. |
|
Deceleration |
DINT |
Campo valori: 1...2147483647 Valore predefinito: 600 Rampa di decelerazione in unità definite dall'utente. |
|
Uscita |
Tipo di dati |
Descrizione |
|---|---|---|
|
InVelocity |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. oFALSE: valore di destinazione non raggiunto. oTRUE: valore di destinazione raggiunto. |
|
Busy |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. oFALSE: il blocco funzione non è in fase di esecuzione. oTRUE: il blocco funzione è in fase di esecuzione. NOTA: L'uscita Busy rimane TRUE anche se la velocità di destinazione è stata raggiunta o Execute diventa FALSE. L'uscita Busy viene impostata a FALSE non appena viene eseguito un altro blocco funzione come MC_Stop. |
|
CommandAborted |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. oFALSE: l'esecuzione non è stata interrotta. oTRUE: l'esecuzione è stata interrotta da un altro blocco funzione. |
|
Error |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. oFALSE: esecuzione del blocco funzione in corso, nessun errore rilevato. oTRUE: è stato rilevato un errore nell'esecuzione del blocco funzione. |
|
ErrorID |
WORD |
Restituisce il valore di un codice diagnostico. Consultare i codici di diagnostica della libreria. Se il valore è 0 e se l'uscita Error di questo blocco funzione è impostato a TRUE, il codice diagnostico può essere letto con l'uscita AxisErrorID del blocco funzione MC_ReadAxisError. |
|
Ingresso/uscita |
Tipo di dati |
Descrizione |
|
|---|---|---|---|
|
Axis |
Axis_Ref |
Riferimento all'asse (istanza) per cui deve essere eseguito il blocco funzione (corrisponde al nome dell'asse). Il nome dell'asse deve essere definito nella struttura EcoStruxure Machine Expert Dispositivi. |
|
L'uscita Busy rimane TRUE anche se è stata raggiunta la velocità di destinazione oppure se l'ingresso Execute viene impostato a FALSE. L'uscita Busy viene impostata a FALSE non appena viene eseguito un altro blocco funzione come MC_Stop.
Gli ingressi Acceleration e Deceleration vengono presi in considerazione solo se si utilizzano i bus di campo EtherNet/IP o Modbus TCP.
