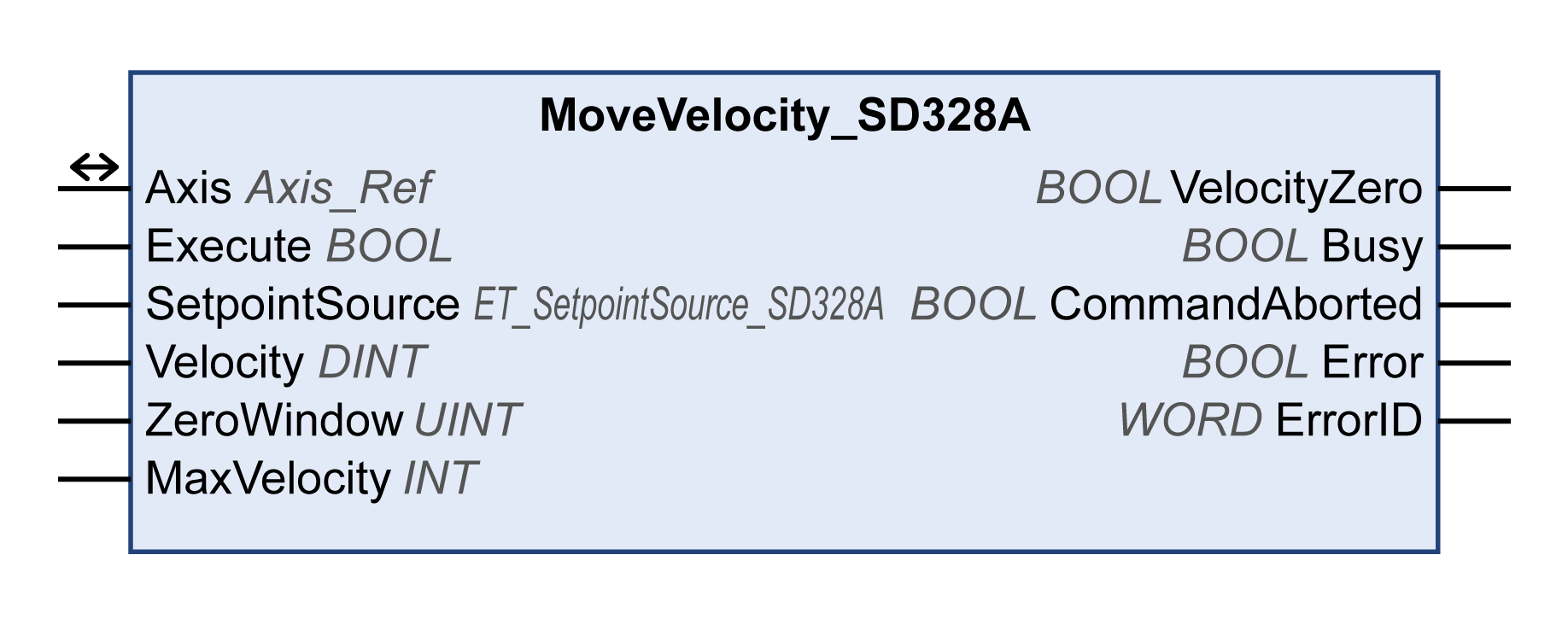

Questo blocco funzione avvia la modalità operativa Profile Velocity. Nella modalità operativa Profile Velocity, viene effettuato un movimento con una velocità di destinazione. L'origine della velocità di destinazione è impostata tramite l'ingresso SetpointSource.
Nome della libreria: GMC Independent Lexium
Spazio dei nomi: GILXM
|
Ingresso |
Tipo di dati |
Descrizione |
|---|---|---|
|
Execute |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. Un fronte di salita dell'ingresso Execute avvia il blocco funzione. Il blocco funzione continua a essere eseguito e l'uscita Busy è impostata a TRUE. È possibile riavviare questo blocco funzione durante l'esecuzione. I valori di destinazione vengono sovrascritti dai nuovi valori nel momento in cui si verifica il fronte di salita. |
|
SetpointSource |
ET_SetpointSource_SD328A |
Intervallo valori: 0...1 Valore predefinito: 0 Origine della velocità di destinazione. o0 / Value: velocità di destinazione tramite ingresso Velocity o1 / AnalogInput: velocità di destinazione tramite ingresso analogico Vedere anche Tipo dati specifico del produttoreET_SetpointSource_SD328A. |
|
Velocity |
DINT |
Intervallo di valori: -3000...3000 Valore predefinito: 0 Velocità di destinazione in rpm. |
|
ZeroWindow |
UINT |
Intervallo di valori: 0...1000 Valore predefinito: 0 Finestra tensione zero all'ingresso analogico in mV. Esempio: se il valore è 20, il campo -20 ... 20 mV è interpretato come 0. |
|
MaxVelocity |
INT |
Intervallo di valori: -30000...30000 Valore predefinito: 3000 Il valore specifica la velocità massima di rotazione (ANA1 = 10 V) in rpm. Adattare il valore al motore e alle condizioni meccaniche. Il valore viene considerato solo se l'ingresso SetpointSource è impostato a 1 / AnalogInput. |
|
Uscita |
Tipo di dati |
Descrizione |
|---|---|---|
|
VelocityZero |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. oFALSE: il motore non è in stato di arresto. oTRUE: il motore è in stato di arresto. |
|
Busy |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. oFALSE: il blocco funzione non è in fase di esecuzione. oTRUE: il blocco funzione è in fase di esecuzione. NOTA: L'uscita Busy rimane TRUE anche se la velocità di destinazione è stata raggiunta o Execute diventa FALSE. L'uscita Busy viene impostata a FALSE non appena viene eseguito un altro blocco funzione come MC_Stop. |
|
CommandAborted |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. oFALSE: l'esecuzione non è stata interrotta. oTRUE: l'esecuzione è stata interrotta da un altro blocco funzione. |
|
Error |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. oFALSE: esecuzione del blocco funzione in corso, nessun errore rilevato. oTRUE: è stato rilevato un errore nell'esecuzione del blocco funzione. |
|
ErrorID |
WORD |
Restituisce il valore di un codice diagnostico. Consultare i codici di diagnostica della libreria. Se il valore è 0 e se l'uscita Error di questo blocco funzione è impostato a TRUE, il codice diagnostico può essere letto con l'uscita AxisErrorID del blocco funzione MC_ReadAxisError. |
|
Ingresso/uscita |
Tipo di dati |
Descrizione |
|
|---|---|---|---|
|
Axis |
Axis_Ref |
Riferimento all'asse (istanza) per cui deve essere eseguito il blocco funzione (corrisponde al nome dell'asse). Il nome dell'asse deve essere definito nella struttura EcoStruxure Machine Expert Dispositivi. |
|
L'uscita Busy rimane TRUE anche se è stata raggiunta la velocità di destinazione oppure se l'ingresso Execute viene impostato a FALSE. L'uscita Busy viene impostata a FALSE non appena viene eseguito un altro blocco funzione come MC_Stop.
