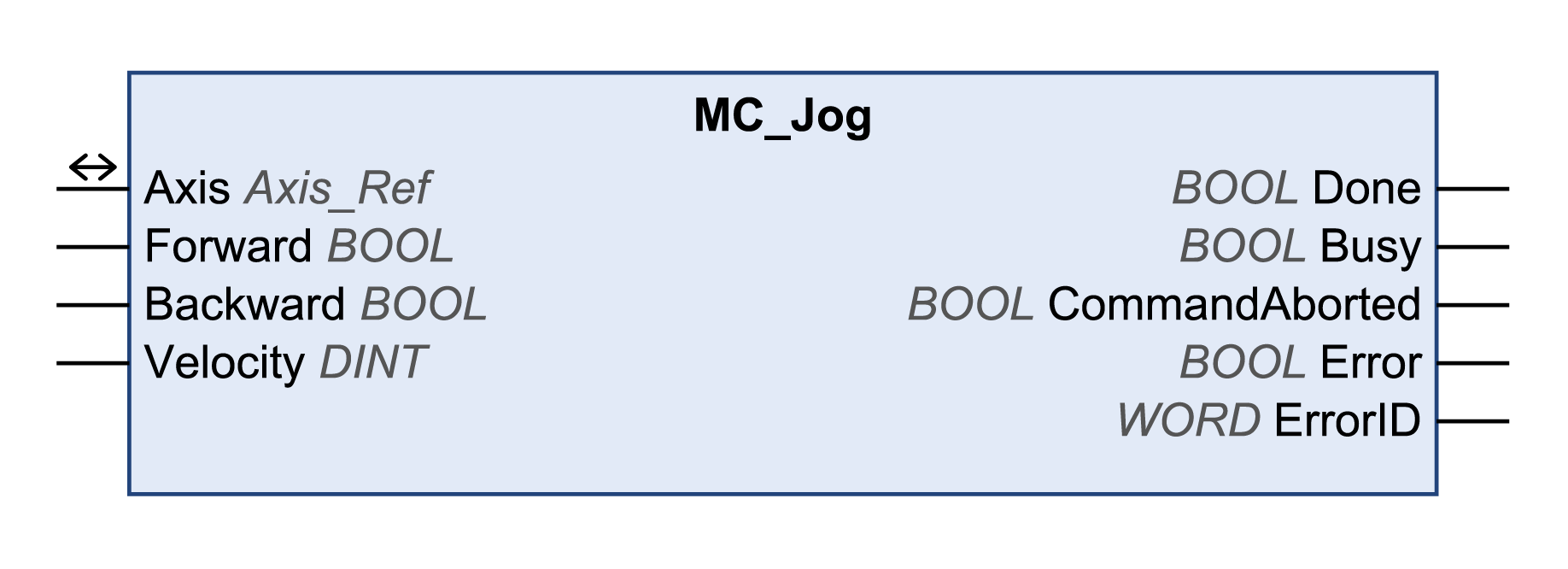

Questo blocco funzione avvia la modalità operativa Jog.
Nella modalità operativa Jog, un movimento viene avviato tramite gli ingressi Forward e Backward.
Se gli ingressi Forward e Backward sono impostati a FALSE, la modalità operativa viene terminata e l'uscita Done viene impostata a TRUE.
Se gli ingressi Forward e Backwardsono impostati a TRUE, la modalità operativa rimane attiva, il movimento jog viene arrestato e l'uscita Busy rimane impostata a TRUE.
Nome della libreria: GMC Independent PLCopen MC
Spazio dei nomi: GIPLC
|
Ingresso |
Tipo di dati |
Descrizione |
|---|---|---|
|
Forward |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. oForward = FALSE e Backward = FALSE: il movimento viene terminato. oForward = TRUE e Backward = FALSE: viene avviato il movimento in direzione positiva. oForward = FALSE e Backward = TRUE: viene avviato il movimento in direzione negativa. oForward = TRUE e Backward = TRUE: la modalità operativa rimane attiva, il movimento di jog viene interrotto e l'uscita Busy rimane impostata a TRUE. |
|
Backward |
BOOL |
|
|
Velocity |
DINT |
Campo di valori: 1...2147483647 Valore predefinito: 0. velocità in unità definite dall'utente. NOTA: Per Altivar, i valori per LowFrequency e HighFrequency vengono impostati nel blocco funzione SetFrequencyRange_ATV. Se il valore della velocità di destinazione Velocity è minore del valore di LowFrequency, il movimento viene eseguito con il valore di velocità di LowFrequency. Nessun errore rilevato. Se il valore della velocità di destinazione Velocity è maggiore del valore di HighFrequency, il movimento viene eseguito con il valore di velocità di HighFrequency. Nessun errore rilevato. |
|
Uscita |
Tipo di dati |
Descrizione |
|---|---|---|
|
Done |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. oFALSE: l'esecuzione non è stata avviata o è stato rilevato un errore. oTRUE: esecuzione terminata senza errori rilevati. |
|
Busy |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. oFALSE: il blocco funzione non è in fase di esecuzione. oTRUE: il blocco funzione è in fase di esecuzione. |
|
CommandAborted |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. oFALSE: l'esecuzione non è stata interrotta. oTRUE: l'esecuzione è stata interrotta da un altro blocco funzione. |
|
Error |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. oFALSE: esecuzione del blocco funzione in corso, nessun errore rilevato. oTRUE: è stato rilevato un errore nell'esecuzione del blocco funzione. |
|
ErrorID |
WORD |
Restituisce il valore di un codice diagnostico. Consultare i codici di diagnostica della libreria. Se il valore è 0 e se l'uscita Error di questo blocco funzione è impostato a TRUE, il codice diagnostico può essere letto con l'uscita AxisErrorID del blocco funzione MC_ReadAxisError. |
|
Ingresso/uscita |
Tipo di dati |
Descrizione |
|
|---|---|---|---|
|
Axis |
Axis_Ref |
Riferimento all'asse (istanza) per cui deve essere eseguito il blocco funzione (corrisponde al nome dell'asse). Il nome dell'asse deve essere definito nella struttura EcoStruxure Machine Expert Dispositivi. |
|
Se è stato attivato questo blocco funzione, l'uso simultaneo del blocco funzione Control_ATVdella libreria provoca un comportamento anomalo.
|
|
|
FUNZIONAMENTO ANOMALO DELL'APPARECCHIATURA |
|
oNon attivare il blocco funzione Control_ATV quando questo blocco è attivo. oDisattivare questo blocco funzione o consentire la fine dell'esecuzione del blocco funzione prima di attivare il blocco funzione Control_ATV. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Questo blocco funzione utilizza i valori di accelerazione e decelerazione specifici della libreria per LXM32M (EtherNet/IP e Modbus/TCP) e per Lexium ILA, ILE e ILS integrated drives (solo EtherNet/IP). Questo significa che i valori preconfigurati per questi parametri (ad esempio, tramite il tool di messa in servizio) vengono sovrascritti quando viene eseguito questo blocco funzione.
I valori di accelerazione e decelerazione predefiniti scritti dal blocco funzione sono i seguenti:
oIl valore di accelerazione predefinito è 600 unità definite dall'utente.
oI valori predefiniti per la decelerazione sono 600 unità definite dall'utente per LXM32M e 750 unità definite dall'utente per Lexium ILA, ILE e ILS integrated drives.
Se sono necessari altri valori di accelerazione e/o decelerazione, occorre utilizzare i blocchi funzione specifici del fornitore. Usare i blocchi funzione SetDriveRamp_LXM32 e SetDriveRamp_ILX per definire l'accelerazione e la decelerazione. Il blocco funzione deve essere eseguito solo una volta se è necessaria una modifica dei valori di rampa.
