Creazione del secondo punto di riferimento
Devono essere rispettate le seguenti condizioni:
oModule_Ref deve avere un valore corretto
oCycle_number deve avere un valore corretto
oIl riferimento 1 deve essere stabilito in precedenza
La procedura imposta il campo Raw_Ref2 della struttura s_strainGaugeParameter.
Procedere nel seguente modo per creare il primo punto di riferimento:
|
Passo |
Azione |
|---|---|
|
1 |
Creare e stabilizzare le condizioni che sono rappresentative della misura richiesta per il secondo punto di riferimento. |
|
2 |
Impostare gli ingressi del blocco funzione StrainGauge ai seguenti valori: Tare_Enable = 0 Ref1_Enable = 0 Ref2_Enable = 1 |
|
3 |
Impostare l'ingresso del blocco funzione xExecute a 1. |
|
4 |
Quando xDone = 1, s_strainGaugeParameter.RawRef2 è impostato al valore medio calcolato dal blocco funzione. |
|
5 |
Impostare il valore calibrato corrispondente che si desidera associare a Raw_Ref2 in s_strainGaugeParameter.Calibrate_Ref2. |

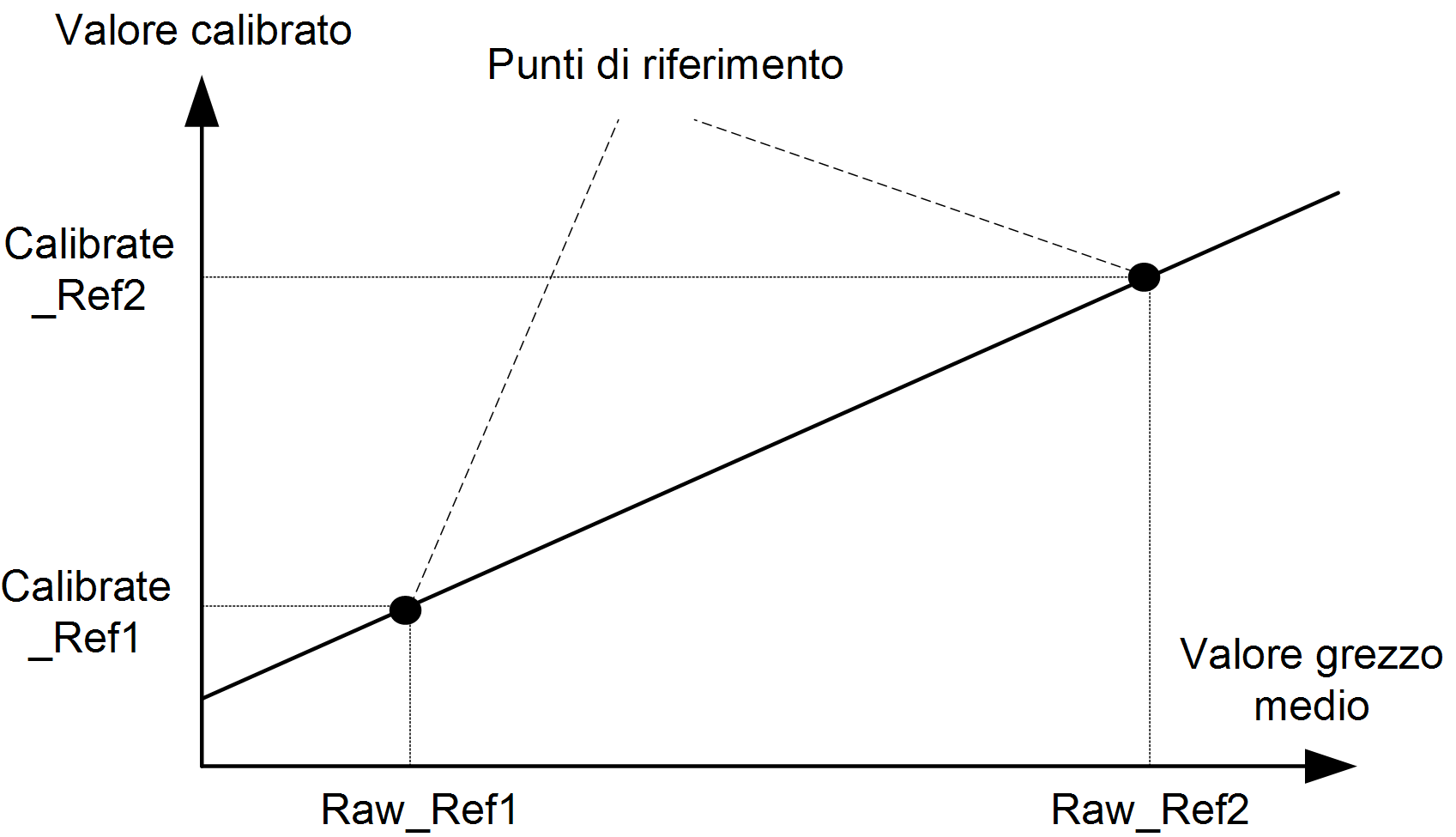

Definendo i due punti di riferimento è possibile stabilire la linea di calibrazione:
