Il blocco funzione TM5 StrainGauge permette di ottenere una misura calibrata. È necessario calibrare il sistema prima di iniziare una qualunque misura.
La calibrazione del sistema avviene in 3 fasi:
|
Passo |
Azione |
|---|---|
|
1 |
Definizione di un primo punto di riferimento. |
|
2 |
Definizione di un secondo punto di riferimento. |
|
3 |
Definizione di una tara. |

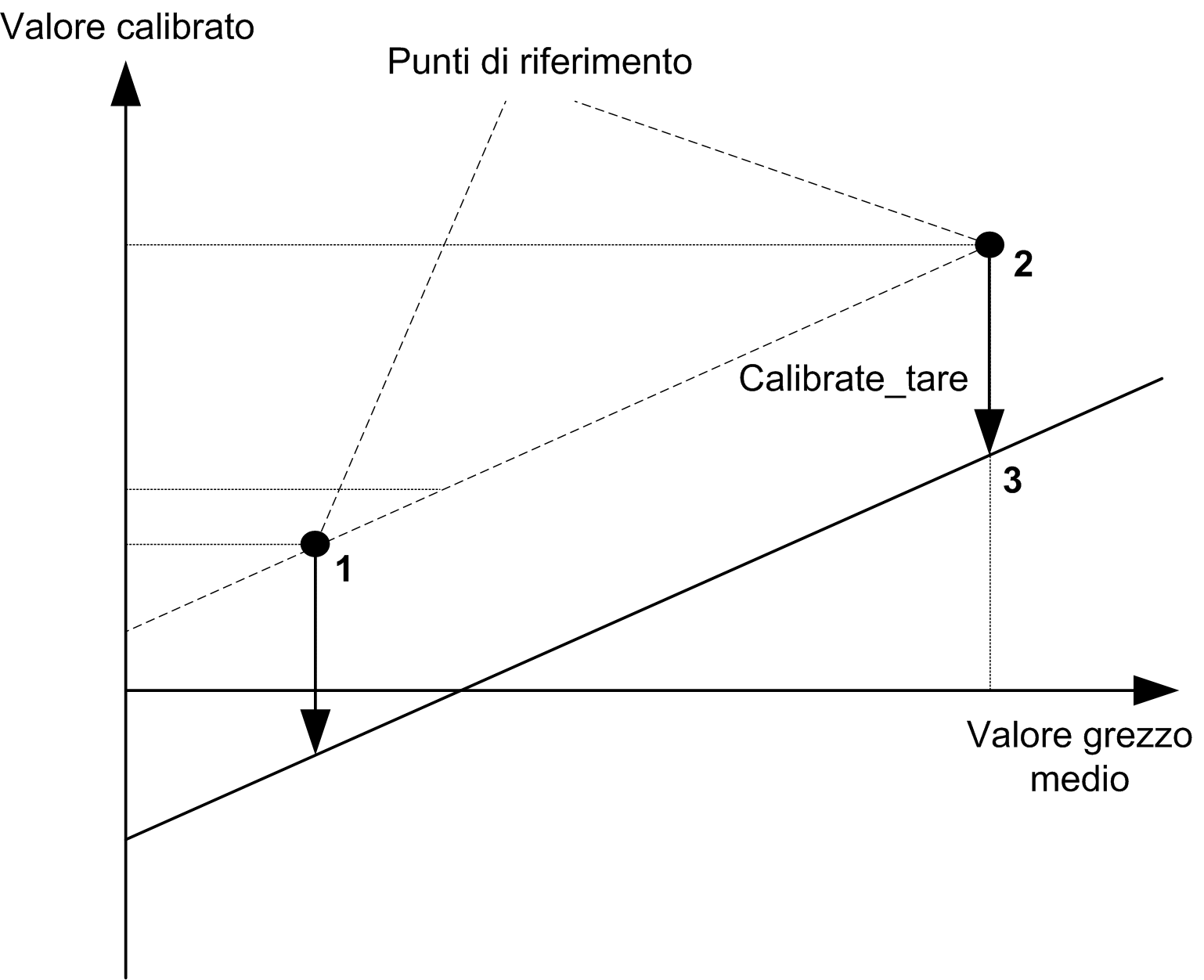

La misura calibrata viene eseguita per interpolazione lineare:
La linea calibrata viene salvata in una variabile di tipo StrainGaugeParameter.
NOTA: Per definire la linea di calibrazione, si consiglia di scegliere due punti di riferimento intorno al valore di misura nominale. Il primo punto di riferimento al 10...20% del valore nominale e il secondo punto di riferimento al 50...60% del valore nominale.
