Creazione di un sistema di misura
Il sensore dell'estensimetro full-bridge fornisce un segnale elettrico che il modulo TM5SEAISG converte in un valore numerico grezzo. Il valore grezzo viene quindi elaborato tramite il blocco funzione StrainGaugeExt che fornisce un valore calibrato.
Questo blocco funzione possiede 3 funzioni:
oeffettuare una misura media dell'ingresso TM5SEAISG in un periodo definito
odefinire una calibrazione lineare per rispondere alle esigenze del processo
ofornire una misura calibrata
NOTA: Il blocco funzione Estensimetro non è dichiarato automaticamente quando si aggiunge TM5SEAISG al controller.
Il valore grezzo medio viene calcolato con tutte le misure effettuate dal modulo TM5SEAISG durante un numero definito di cicli di task. Il numero di cicli di task è impostato con l'ingresso Cycle_Number del blocco funzione.
Dove n è il valore di Cycle_number.
NOTA: La precisione della misura fornita dal modulo elettronico può risultare significativamente compromessa se le regole di configurazione e di installazione dell'estensimetro full-bridge non sono state rispettate.

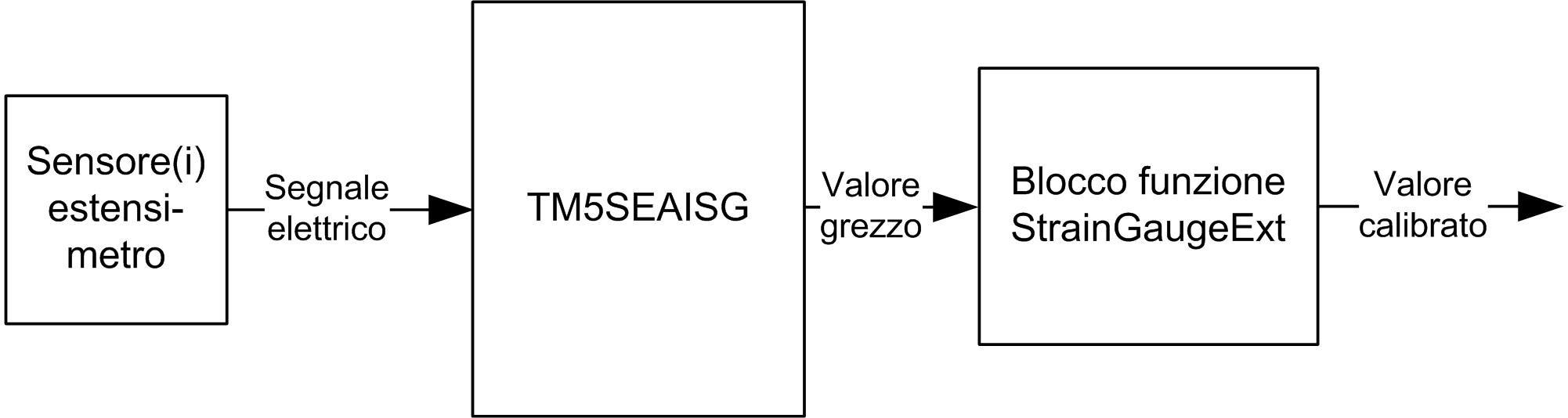

Il sistema di misura è illustrato nello schema seguente:
Il sistema di misura viene creato tra la configurazione del TM5SEAISG e l'uso del blocco funzione StrainGaugeExt.
