ConveyorOneDirectionSILStopWCat1and2 - Descrizione funzionale

Panoramica

Tipo:	Blocco funzione
Disponibile a partire da:	V2.0.3.0

Descrizione funzionale

Il blocco funzione ConveyorOneDirectionSILStopWCat1and2 consente di gestire un trasportatore a un senso di marcia, con categoria stop 0 o categoria stop 1, categoria cablaggio 1 e 2.

La categoria stop 0 o la categoria stop 1 è in conformità con IEC 60204-1.

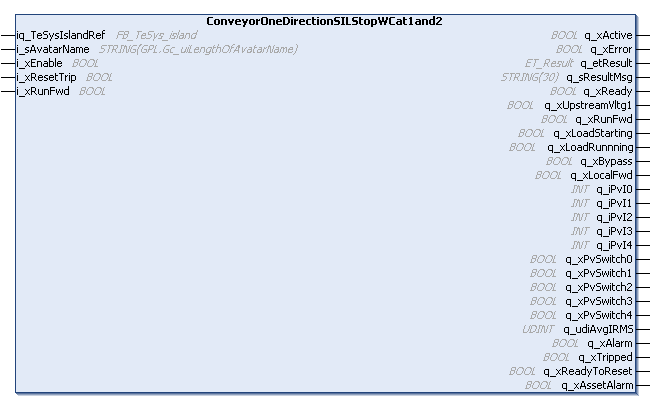

Interfaccia

Ingresso	Tipo di dati	Descrizione
iq_TeSysIslandRef	FB_TeSys_island	Riferimento al dispositivo TeSys island
i_sAvatarName	STRING(GPL.Gc_uiLengthOfAvatarName)	Fare riferimento all'avatar definito nella configurazione TeSys island.
i_xEnable	BOOL	Un fronte di salita all'ingresso i_xEnable avvia lo scambio dati ciclico tra il blocco funzione e l'avatar selezionato. Finchè i_xEnable è TRUE i dati ciclici sono scambiati a ogni ciclo del controller. Un fronte di discesa all'ingresso i_xEnable arresta lo scambio dei dati. Vedere la sezione Comportamento dei blocchi funzione con l'ingresso i_xEnable.
i_xResetTrip	BOOL	Se questo ingresso è impostato su TRUE, viene azzerato un evento di sgancio avatar.
i_xRunFwd	BOOL	Se questo ingresso è impostato su TRUE, il selettore avanti dell'avatar viene chiuso.

Uscita	Tipo di dati	Descrizione
q_xActive	BOOL	Se il blocco funzione è attivo, questa uscita è impostata a TRUE.
q_xError	BOOL	Se questa uscita è impostata su TRUE, è stato rilevato un errore. Per informazioni, consultare q_etResult e q_etResultMsg.
q_etResult	ET_Result	Fornisce informazioni su stato e diagnostica come valore numerico.
q_sResultMsg	STRING[30]	Fornisce ulteriori informazioni su stato e diagnostica come messaggio di testo.
q_xReady	BOOL	Indica TRUE se il blocco funzione è pronto a ricevere un comando di esecuzione.
q_xUpstreamVltg1	BOOL	Se questa uscita è impostata su TRUE, l'avatar ha rilevato che l'alimentazione principale a monte del primo dispositivo è presente (interruttore chiuso).
q_xRunFwd	BOOL	Se questa uscita è impostata su TRUE, il selettore avanti dell'avatar è chiuso.
q_xLoadStarting	BOOL	Se questa uscita è impostata su TRUE, il motore è in fase di avvio.
q_xLoadRunning	BOOL	Se questa uscita è impostata su TRUE, è stato eseguito un comando Run o Close e la corrente scorre nei poli (equivalente al motore in funzione ma anche per avatar diversi dai motori). (Unità: mA)
q_xBypass	BOOL	Indica lo stato del comando di bypass.
q_xLocalFwd	BOOL	Indica lo stato avanti del comando locale.
q_iPvI0	INT	Indica l'ingresso 0 delle variabili di processo.
q_iPvI1	INT	Indica l'ingresso 1 delle variabili di processo.
q_iPvI2	INT	Indica l'ingresso 2 delle variabili di processo.
q_iPvI3	INT	Indica l'ingresso 3 delle variabili di processo.
q_iPvI4	INT	Indica l'ingresso 4 delle variabili di processo.
q_xPvSwitch0	BOOL	Indica il contattore 0 delle variabili di processo.
q_xPvSwitch1	BOOL	Indica il contattore 1 delle variabili di processo.
q_xPvSwitch2	BOOL	Indica il contattore 2 delle variabili di processo.
q_xPvSwitch3	BOOL	Indica il contattore 3 delle variabili di processo.
q_xPvSwitch4	BOOL	Indica il contattore 4 delle variabili di processo.
q_udiAvgIRMS	UDINT	Indica la corrente media durata utile misurata dal dispositivo. (Unità: mA)
q_xAlarm	BOOL	Se questa uscita è impostata su TRUE, è stato rilevato un evento di protezione dall'avatar.
q_xTripped	BOOL	Se questa uscita è impostata su TRUE, è stato rilevato un evento di sgancio di protezione dall'avatar.
q_xReadyToReset	BOOL	Se questa uscita è impostata su TRUE, l'avatar soddisfa le condizioni di azzeramento sgancio e può essere azzerato con un comando di azzeramento sgancio.
q_xAssetAlarm	BOOL	Se questa uscita è impostata su TRUE, un dispositivo di potenza o modulo interfaccia SIL nell'avatar ha raggiunto o superato il 90% del numero nominale di operazioni (per parametro avatar).
