Tipo:

Blocco funzione

Disponibile a partire da:

V2.0.3.0

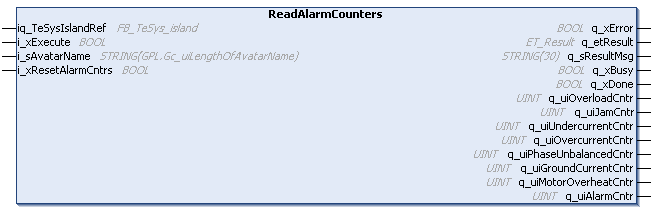

iq_TeSysIslandRef

FB_TeSys_island

Riferimento al dispositivo TeSys island

i_xExecute

BOOL

Su un fronte di salita di questo ingresso, il blocco funzione avvia l'esecuzione. Le uscite q_xDone, q_xError, q_etResult e q_etResultMsg sono azzerate con il fronte di discesa di i_xExecute. Vedere la sezione Comportamento dei blocchi funzione con l'ingresso i_xExecute.

i_sAvatarName

STRING(GPL.Gc_uiLengthOfAvatarName)

Fare riferimento all'avatar definito nella configurazione TeSys island.

i_xResetAlarmCntrs

BOOL

Se questo ingresso è impostato su TRUE, tutti i contatori di allarme vengono azzerati.

q_xError

BOOL

Se questa uscita è impostata su TRUE, è stato rilevato un errore. Per informazioni, consultare q_etResult e q_etResultMsg.

q_etResult

ET_Result

Fornisce informazioni su stato e diagnostica come valore numerico.

q_sResultMsg

STRING[30]

Fornisce ulteriori informazioni su stato e diagnostica come messaggio di testo.

q_xBusy

BOOL

Se questa uscita è impostata a TRUE, l'esecuzione del blocco funzione è in corso.

q_xDone

BOOL

Se questa uscita è impostata a TRUE, l'esecuzione è stata completata correttamente.

q_uiOverloadCntr

UINT

Contatore degli allarmi relativi alla protezione da sovraccarico termico.

q_uiJamCntr

UINT

Contatore degli allarmi relativi alla protezione da blocco.

q_uiUndercurrentCntr

UINT

Contatore degli allarmi relativi alla protezione da sottocorrente.

q_uiOvercurrentCntr

UINT

Contatore degli allarmi relativi alla protezione da sovracorrente.

q_uiPhaseUnbalancedCntr

UINT

Contatore degli allarmi relativi alla protezione da sbilanciamento di fase.

q_uiGroundCurrentCntr

UINT

Contatore degli allarmi relativi alla protezione da corrente di terra.

q_uiMotorOverheatCntr

UINT

Contatore degli eventi di surriscaldamento del motore.

q_uiAlarmsCntr

UINT

Contatore degli allarmi relativi alle protezioni.
