SystemEnergyBasic - Descrizione funzionale
|
Tipo: |
Blocco funzione |
|
Disponibile a partire da: |
V2.0.3.0 |

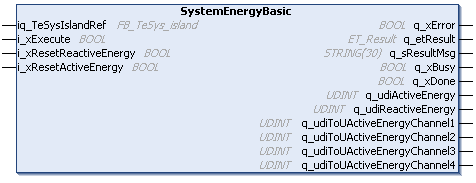

Il blocco funzione SystemEnergyBasic restituisce le informazioni sull'energia dell'avatar di sistema. Ripristina i registri di energia dell'avatar di sistema. Imposta i valori preimpostati di energia dell'avatar di sistema.
|
Ingresso |
Tipo di dati |
Descrizione |
|---|---|---|
|
iq_TeSysIslandRef |
FB_TeSys_island |
Riferimento al dispositivo TeSys island |
|
i_xExecute |
BOOL |
Su un fronte di salita di questo ingresso, il blocco funzione avvia l'esecuzione. Le uscite q_xDone, q_xError, q_etResult e q_etResultMsg sono azzerate con il fronte di discesa di i_xExecute. Vedere la sezione Comportamento dei blocchi funzione con l'ingresso i_xExecute. |
|
i_xResetReactiveEnergy |
BOOL |
Se questo ingresso è impostato su TRUE, il valore del parametro q_udiReactiveEnergy viene azzerato. |
|
i_xResetActiveEnergy |
BOOL |
Se questo ingresso è impostato su TRUE, il valore del parametro q_udiActiveEnergy viene azzerato. |
|
Uscita |
Tipo di dati |
Descrizione |
|---|---|---|
|
q_xError |
BOOL |
Se questa uscita è impostata su TRUE, è stato rilevato un errore. Per informazioni, consultare q_etResult e q_etResultMsg. |
|
q_etResult |
Fornisce informazioni su stato e diagnostica come valore numerico. |
|
|
q_sResultMsg |
STRING[30] |
Fornisce ulteriori informazioni su stato e diagnostica come messaggio di testo. |
|
q_xBusy |
BOOL |
Se questa uscita è impostata a TRUE, l'esecuzione del blocco funzione è in corso. |
|
q_xDone |
BOOL |
Se questa uscita è impostata a TRUE, l'esecuzione è stata completata correttamente. |
|
q_udiActiveEnergy |
UDINT |
Valore di energia attiva totale per tutti gli avatars nel sistema con Monitoraggio energia abilitato. (Unità: Wh) |
|
q_udiReactiveEnergy |
UDINT |
Valore di energia reattiva totale per tutti gli avatars nel sistema con Monitoraggio energia abilitato. (Unità: Wh) |
|
q_udiToUActiveEnergyChannel1 |
UDINT |
Canale 1: Restituisce il valore di energia attiva totale ToU (Tempo d'uso) accumulato mentre il canale è abilitato/attivo. |
|
... |
... |
... |
|
q_udiToUActiveEnergyChannel4 |
UDINT |
Canale 4: Restituisce il valore di energia attiva totale ToU (Tempo d'uso) accumulato mentre il canale è abilitato/attivo. |
