Questo blocco funzione fornisce la risposta proporzionale, ossia l'uscita equivale all'errore di processo moltiplicato per il guadagno.
Questa equazione mostra la funzione di trasferimento:
Dove:
Kp = Guadagno proporzionale
q_rOput = G(s) * Errore di processo
Il blocco funzione q_rOput è impostato su di un valore equivalente a i_rManVal.

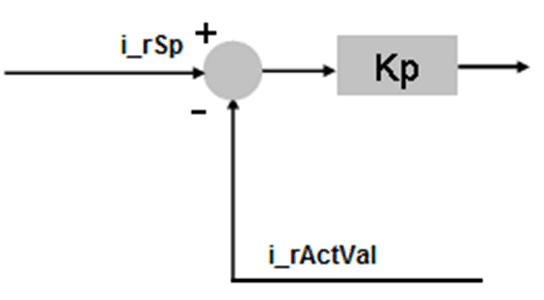

Questa figura mostra il diagramma di funzione del blocco funzione FB_P

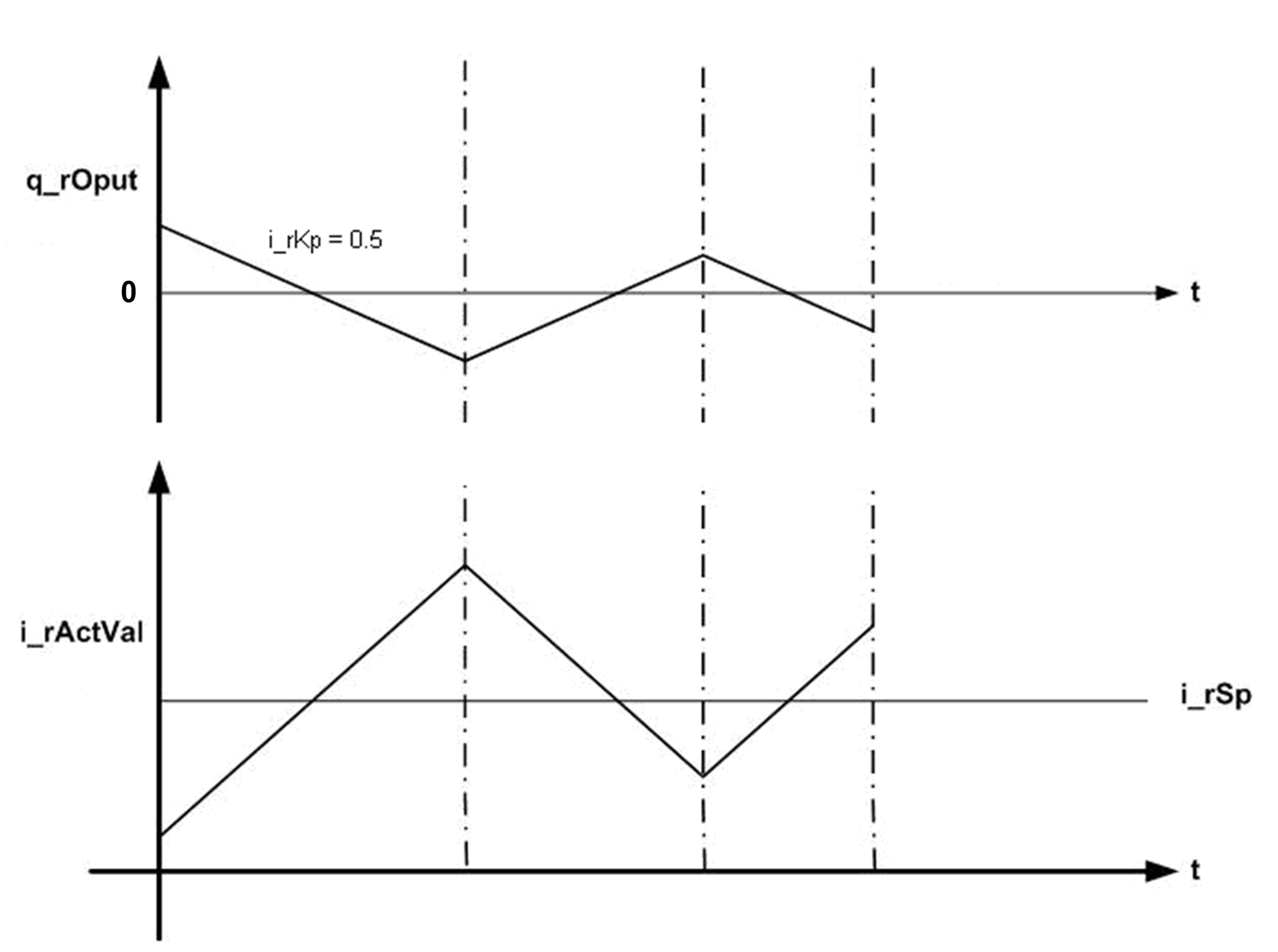

Questa figura mostra il diagramma temporale del blocco funzione FB_P
La presenza di un parametro non valido negli ingressi del blocco funzione risulta nel rilevamento di un errore e nella generazione dell'ID errore rilevato corrispondente.
In stato Rilevamento errore, i valori di uscita sono impostati su zero. L'errore rilevato può essere resettato solo utilizzando il fronte di salita dell'ingresso i_xErrRst.
L'uscita q_xBusy è TRUE ogniqualvolta il blocco funzione è attivo e non è stato rilevato alcun errore.
