L'interfaccia Ethernet è utilizzata per le seguenti unità:
oXBT GT1135
oXBT GT1335
oXBT GT2130
oXBT GT2330
oXBT GT2430
oXBT GT2930
oSerie XBT GT4000
oSerie XBT GT5000
oSerie XBT GT6000
oSerie XBT GT7000
oXBT GK2330
oXBT GK5330
oXBT GH2460
Questa interfaccia è conforme allo standard IEEE 802.3 per Ethernet:
ocollegamenti 10Base-T/100Base-TX (XBT GT1005/2000/4000/5000/6000/7000, XBT GK e serie XBT GH).
La tabella seguente descrive colori e stato dei LED per tutte le macchine target ad eccezione dell'XBT GT1135, dell'XBT GT1335 e dell'XBT GT6330:
|
LED |
Contenuto |
|---|---|
|
Arancione |
oCon alimentazione presente: il LED si illumina. oDurante invio o ricezione: il LED lampeggia. |
|
Verde |
Durante la connessione: il LED si illumina. |
La tabella seguente descrive colori e stato dei LED per le serie XBT GT1135, XBT GT1335 e XBT GT6330:
|
|
XBT GT1135 XBT GT1335 |
XBT GT6330 |
||
|---|---|---|---|---|
|
Collegamento |
LED verde |
LED arancione |
LED verde |
LED arancione |
|
Scollegato |
Off |
Off |
Off |
Off |
|
HUB 100 Mbps |
Acceso/lampeggiante |
Off |
Acceso |
Lampeggiante |
|
HUB 10 Mbps |
Acceso/lampeggiante |
Off |
Acceso |
Lampeggiante |
|
Interruttore 10 Mbps HDX |
Acceso/lampeggiante |
Off |
Acceso |
Lampeggiante |
|
Interruttore 10 Mbps FDX |
Acceso/lampeggiante |
Off |
Acceso |
Lampeggiante |
|
Interruttore 100 Mbps HDX |
Acceso/lampeggiante |
Off |
Acceso |
Lampeggiante |
|
Interruttore 100 Mbps FDX |
Acceso/lampeggiante |
Off |
Acceso |
Lampeggiante |
|
Tasto automatico |
Acceso/lampeggiante |
Acceso |
Acceso |
Lampeggiante |
L'interfaccia USB accetta un cavo di trasferimento dati USB ed è utilizzata per le seguenti unità:
oSerie XBT GT1005
oSerie XBT GT2000
oSerie XBT GT4000
oSerie XBT GT5000
oSerie XBT GT6000
oSerie XBT GT7000
oSerie XBT GK
oSerie XBT GH
Interfaccia Input/Output uscita audio/AUX per le serie XBT GT 4000/5000/6000/7000 e XBT GK 5330
La seguente tabella descrive le specifiche dell’interfaccia di uscita della porta AUX:
|
Interfaccia d'uscita audio |
Potenza altoparlante: 70 mW (carico nominale: 8W, frequenza:1 KHz) Connettore: morsettiera di tipo a due pezzi |
|
|
Uscita altoparlante XBT GT2430: 70mW (carico nominale: 8 Ω) Connettore: MINI-JACK 3,5 mm (0.13 in.) Caratteristiche audio: Distorsione armonica: 5 % max. Ampiezza di banda: 100 Hz ~ 2 KHz |
|
Interfaccia Input/Output AUX |
Uscita allarme, uscita RUN; uscita cicalino: Tensione nominale: 24 Vcc Corrente nominale: 50 mA |
|
Ingresso reset remoto: Tensione di ingresso: 2 Vcc Corrente di ingresso: 6 mA Tensione operativa: (quando ON) minimo 9 Vcc, (quando OFF) max 2,5 Vcc Connettore: morsettiera di tipo a due pezzi |
Questa interfaccia è utilizzata per il reset esterno e per le uscite (allarme, cicalino, audio, run):
|

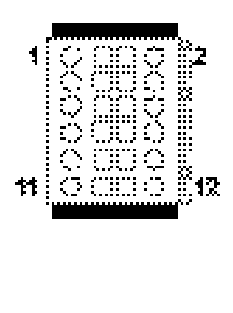

Connessione pin |
Pin |
Nome segnale |
Direzione |
Significato |
|---|---|---|---|---|
|
1 |
RESET IN_A |
Ingresso |
Ingresso reset esterno |
|
2 |
RESET IN_B |
Ingresso |
||
|
3 |
RUN+ |
Uscita |
Segnale RUN |
|
|
4 |
RUN– |
Uscita |
||
|
5 |
ALARM+ |
Uscita |
Segnale ALARM |
|
|
6 |
ALARM– |
Uscita |
||
|
7 |
BUZZER+ |
Uscita |
Segnale del cicalino |
|
|
8 |
BUZZER– |
Uscita |
||
|
9 |
NC |
– |
Non collegato |
|
|
10 |
NC |
– |
Non collegato |
|
|
11 |
SP |
Uscita |
Uscita altoparlante |
|
|
12 |
SP_GROUND |
Uscita |
Massa altoparlante |

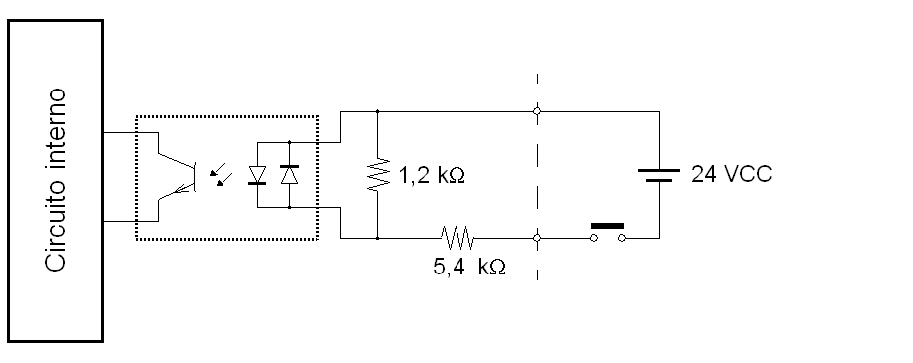

Circuito di ingresso

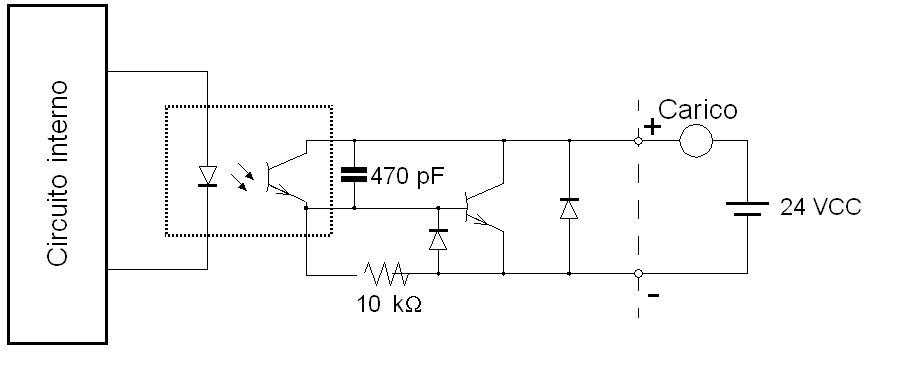

Circuito di uscita
Interfaccia d'uscita AUX per XBT GH
La seguente tabella descrive le specifiche dell'interfaccia d'uscita quando l'XBT GH è utilizzato in associazione con la scatola di derivazione XBT ZGJBOX:
|
Interfaccia d'uscita AUX |
Uscita allarme, uscita RUN; uscita cicalino: Tensione nominale: 24 Vcc Corrente nominale: 300 mA |
Quest'interfaccia è utilizzata per le uscite AUX (allarme, cicalino, Run):
|
Corrispondenza sulla scatola di derivazione |
Pin n. (sulla scatola di derivazione) |
Nome segnale |
Direzione |
Significato |
|---|---|---|---|---|
|
DOUT1 |
19 |
RUN+ |
Uscita |
Segnale RUN |
|
DOUT1_GND |
20 |
RUN– |
Uscita |
|
|
DOUT0 |
21 |
ALARM+ |
Uscita |
Segnale ALARM |
|
DOUT0_GND |
22 |
ALARM– |
Uscita |
|
|
BUZZ |
23 |
BUZZER+ |
Uscita |
Segnale del cicalino |
|
BUZZ_GND |
24 |
BUZZER– |
Uscita |
Per maggiori informazioni, fare riferimento alla documentazione XBT G• Manuale di installazione della scatola di derivazione AAV89571.
