PERICOLO

RISCHIO DI SCARICA ELETTRICA, ESPLOSIONE O ARCO ELETTRICO

oIsolare completamente la tensione dal dispositivo prima di smontare coperture o elementi dal sistema e prima di installare o togliere qualsiasi accessorio, componente hardware o cavo.

oStaccare il cavo di alimentazione dall'apparato e dall’alimentatore.

oPer verificare che l'alimentazione sia disattivata usare sempre un rilevatore di tensione correttamente tarato.

oPrima di ricollegare l'alimentazione al prodotto rimontare e fissare tutti le coperture e i componenti del sistema.

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

ATTENZIONE

MECCANISMO A MOLLA

Non rilasciare il meccanismo a molla del fermaglio tenendolo vicino al volto.

Il mancato rispetto di queste istruzioni può provocare infortuni o danni alle apparecchiature.

AVVISO

DANNI ALLE APPARECCHIATURE

Tenere il prodotto fermo nell’apertura del pannello mentre si installano o si rimuovono i fermagli a molla.

Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

1

Appoggiare il modulo del display su una superficie pulita e piana con lo schermo rivolto in basso.

2

Verificare che la guarnizione del prodotto sia insediata stabilmente nella scanalatura apposita che gira intorno al perimetro del telaio del visualizzatore.

NOTA: Utilizzare sempre la guarnizione di installazione, perché assorbe le vibrazioni oltre a respingere l'umidità. Per la procedura di sostituzione della guarnizione di installazione, far riferimento a Sostituzione della guarnizione di installazione.

3

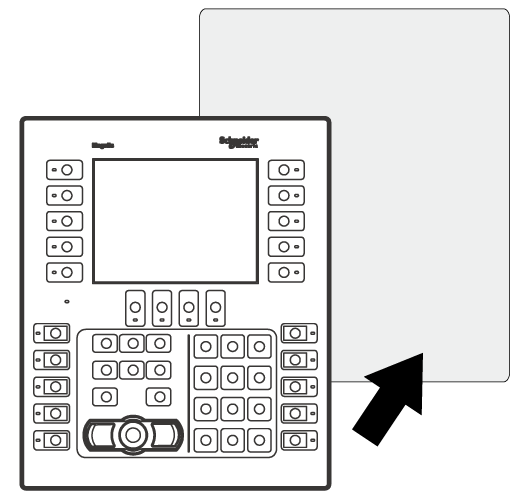

In base alle dimensioni dell'apertura del pannello, praticare un foro di montaggio sul pannello e fissare questo prodotto sul pannello dal lato anteriore.

4

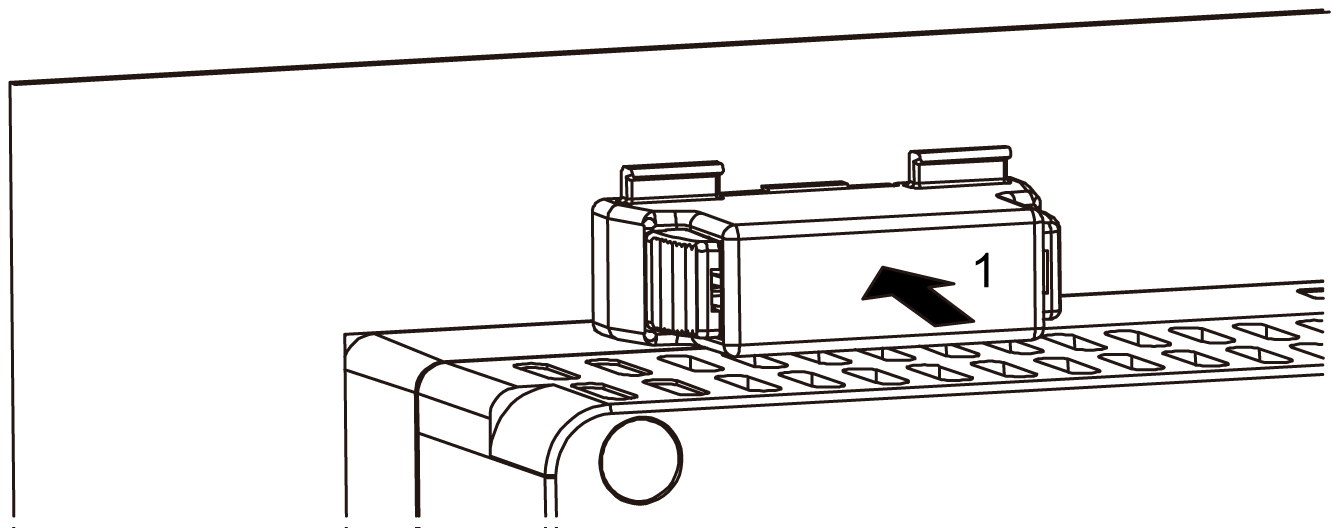

Premere i ganci dei fermagli a molla nelle fessure di inserzione di questo prodotto.

Regolare i fermagli a molla per lo spessore del pannello ribaltandolo:

oPosizione 1

1,5 mm (0,059 in) ≤ spessore pannello ≤ 4 mm (0,157 in).

oPosizione 2

4 mm (0,157 in) ≤ spessore pannello ≤ 6 mm (0,236 in).

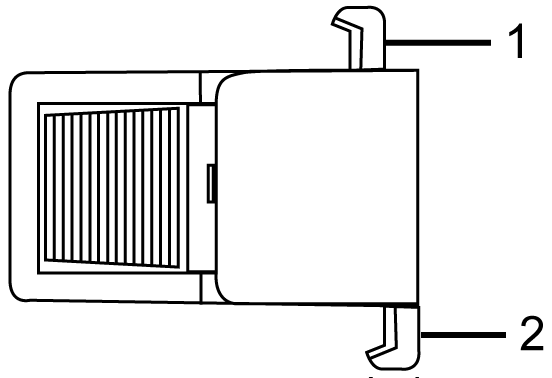

Lato del fermaglio a molla

1 Gancio per posizione 1

2 Gancio per posizione 2

5

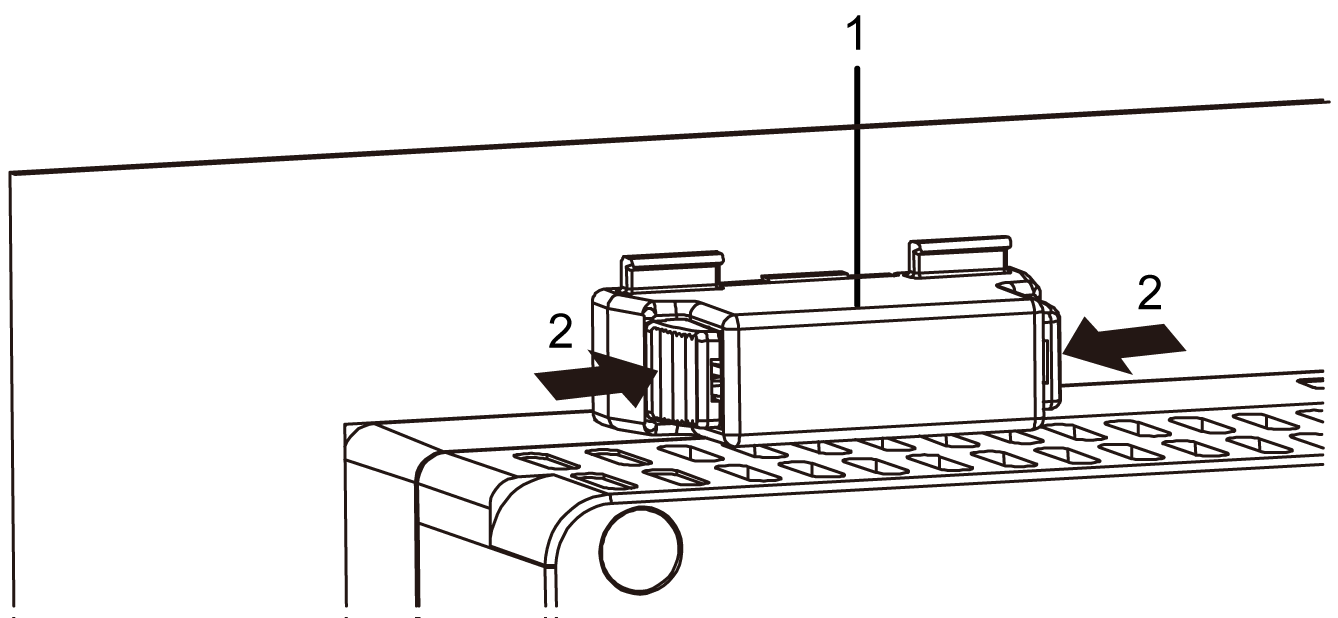

Bloccare i fermagli a molla premendoli contemporaneamente in alto e in basso.

1   Fermaglio a molla

2   Clic

Numero di fermaglio a molla

HMIGK2310

oAlto - 2, Basso - 2, Destra - 3, Sinistra - 3

HMIGK5310

oAlto - 3, Basso - 3, Destra - 3, Sinistra - 3

PERICOLO

RISCHIO DI SCARICA ELETTRICA, ESPLOSIONE O ARCO ELETTRICO

oIsolare completamente la tensione dal dispositivo prima di smontare coperture o elementi dal sistema e prima di installare o togliere qualsiasi accessorio, componente hardware o cavo.

oStaccare il cavo di alimentazione dall'apparato e dall’alimentatore.

oPer verificare che l'alimentazione sia disattivata usare sempre un rilevatore di tensione correttamente tarato.

oPrima di ricollegare l'alimentazione al prodotto rimontare e fissare tutti le coperture e i componenti del sistema.

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

AVVISO

DANNI ALLE APPARECCHIATURE

Tenere il prodotto fermo nell’apertura del pannello mentre si installano o si rimuovono i fermagli a molla.

Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

1

Rimuovere i fermagli a molla. Sbloccare i fermagli premendo sul retro del fermaglio fino a udire un clic.

1   Clic

2

Rimuovere cautamente il prodotto dal pannello.

ATTENZIONE

RISCHIO DI LESIONI

Non far cadere questo apparato durante la sua rimozione dal pannello.

oSostenere il prodotto al suo posto dopo aver rimosso i fermagli a molla.

oUsare entrambe le mani.

oMentre si preme sulla sporgenza, fare attenzione a non ferirsi le dita.

Il mancato rispetto di queste istruzioni può provocare infortuni o danni alle apparecchiature.
