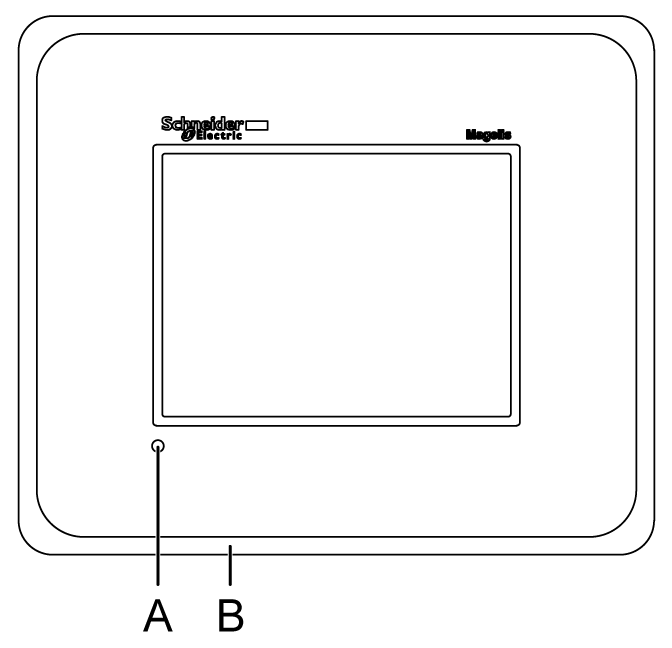

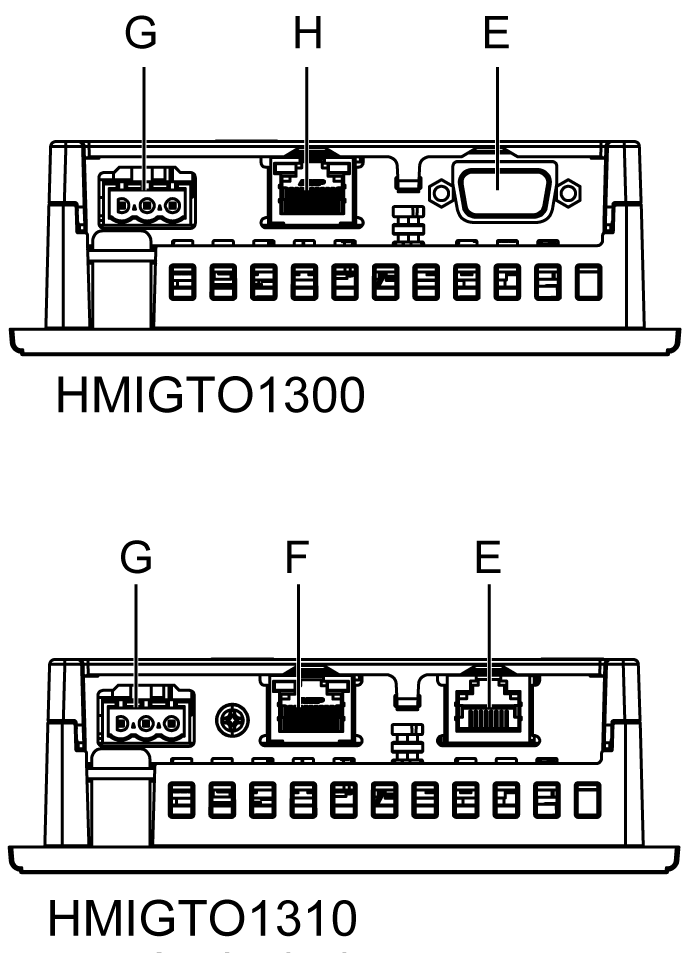

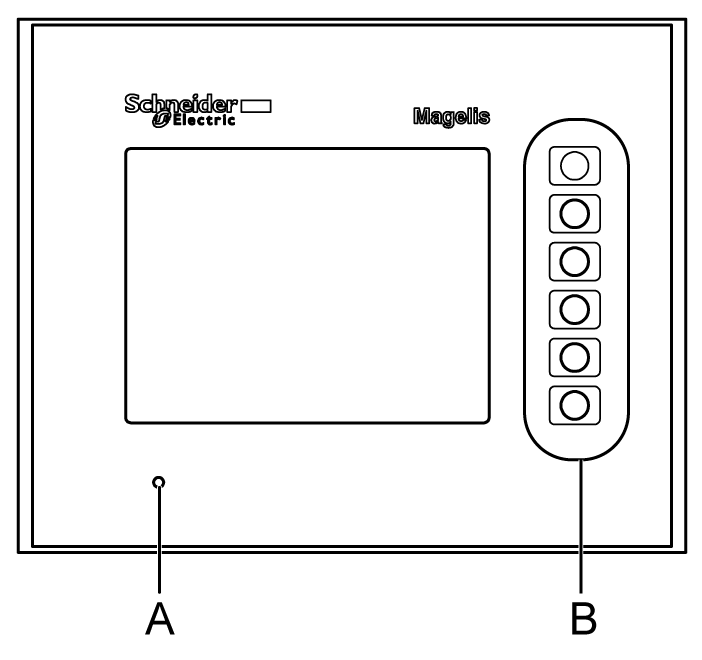

Identificazione parti di HMIGTO1300/1310
|
Lato |
HMIGTO1300/1310 |
|---|---|
|
Anteriore |
|
|

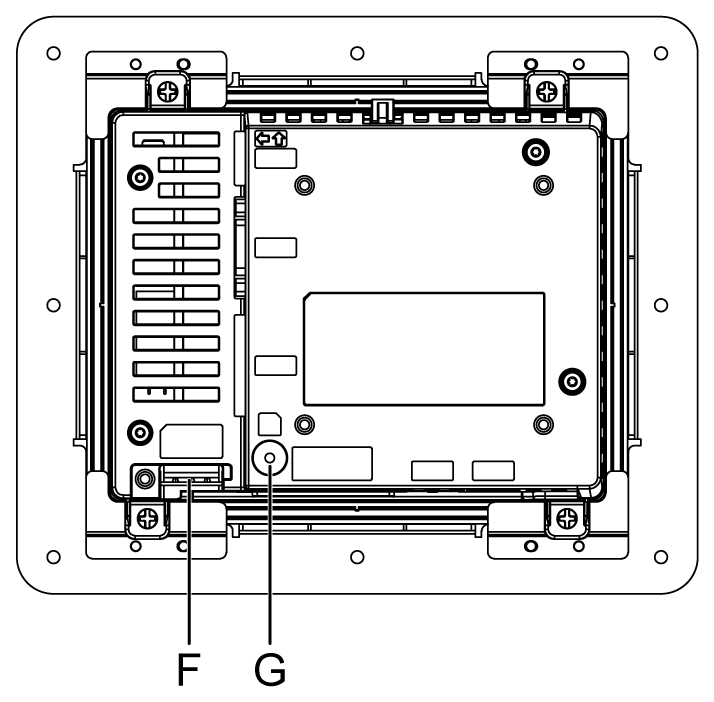

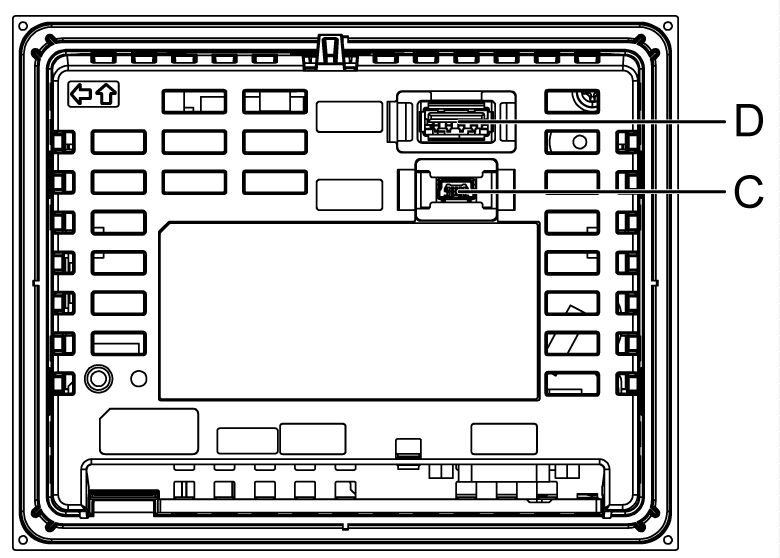

Posteriore |
|
|

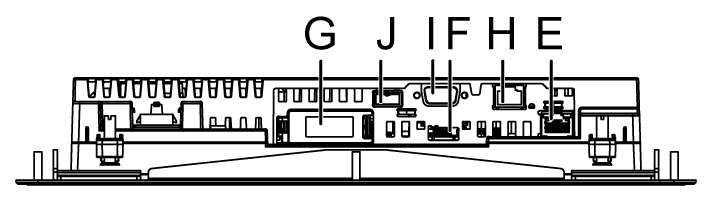

Inferiore |
|
|
Parte |
Nome |
Descrizione |
|---|---|---|
|
A |
LED di stato |
*1 |
|
B |
Tasti funzione |
Sei tasti (da F1 a F6). È possibile definire il funzionamento di questi tasti con Vijeo Designer. |
|
C |
Interfaccia USB (mini-B) |
Conforme a USB2.0 (Mini-B) x 1. Distanza di comunicazione: 5 m (16.4 ft) o minore. |
|
D |
Interfaccia USB (tipo A) |
Conforme a USB2.0 (Tipo A) x 1. Tensione di alimentazione: 5 VCC+/-5%. Corrente di uscita: 500 mA o meno. Massima distanza di comunicazione: 5 m (16.4 ft). |
|
E |
Interfaccia seriale (COM1) |
HMIGTO1300: interfaccia seriale RS-232C. Connettore: 9 pin D-Sub (spina) x 1. HMIGTO1310: Interfaccia seriale RS-232C/485. (È possibile cambiare il metodo di comunicazione via software). Connettore: jack modulare (RJ45). |
|
F |
Interfaccia Ethernet *2 |
Interfaccia di trasmissione Ethernet (10BASE-T/100BASE-TX) Connettore: jack modulare (RJ45) x 1. L'interfaccia Ethernet non è collegata a HMIGTO1300. |
|
G |
Connettore di alimentazione |
- |
|
H |
Interfaccia seriale (COM2) |
HMIGTO1300: Interfaccia seriale RS-485. Connettore: jack modulare (RJ45) x 1. |
*1 Il funzionamento del LED di stato è mostrato qui di seguito:
|
Colore |
Indicatore |
Descrizione |
|---|---|---|
|
Verde |
ON |
In funzione |
|
Arancione |
Lampeggiante |
Software in avviamento. |
|
Rosso |
ON |
Alimentazione accesa. |
|
- |
OFF |
Alimentazione spenta. |

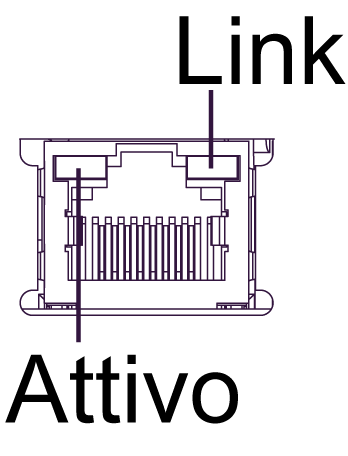

*2 Il funzionamento del LED Ethernet è mostrato qui di seguito.
|
|
Colore |
Indicatore |
Descrizione |
|---|---|---|---|
|
Verde (Attivo) |
Lampeggiante |
Trasmissione dati in corso. |
|
OFF |
Nessuna trasmissione dati. |
||
|
Verde (Collegamento) |
ON |
Trasmissione dati disponibile in 10BASE-T/100BASE-TX. |
|
|
OFF |
Nessuna connessione o susseguente difetto di trasmissione. |

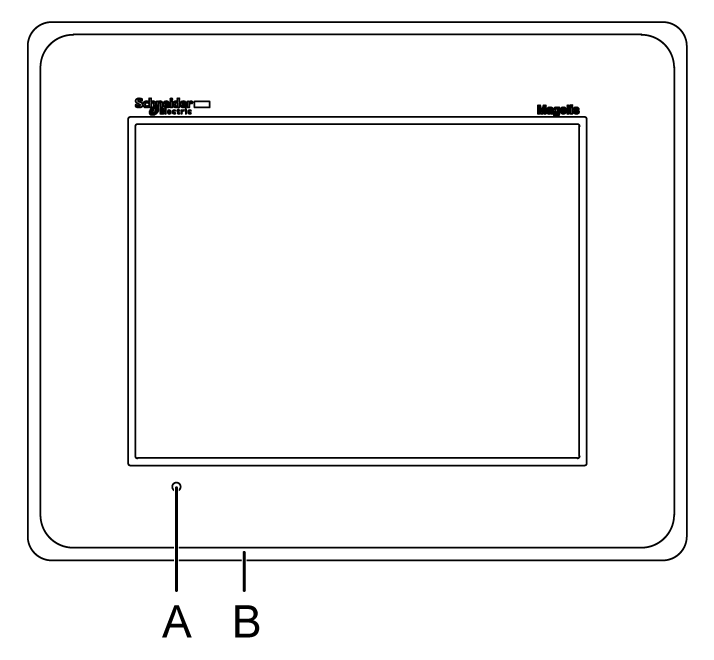

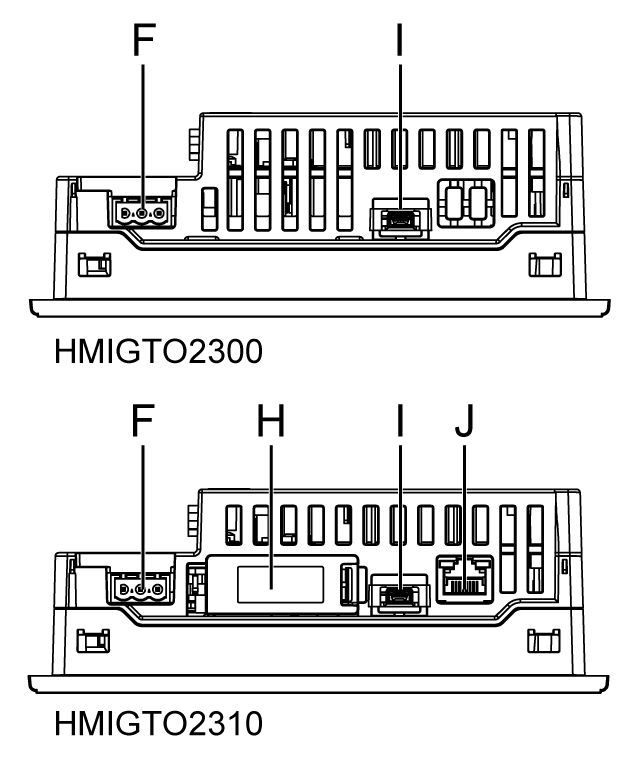

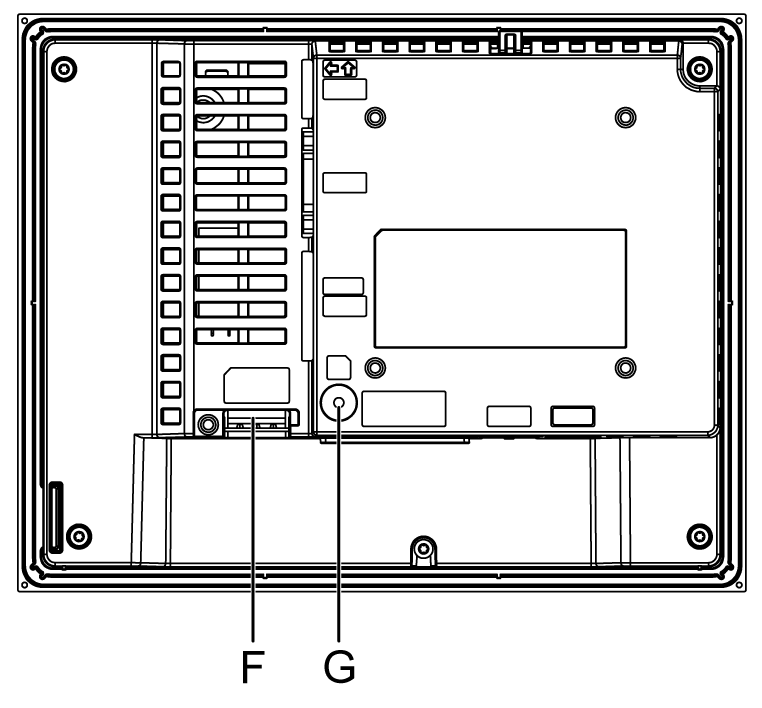

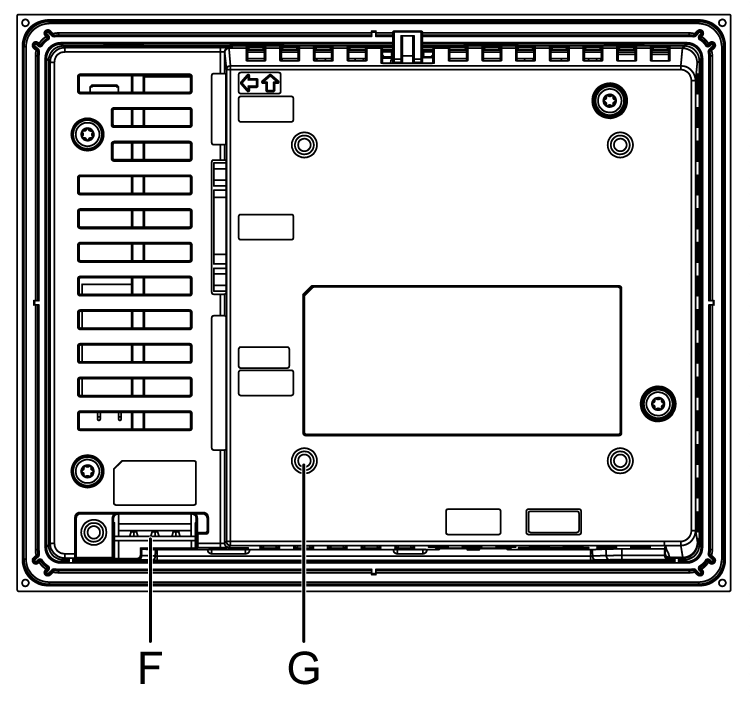

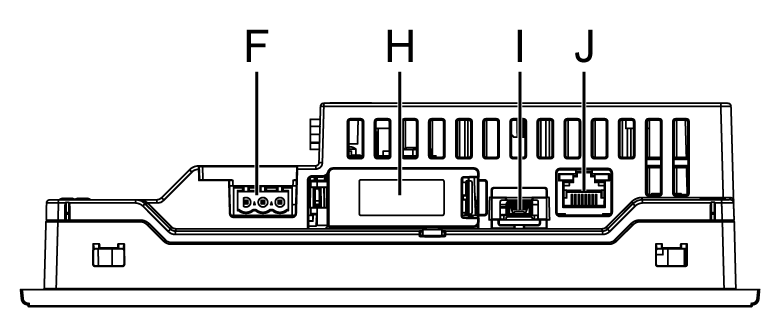

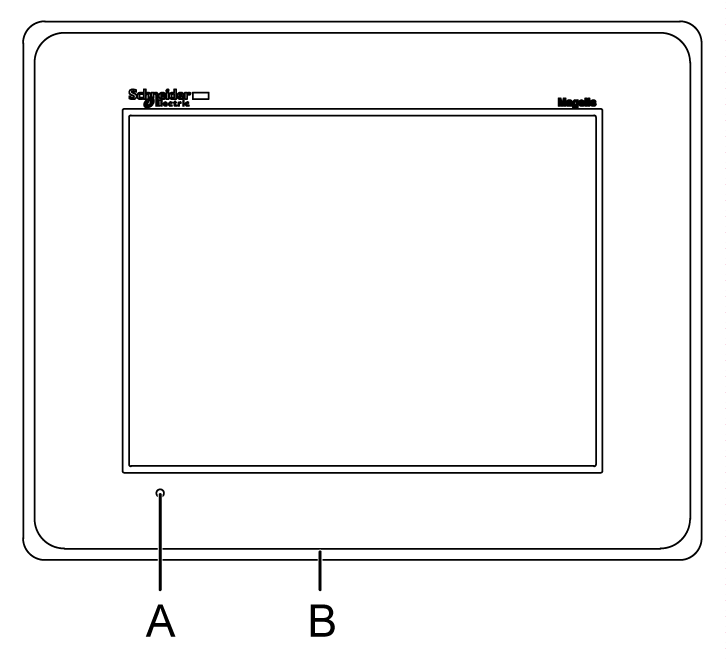

Identificazione parti di HMIGTO2300/2310/2315
|
Lato |
HMIGTO2300 / HMIGTO2310 |
HMIGTO2315 |
|---|---|---|
|
Anteriore |
|
|
|

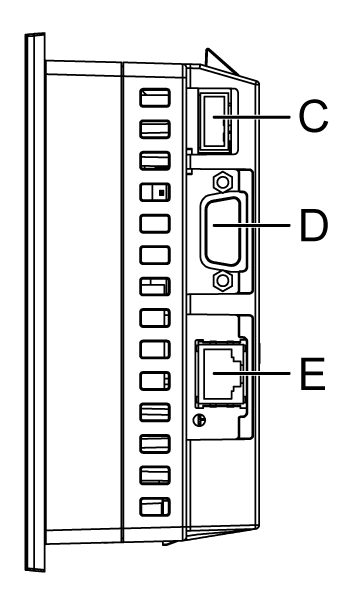

Destra |
|
|
|
Posteriore |
|
|
|

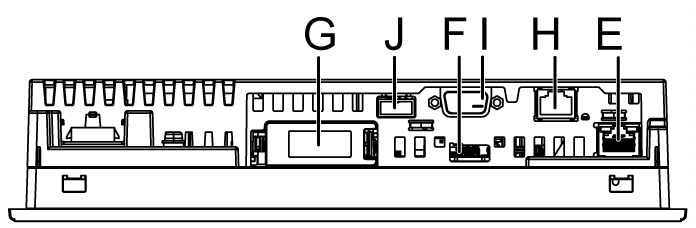

Inferiore |
|
|
|
Parte |
Nome |
Descrizione |
|---|---|---|
|
A |
LED di stato |
*1 |
|
B |
Frontalino in acciaio inox (grado 304) |
Solo HMIGTO2315. |
|
C |
Interfaccia USB (tipo A) |
Conforme a USB2.0 (Tipo A) x 1. Tensione di alimentazione: 5 VCC+/-5%. Corrente di uscita: 500 mA o meno. Massima distanza di comunicazione: 5 m (16.4 ft). |
|
D |
Interfaccia seriale (COM1) |
Interfaccia seriale RS-232C Connettore: 9 pin D-Sub (spina) x 1. |
|
E |
Interfaccia seriale (COM2*2 |
Interfaccia seriale RS-485. Connettore: jack modulare (RJ45). |
|
F |
Connettore di alimentazione |
- |
|
G |
LED di accesso della SD Card*3 |
La spia lampeggia quando la SD Card è inserita. Per ulteriori informazioni, consultare Inserimento/Rimozione della SD Card. NOTA: Il LED di accesso SD Card non è disponibile su HMIGTO2300. |
|
H |
Sportellino interfaccia SD Card/Sportellino inserimento batteria di ricambio |
Per informazioni su come aprire lo sportellino e come inserire o rimuovere la SD Card, consultare Inserimento/Rimozione della SD Card. Per informazioni su come aprire lo sportellino e sostituire la batteria, consultare Sostituzione della batteria principale. NOTA: Lo sportellino non è presente su HMIGTO2300. |
|
I |
Interfaccia USB (mini-B) |
Conforme a USB2.0 (Mini-B) x 1. Distanza di comunicazione: 5 m (16.4 ft) o minore. |
|
J |
Interfaccia Ethernet *4 |
Interfaccia di trasmissione Ethernet (10BASE-T/100BASE-TX) Connettore: jack modulare (RJ45) x 1. NOTA: Interfaccia Ethernet non disponibile su HMIGTO2300. |
*1 Il funzionamento del LED di stato è mostrato qui di seguito:
|
Colore |
Indicatore |
Descrizione |
|---|---|---|
|
Verde |
ON |
In funzione |
|
Arancione |
Lampeggiante |
Software in avviamento. |
|
Rosso |
ON |
Alimentazione accesa. |
|
- |
OFF |
Alimentazione spenta. |
*2 Il funzionamento del LED COM2 è mostrato qui di seguito.
|
Colore |
Indicatore |
Descrizione |
|---|---|---|
|
Giallo |
ON |
Comunicazione (invio o ricezione dati) in corso. |
|
OFF |
Nessuna comunicazione. |
*3 Il funzionamento del LED SD Card è mostrato qui di seguito.
|
Colore |
Indicatore |
Descrizione |
|---|---|---|
|
Verde (Attivo) |
ON |
La SD Card è inserita. |
|
OFF |
La SD Card non è inserita o il sistema non sta accedendo alla SD Card. |
*4 Il funzionamento del LED Ethernet è mostrato qui di seguito.
|
|
Colore |
Indicatore |
Descrizione |
|---|---|---|---|
|
|
Verde (Attivo) |
Lampeggiante |
Trasmissione dati in corso. |
|
OFF |
Nessuna trasmissione dati. |
||
|
Verde (Collegamento) |
ON |
Trasmissione dati disponibile in 10BASE-T/100BASE-TX. |
|
|
OFF |
Nessuna connessione o susseguente difetto di trasmissione. |

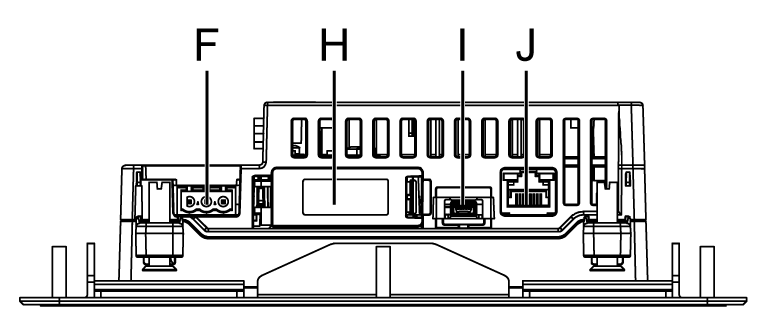

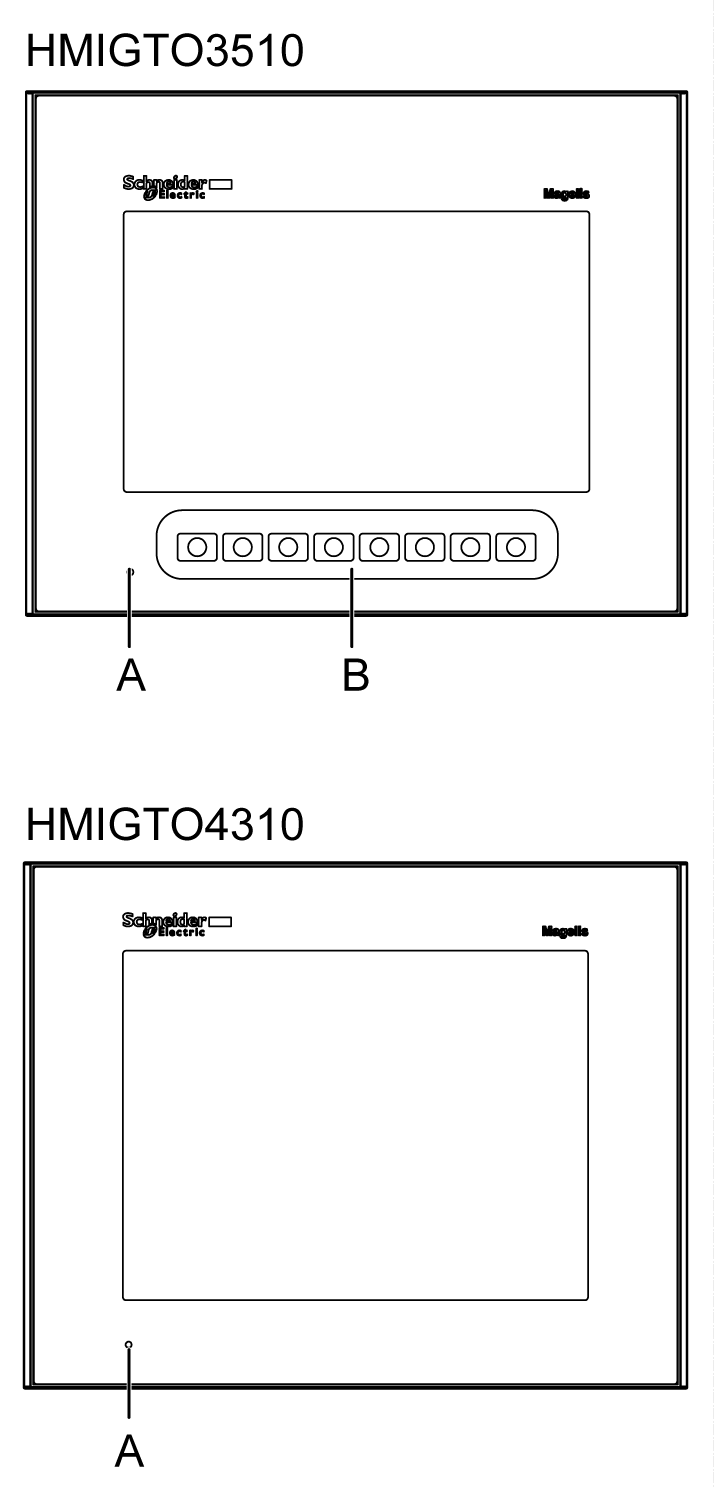

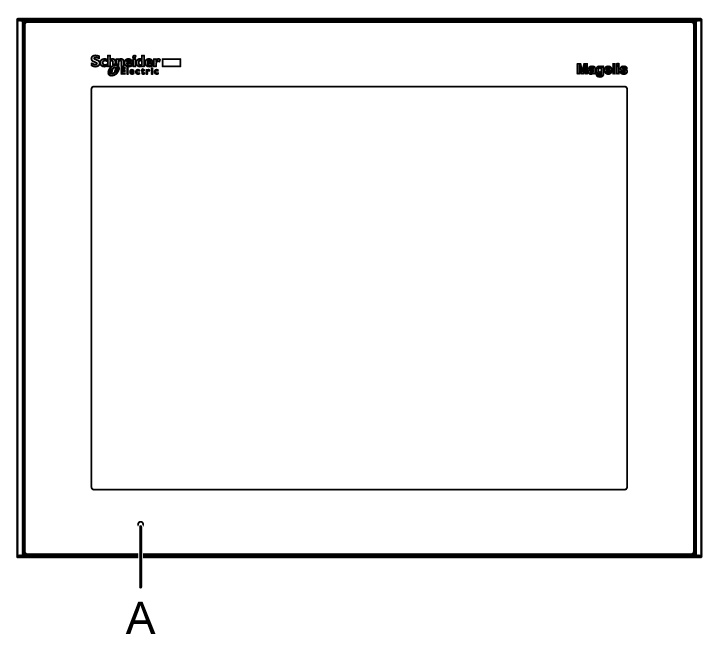

Identificazione parti di HMIGTO3510/4310
|
Lato |
HMIGTO3510/4310 |
|---|---|
|
Anteriore |
|
|

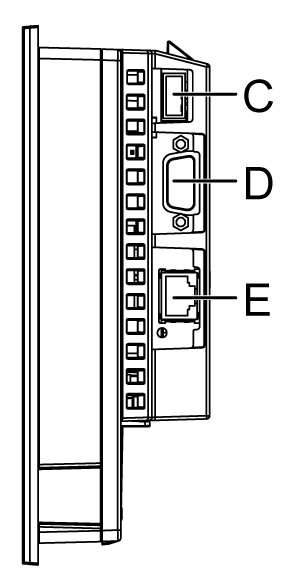

Destra |
|
|
Posteriore |
|
|
Inferiore |
|
|
Parte |
Nome |
Descrizione |
|---|---|---|
|
A |
LED di stato |
*1 |
|
B |
Tasti funzione |
Otto tasti (da F1 a F8). È possibile definire il funzionamento di questi tasti con Vijeo Designer. |
|
C |
Interfaccia USB (tipo A) |
Conforme a USB2.0 (Tipo A) x 1. Tensione di alimentazione: 5 VCC+/-5%. Corrente di uscita: 500 mA o meno. Massima distanza di comunicazione: 5 m (16.4 ft). |
|
D |
Interfaccia seriale (COM1) |
Interfaccia seriale RS-232C Connettore: 9 pin D-Sub (spina) x 1. |
|
E |
Interfaccia seriale (COM2*2 |
Interfaccia seriale RS-485. Connettore: jack modulare (RJ45) x 1. |
|
F |
Connettore di alimentazione |
- |
|
G |
LED di accesso della SD Card*3 |
La spia lampeggia quando la SD Card è inserita. Per ulteriori informazioni, consultare Inserimento/Rimozione della SD Card. |
|
H |
Sportellino interfaccia SD Card/Sportellino inserimento batteria di ricambio |
Per informazioni su come aprire lo sportellino e come inserire o rimuovere la SD Card, consultare Inserimento/Rimozione della SD Card. Per informazioni su come aprire lo sportellino e sostituire la batteria, consultare Sostituzione della batteria principale. |
|
I |
Interfaccia USB (mini-B) |
Conforme a USB2.0 (Mini-B) x 1. Distanza di comunicazione: 5 m (16.4 ft) o minore. |
|
J |
Interfaccia Ethernet *4 |
Interfaccia di trasmissione Ethernet (10BASE-T/100BASE-TX) Connettore: jack modulare (RJ45) x 1. |
*1 Il funzionamento del LED di stato è mostrato qui di seguito:
|
Colore |
Indicatore |
Descrizione |
|---|---|---|
|
Verde |
ON |
In funzione |
|
Arancione |
Lampeggiante |
Software in avviamento. |
|
Rosso |
ON |
Alimentazione accesa. |
|
- |
OFF |
Alimentazione spenta. |
*2 Il funzionamento del LED COM2 è mostrato qui di seguito.
|
Colore |
Indicatore |
Descrizione |
|---|---|---|
|
Giallo |
ON |
Comunicazione (invio o ricezione dati) in corso. |
|
OFF |
Nessuna comunicazione. |
*3 Il funzionamento del LED SD Card è mostrato qui di seguito.
|
Colore |
Indicatore |
Descrizione |
|---|---|---|
|
Verde (Attivo) |
ON |
La SD Card è inserita. |
|
OFF |
La SD Card non è inserita o il sistema non sta accedendo alla SD Card. |
*4 Il funzionamento del LED Ethernet è mostrato qui di seguito.
|
|
Colore |
Indicatore |
Descrizione |
|---|---|---|---|
|
|
Verde (Attivo) |
Lampeggiante |
Trasmissione dati in corso. |
|
OFF |
Nessuna trasmissione dati. |
||
|
Verde (Collegamento) |
ON |
Trasmissione dati disponibile in 10BASE-T/100BASE-TX. |
|
|
OFF |
Nessuna connessione o susseguente difetto di trasmissione. |

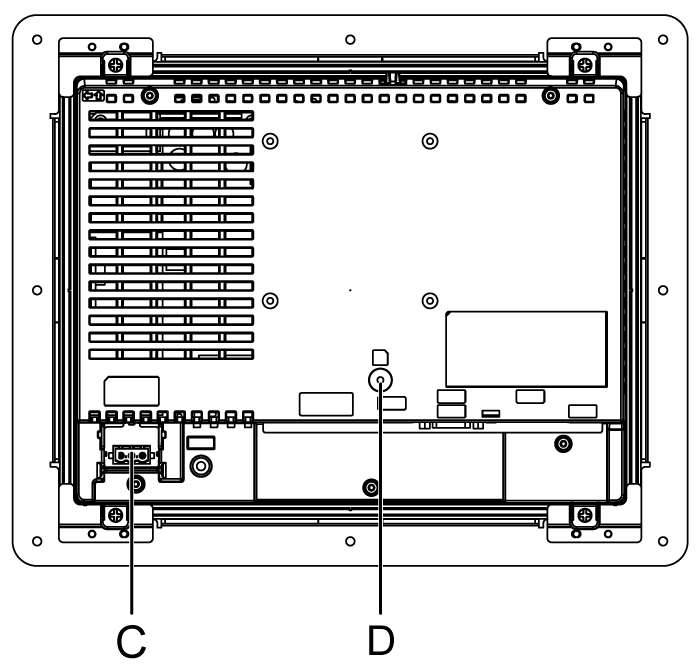

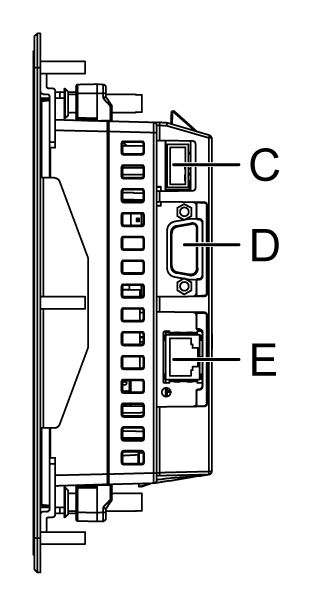

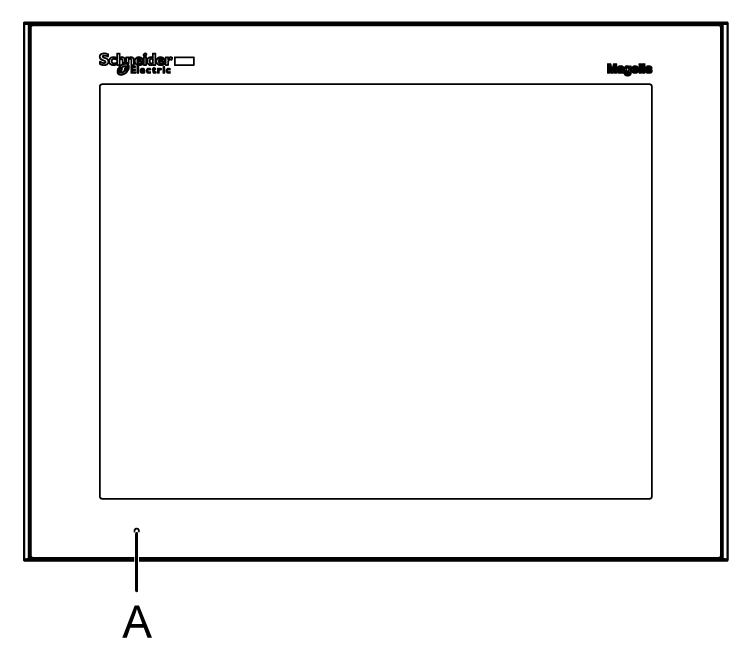

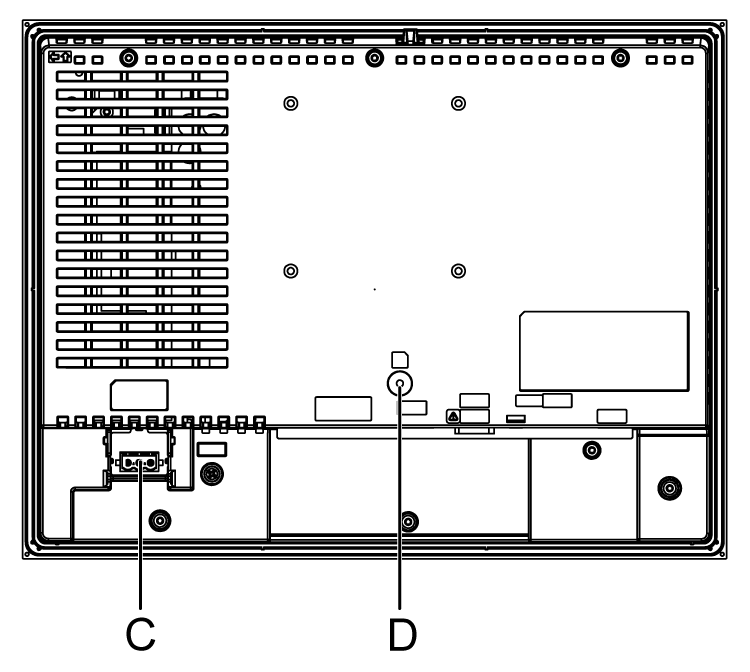

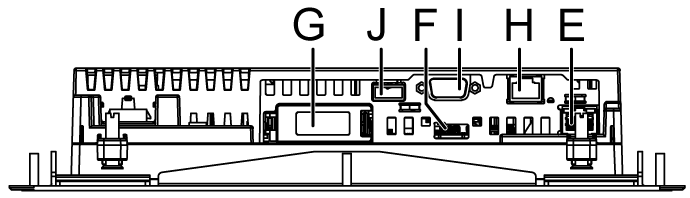

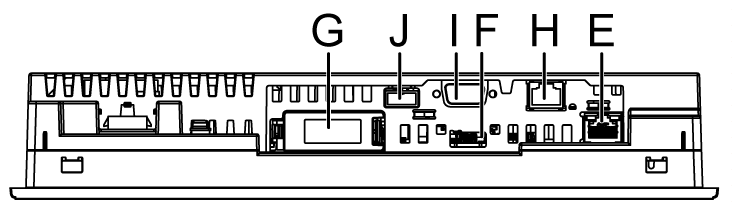

Identificazione parti di HMIGTO5310/5315
|
Lato |
HMIGTO5310 |
HMIGTO5315 |
|---|---|---|
|

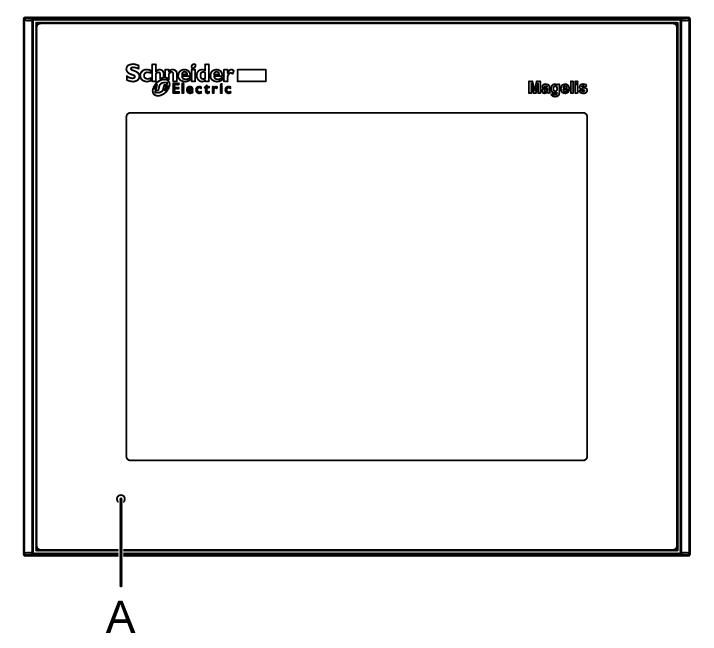

Anteriore |
|
|
|
Posteriore |
|
|
|

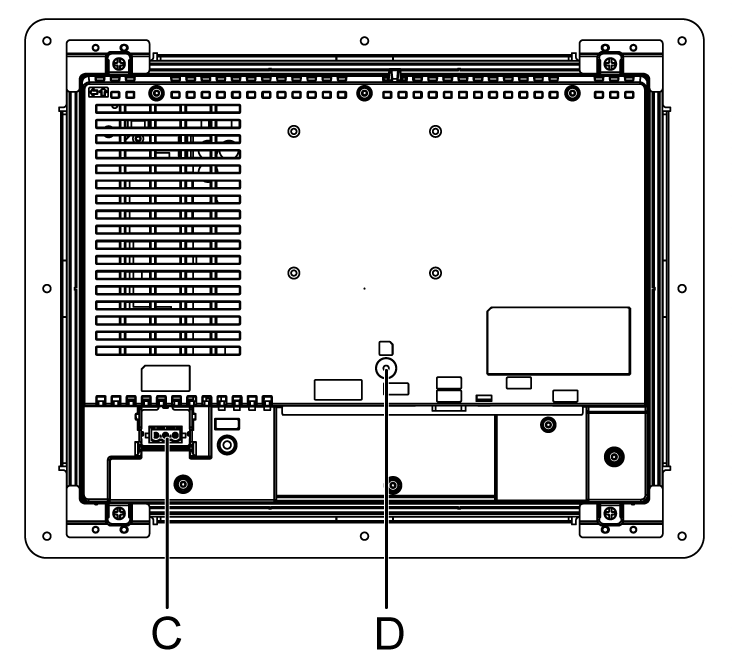

Inferiore |
|
|
|
Parte |
Nome |
Descrizione |
|---|---|---|
|
A |
LED di stato |
*1 |
|
B |
Frontalino in acciaio inox (grado 304) |
Solo HMIGTO5315. |
|
C |
Connettore spina di alimentazione (modello CC) |
- |
|
D |
LED di accesso della SD Card*2 |
La spia lampeggia quando la SD Card è inserita. NOTA: Non rimuovere o inserire la SD Card quando il LED è acceso. In caso contrario si potrebbero danneggiare i dati sulla SD Card. |
|
E |
Interfaccia Ethernet *3 |
Interfaccia di trasmissione Ethernet (10BASE-T/100BASE-TX) Connettore: jack modulare (RJ45) x 1. |
|
F |
Interfaccia USB (mini-B) |
Conforme a USB2.0 (Mini-B) x 1. Distanza di comunicazione: 5 m (16.4 ft) o minore. |
|
G |
Sportellino interfaccia SD Card/Sportellino inserimento batteria di ricambio |
Per informazioni su come aprire lo sportellino e come inserire o rimuovere la SD Card, consultare Inserimento/Rimozione della SD Card. Per informazioni su come aprire lo sportellino e sostituire la batteria, consultare Sostituzione della batteria principale. |
|
H |
Interfaccia seriale (COM2*4 |
Interfaccia seriale RS-485. Connettore: jack modulare (RJ45). |
|
I |
Interfaccia seriale (COM1) |
Interfaccia seriale RS-232C Connettore: 9 pin D-Sub (spina) x 1. |
|
J |
Interfaccia USB (tipo A) |
Conforme a USB2.0 (Tipo A) x 1. Tensione di alimentazione: 5 VCC+/-5%. Corrente di uscita: 500 mA o meno. Massima distanza di comunicazione: 5 m (16.4 ft). |
*1 Il funzionamento del LED di stato è mostrato qui di seguito:
|
Colore |
Indicatore |
Descrizione |
|---|---|---|
|
Verde |
ON |
In funzione |
|
Arancione |
Lampeggiante |
Software in avviamento. |
|
Rosso |
ON |
Alimentazione accesa. |
|
- |
OFF |
Alimentazione spenta. |
*2 Il funzionamento del LED SD Card è mostrato qui di seguito.
|
Colore |
Indicatore |
Descrizione |
|---|---|---|
|
Verde (Attivo) |
ON |
La SD Card è inserita. |
|
OFF |
La SD Card non è inserita o il sistema non sta accedendo alla SD Card. |
*3 Il funzionamento del LED Ethernet è mostrato qui di seguito.
|
|
Colore |
Indicatore |
Descrizione |
|---|---|---|---|
|
|
Verde (Attivo) |
Lampeggiante |
Trasmissione dati in corso. |
|
OFF |
Nessuna trasmissione dati. |
||
|
Verde (Collegamento) |
ON |
Trasmissione dati disponibile in 10BASE-T/100BASE-TX. |
|
|
OFF |
Nessuna connessione o susseguente difetto di trasmissione. |
*4 Il funzionamento del LED COM2 è mostrato qui di seguito.
|
Colore |
Indicatore |
Descrizione |
|---|---|---|
|
Giallo |
ON |
Comunicazione (invio o ricezione dati) in corso. |
|
OFF |
Nessuna comunicazione. |

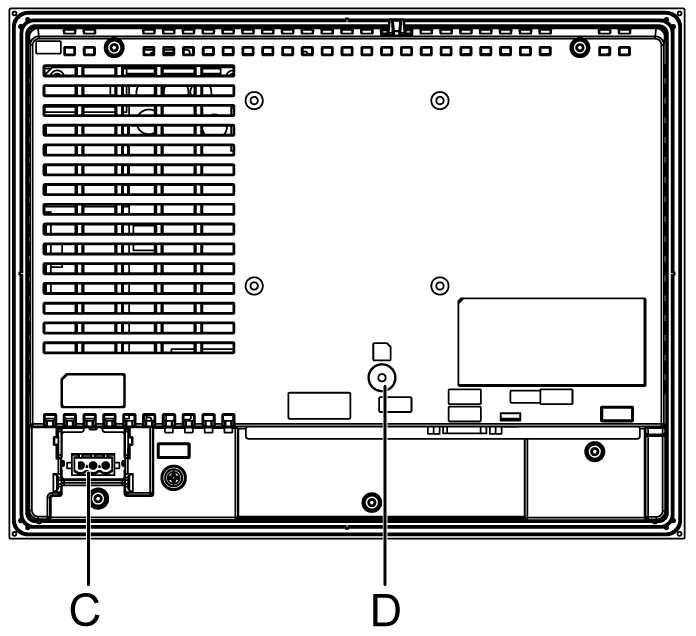

Identificazione parti di HMIGTO6310/6315
|
Lato |
HMIGTO6310 |
HMIGTO6315 |
|---|---|---|
|
Anteriore |
|
|
|
Posteriore |
|
|
|
Inferiore |
|
|
|
Parte |
Nome |
Descrizione |
|---|---|---|
|
A |
LED di stato |
*1 |
|
B |
Frontalino in acciaio inox (grado 304) |
Solo HMIGTO6315. |
|
C |
Connettore spina di alimentazione (modello CC) |
- |
|
D |
LED di accesso della SD Card*2 |
La spia lampeggia quando la SD Card è inserita. NOTA: Non rimuovere o inserire la SD Card quando il LED è acceso. In caso contrario si potrebbero danneggiare i dati sulla SD Card. |
|
E |
Interfaccia Ethernet *3 |
Interfaccia di trasmissione Ethernet (10BASE-T/100BASE-TX) Connettore: jack modulare (RJ45) x 1. |
|
F |
Interfaccia USB (mini-B) |
Conforme a USB2.0 (Mini-B) x 1. Distanza di comunicazione: 5 m (16.4 ft) o minore. |
|
G |
Sportellino interfaccia SD Card/Sportellino inserimento batteria di ricambio |
Per informazioni su come aprire lo sportellino e come inserire o rimuovere la SD Card, consultare Inserimento/Rimozione della SD Card. Per informazioni su come aprire lo sportellino e sostituire la batteria, consultare Sostituzione della batteria principale. |
|
H |
Interfaccia seriale (COM2*4 |
Interfaccia seriale RS-485. Connettore: jack modulare (RJ45) |
|
I |
Interfaccia seriale (COM1) |
Interfaccia seriale RS-232C Connettore: 9 pin D-Sub (spina) x 1. |
|
J |
Interfaccia USB (tipo A) |
Conforme a USB2.0 (Tipo A) x 1. Tensione di alimentazione: 5 VCC+/-5%. Corrente di uscita: 500 mA o meno. Massima distanza di comunicazione: 5 m (16.4 ft). |
*1 Il funzionamento del LED di stato è mostrato qui di seguito:
|
Colore |
Indicatore |
Descrizione |
|---|---|---|
|
Verde |
ON |
In funzione |
|
Arancione |
Lampeggiante |
Software in avviamento. |
|
Rosso |
ON |
Alimentazione accesa. |
|
- |
OFF |
Alimentazione spenta. |
*2 Il funzionamento del LED SD Card è mostrato qui di seguito.
|
Colore |
Indicatore |
Descrizione |
|---|---|---|
|
Verde (Attivo) |
ON |
La SD Card è inserita. |
|
OFF |
La SD Card non è inserita o il sistema non sta accedendo alla SD Card. |
*3 Il funzionamento del LED Ethernet è mostrato qui di seguito.
|
|
Colore |
Indicatore |
Descrizione |
|---|---|---|---|
|
|
Verde (Attivo) |
Lampeggiante |
Trasmissione dati in corso. |
|
OFF |
Nessuna trasmissione dati. |
||
|
Verde (Collegamento) |
ON |
Trasmissione dati disponibile in 10BASE-T/100BASE-TX. |
|
|
OFF |
Nessuna connessione o susseguente difetto di trasmissione. |
*4 Il funzionamento del LED COM2 è mostrato qui di seguito.
|
Colore |
Indicatore |
Descrizione |
|---|---|---|
|
Giallo |
ON |
Comunicazione (invio o ricezione dati) in corso. |
|
OFF |
Nessuna comunicazione. |
