Sostituzione della System Card (scheda CFast)
La System Card è una scheda CFast con il sistema operativo installato su di essa.
Per sostituire la System Card, usare una scheda CFast da Schneider-Electric. Vedere Accessori.
|
AVVISO |
|
PERDITA DI DATI |
|
oEffettuare il backup regolare dei dati della CFast Card, perché la CFast Card ha una durata limitata e si potrebbe verificare la perdita accidentale dei dati in qualsiasi momento. oMentre si accede a una scheda CFast, non SPEGNERE né resettare questo prodotto e non inserire o rimuovere la scheda CFast. oSPEGNERE questo prodotto quando si inserisce o si rimuove la scheda CFast. oAccertarsi dell'orientamento della CFast Card prima di inserirla nella fessura per CFast Card. |
|
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature. |
NOTA: Per informazioni sulla scheda CFast, usata come scheda di sistema, usare il software del backup di sistema contenuto nell'allegato DVD di ripristino.
|
AVVISO |
|
PERDITA DI DATI |
|
oEvitare di conservare la scheda CFast dove è presente elettricità statica o influssi elettromagnetici. oEvitare di conservare la scheda CFast in presenza di luce solare diretta, vicino a termosifoni o in altre posizioni prossime a fonti di calore. oNon piegare la scheda CFast. oNon lasciar cadere la scheda CFast, né farla urtare contro un altro oggetto. oEvitare di bagnare la scheda CFast. oNon toccare i contatti della scheda CFast. oNon smontare o modificare la scheda CFast. |
|
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature. |
|
Passo |
Azione |
|---|---|
|
1 |
SPEGNERE questo prodotto. |
|
2 |
Rimuovere il Box Module dal Display Module. |
|
3 |

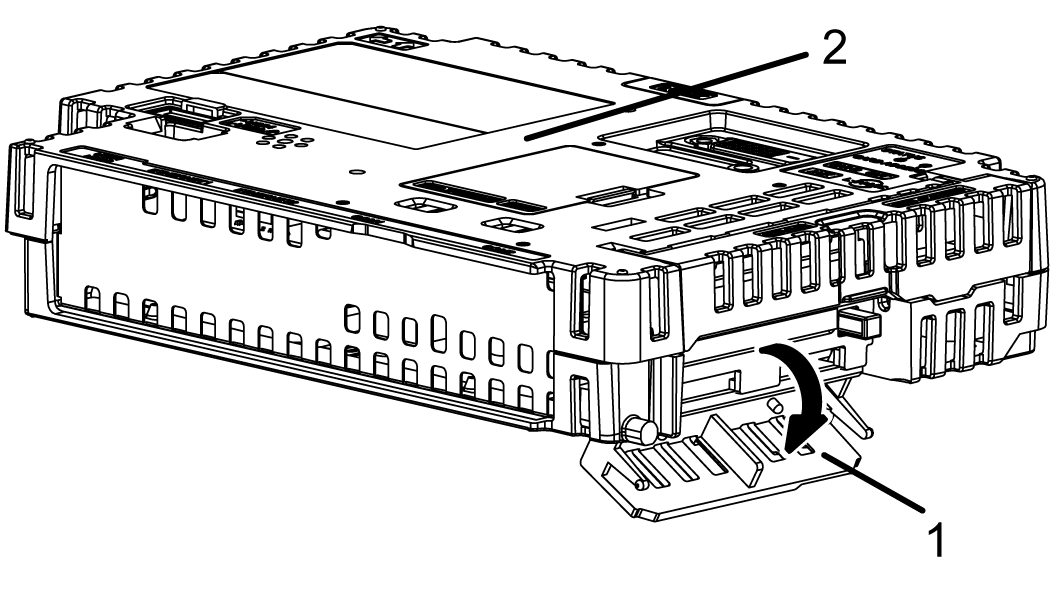

Come mostrato, aprire la copertura della System Card in direzione della freccia.
1 Copertura della System Card 2 Box Module |
|
4 |

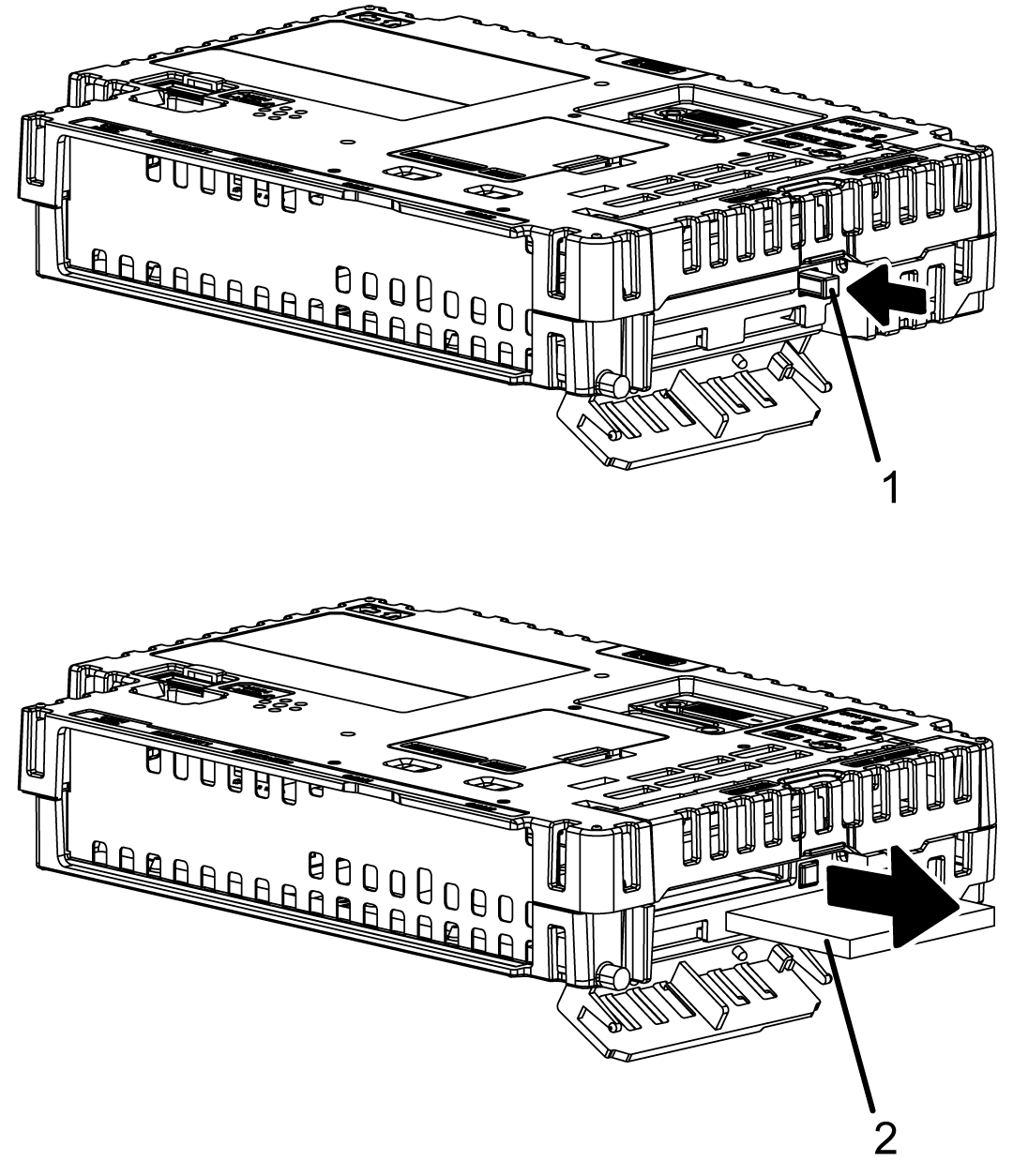

Premere il pulsante di espulsione una volta per rilasciare, ed estrarre la scheda.
NOTA: Al termine dell'utilizzo della scheda CFast, riporre la scheda CFast nella sua custodia o in altro posto protetto. 1 Pulsante di espulsione 2 System Card |
|
5 |

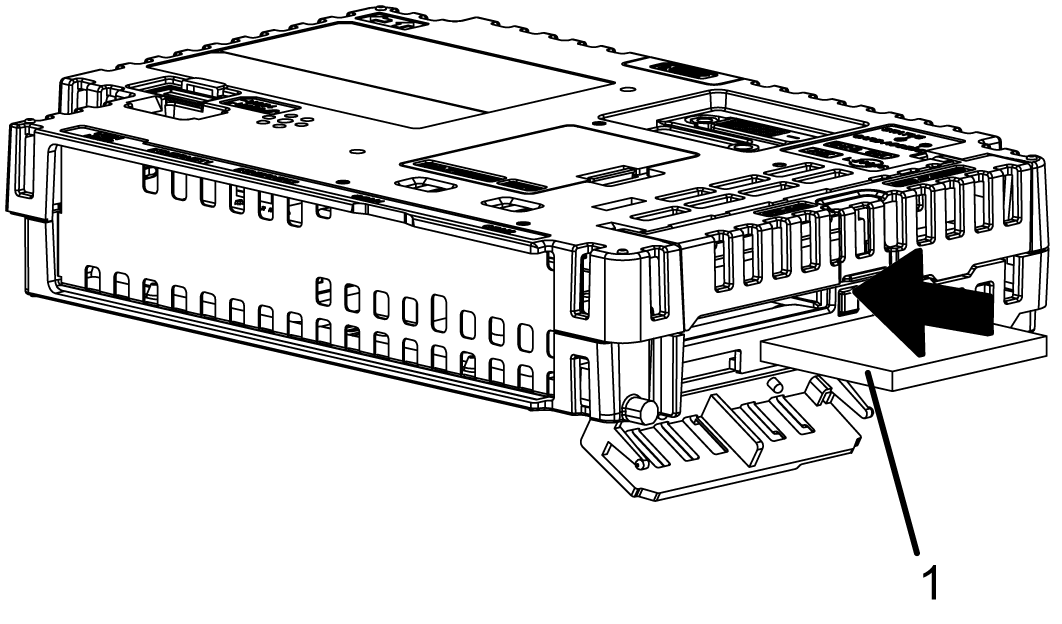

Inserire la scheda CFast nella slot della scheda System Card, con il fronte della scheda CFast rivolto in basso e spingere fino a sentire il suo scatto.
1 System Card |
|
6 |
Chiudere la copertura della System Card |
|
7 |
Montare il Box Module sul Display Module. |
