HSCSimple_LMC058: controllo di un contatore di tipo Simple per LMC058

Descrizione del blocco funzione

Questo blocco funzione controlla un tipo di contatore Simple con le seguenti funzioni ridotte:

oconteggio a un canale

onessuna soglia

onessun evento

onessuna cattura

onessun reflex

Il blocco funzione HSCSimple è obbligatorio quando si usa un contatore di tipo Simple.

Il nome dell'istanza del blocco funzione deve coincidere con il nome definito nella configurazione. Le informazioni hardware gestite da questo blocco funzione sono sincronizzate con il ciclo task MAST.

AVVERTIMENTO

VALORI DI USCITA ANOMALI

oUtilizzare solo l'istanza di blocco funzione nel task MAST.

oNon usare la stessa istanza del blocco funzione in un task diverso.

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

NOTA: La forzatura dei valori di uscita logici dell'FB è permessa da EcoStruxure Machine Expert, ma non ha alcun impatto sulle rispettive uscite hardware se la funzione è attiva (in esecuzione).

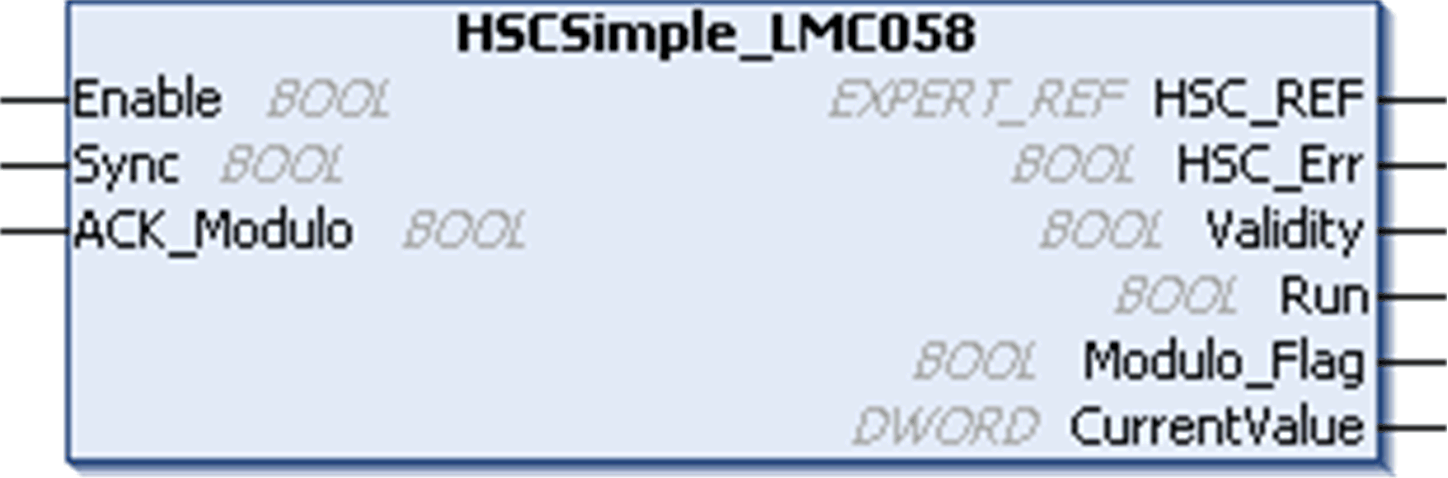

Rappresentazione grafica

Rappresentazione IL e ST

Per la rappresentazione generale in linguaggio IL o ST, fare riferimento a Rappresentazione di funzioni e blocchi funzione.

Descrizione delle variabili di I/O

Questa tabella descrive le variabili di ingresso:

Ingressi	Tipo	Commento
Enable	BOOL	TRUE = attiva il contatore e tiene in considerazione gli impulsi sull’ingresso del contatore.
Sync	BOOL	sul fronte di salita carica e preimposta il contatore.
ACK_Modulo	BOOL	Modalità Modulo-Loop: sul fronte di salita reimposta il flag modulo Modulo_Flag.

Questa tabella descrive le variabili di uscita:

Uscite	Tipo	Commento
HSC_REF	EXPERT_REF	Riferimento all'HSC.
HSC_Err	BOOL	TRUE = indica che è stato rilevato un errore. Usare il blocco funzione EXPERTGetDiag per ottenere maggiori informazioni su questo errore rilevato.
Validity	BOOL	TRUE = indica che i valori di uscita sul blocco funzione sono validi.
Run	BOOL	TRUE = il contatore è attivato. In modalità One-shot, passa a 0 quando CurrentValue raggiunge 0. Per riavviare il contatore è necessario un fronte di salita su Sync.
Modulo_Flag	BOOL	Modalità Modulo-Loop: impostato a TRUE quando il contatore supera il valore modulo.
CurrentValue	DWORD	Valore del contatore.
