Programmazione

Panoramica

Il tipo Main è sempre gestito da un blocco funzione HSCMain.

NOTA: Al momento della compilazione viene rilevato un errore se il blocco funzione HSCMain viene usato per gestire un tipo di HSC diverso.

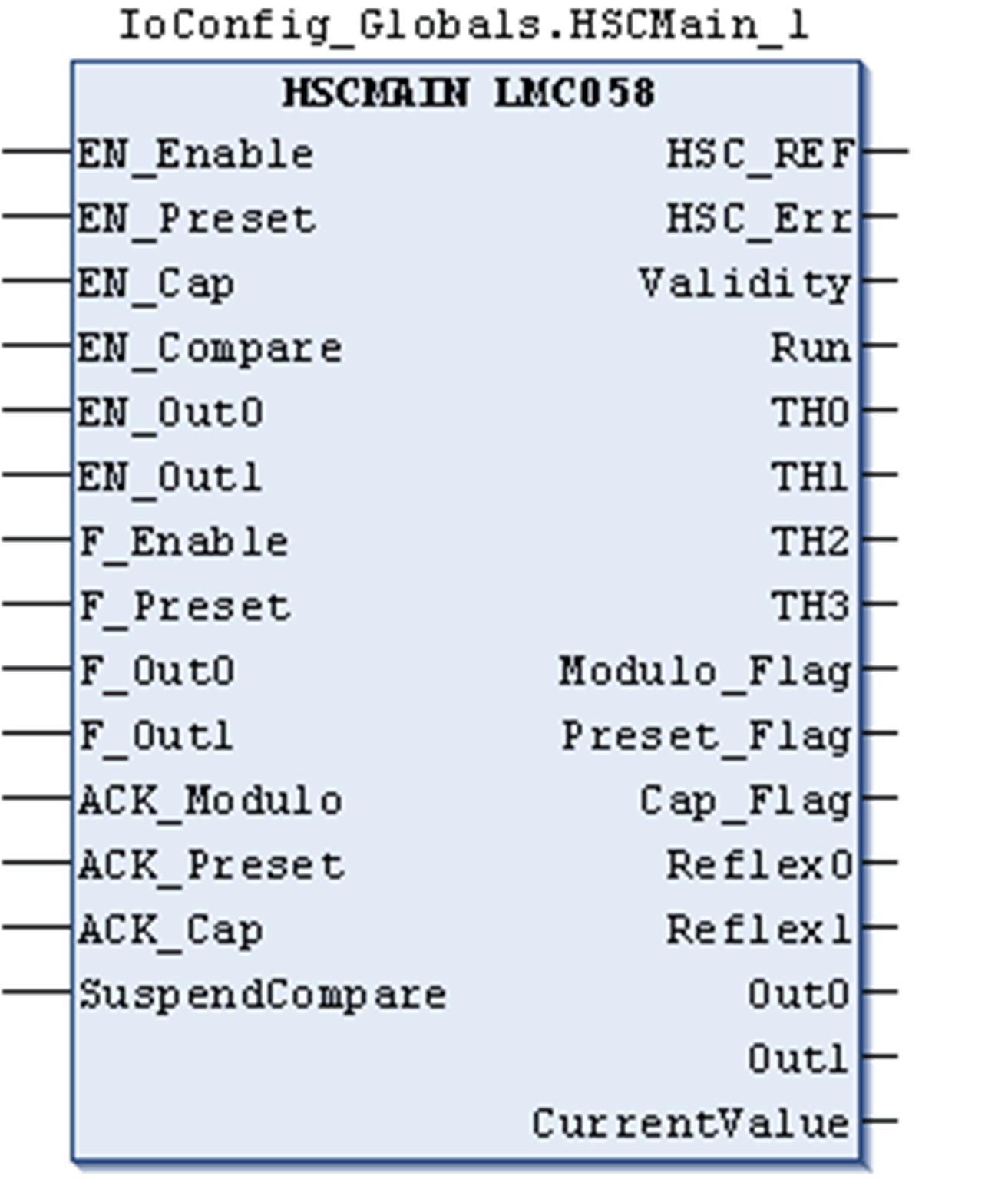

Aggiunta del blocco funzione HSCMain

Passo	Descrizione
1	Selezionare la scheda Librerie nel Catalogo software e fare clic su Librerie. Selezionare Controller > LMC058 > LMC058 Expert IO > HSC > HSCMain_LMC058 nell'elenco, trascinare la voce nella finestra POU.
2	Digitare il nome istanza del tipo Main (definito nella configurazione) o selezionare l'istanza del blocco funzione facendo clic su: Con l'accesso facilitato, è possibile selezionare l'istanza HSC nel percorso seguente: Variabili globali > <MyController> > PLC Logic > IoConfig_Globals.

Passo

Descrizione

Selezionare la scheda Librerie nel Catalogo software e fare clic su Librerie.

Selezionare Controller > LMC058 > LMC058 Expert IO > HSC > HSCMain_LMC058 nell'elenco, trascinare la voce nella finestra POU.

Digitare il nome istanza del tipo Main (definito nella configurazione) o selezionare l'istanza del blocco funzione facendo clic su:

Con l'accesso facilitato, è possibile selezionare l'istanza HSC nel percorso seguente: Variabili globali > <MyController> > PLC Logic > IoConfig_Globals.

Uso delle variabili di I/O

Le seguenti tabelle descrivono l'uso dei pin dei blocchi funzione nel tipo Misuratore di periodo.

Questa tabella descrive le variabili di ingresso:

L'ingresso	Tipo	Descrizione
EN_Enable	BOOL	Quando l'ingresso EN è configurato: se TRUE, autorizza l'abilitazione del contatore tramite l'ingresso Attiva.
EN_Preset	BOOL	Non utilizzato.
EN_Cap	BOOL	Non utilizzato.
EN_Compare	BOOL	Non utilizzato.
EN_Out0	BOOL	Non utilizzato.
EN_Out1	BOOL	Non utilizzato.
F_Enable	BOOL	Forza la condizione di attivazione.
F_Preset	BOOL	Non utilizzato.
F_Out0	BOOL	Non utilizzato.
F_Out1	BOOL	Non utilizzato.
ACK_Modulo	BOOL	Non utilizzato.
ACK_Preset	BOOL	Non utilizzato.
ACK_Cap	BOOL	Non utilizzato.
SuspendCompare	BOOL	Non utilizzato.

Questa tabella descrive le variabili di uscita:

Uscite	Tipo	Commento
HSC_REF	EXPERT_REF	Riferimento all'HSC. Deve essere utilizzato con il pin di ingresso EXPERT_REF_IN dei blocchi funzione Amministrazione.
HSC_Err	BOOL	TRUE = indica che è stato rilevato un errore. Usare il blocco funzione EXPERTGetDiag per ottenere maggiori informazioni su questo errore rilevato.
Validity	BOOL	TRUE = indica che i valori di uscita sul blocco funzione sono validi. Se viene superato il valore di timeout, Validity = FALSE.
Run	BOOL	TRUE = il contatore è attivato.
TH0	BOOL	Non utilizzato.
TH1	BOOL	Non utilizzato.
TH2	BOOL	Non utilizzato.
TH3	BOOL	Non utilizzato.
Modulo_Flag	BOOL	Non utilizzato.
Preset_Flag	BOOL	Non utilizzato.
Cap_Flag	BOOL	Non utilizzato.
Reflex0	BOOL	Non utilizzato.
Reflex1	BOOL	Non utilizzato.
Out0	BOOL	Non rilevante.
Out1	BOOL	Non rilevante.
CurrentValue	DINT	Valore del contatore.
