Connessione di un Modicon LMC058 Motion Controller a un PC

Collegamento del controller a un PC

Panoramica

Per trasferire, eseguire e monitorare le applicazioni, collegare il controller a un computer sul quale è installato EcoStruxure Machine Expert mediante un cavo USB o una connessione Ethernet (per i prodotti che dispongono di una porta Ethernet).

AVVISO

APPARECCHIATURA NON FUNZIONANTE

Collegare il cavo di comunicazione al PC prima di collegarlo al controller.

Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

Collegamento mediante porta USB mini-B

TCSXCNAMUM3P: Questo cavo USB è adatto per una connessione di breve durata come gli aggiornamenti rapidi o il recupero di valori di dati.

BMXXCAUSBH045: Messo a terra e schermato, questo cavo USB è adatto per una connessione permanente.

NOTA: È possibile collegare contemporaneamente al PC soltanto 1 controller o un altro dispositivo associato a EcoStruxure Machine Expert e il relativo componente.

La porta di programmazione USB Mini-B è la porta di programmazione che si può utilizzare per collegare un PC con una porta host USB mediante il software EcoStruxure Machine Expert. Mediante un normale cavo USB, questo collegamento è idoneo per veloci aggiornamenti del programma o per connessioni di breve durata al fine di effettuare la manutenzione e analizzare i valori dei dati. Non è idoneo per collegamenti di lunga durata, come la messa in servizio o il monitoraggio senza l'uso di cavi adattati in modo specifico per ridurre gli effetti delle interferenze elettromagnetiche.

AVVERTIMENTO

FUNZIONAMENTO ANOMALO DELL'APPARECCHIATURA O APPARECCHIATURA GUASTA

oPer i collegamenti a lungo termine, utilizzare un cavo USB schermato, ad es. un BMX XCAUSBH0••, assicurato alla messa a terra funzionale (FE) del sistema.

oQuando si utilizzano le connessioni USB, non collegare più di un controller o accoppiatore bus.

oUtilizzare le porte USB, se presenti, solo se si è sicuri che l'ubicazione non sia pericolosa.

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Il cavo di comunicazione deve essere collegato prima al PC per ridurre la possibilità di scariche elettrostatiche che possono interessare il controller.

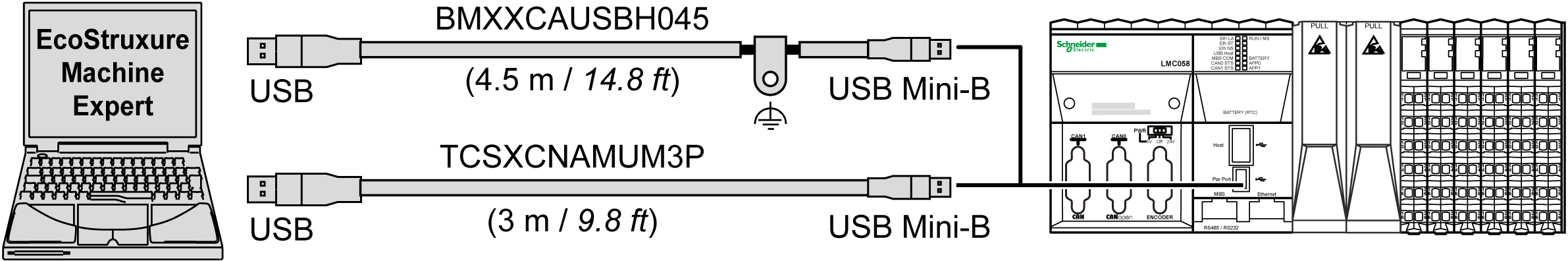

Nell'illustrazione che segue viene mostrato il collegamento USB a un PC:

Per collegare il cavo USB al controller, procedere come segue:

Passo	Azione
1	1a Se si sta effettuando una connessione permanente con il cavo BMXXCAUSBH045, o un altro cavo con schermatura a terra, assicurarsi di fissare saldamente il connettore della schermatura alla messa a terra funzionale (FE) o alla messa a terra di protezione (PE) del proprio sistema prima di collegare il cavo al controller e al PC. 1b Se si sta effettuando una connessione temporanea con il cavo TCSXCNAMUM3P o un altro cavo USB senza messa a terra, passare al punto 2.
2	Collegare il connettore del cavo USB al PC.
3	Collegare il connettore Mini del cavo USB al connettore USB del controller.

Passo

Azione

1a Se si sta effettuando una connessione permanente con il cavo BMXXCAUSBH045, o un altro cavo con schermatura a terra, assicurarsi di fissare saldamente il connettore della schermatura alla messa a terra funzionale (FE) o alla messa a terra di protezione (PE) del proprio sistema prima di collegare il cavo al controller e al PC.

1b Se si sta effettuando una connessione temporanea con il cavo TCSXCNAMUM3P o un altro cavo USB senza messa a terra, passare al punto 2.

Collegare il connettore del cavo USB al PC.

Collegare il connettore Mini del cavo USB al connettore USB del controller.

Collegamento porta Ethernet

È anche possibile collegare il controller a un PC tramite un cavo Ethernet.

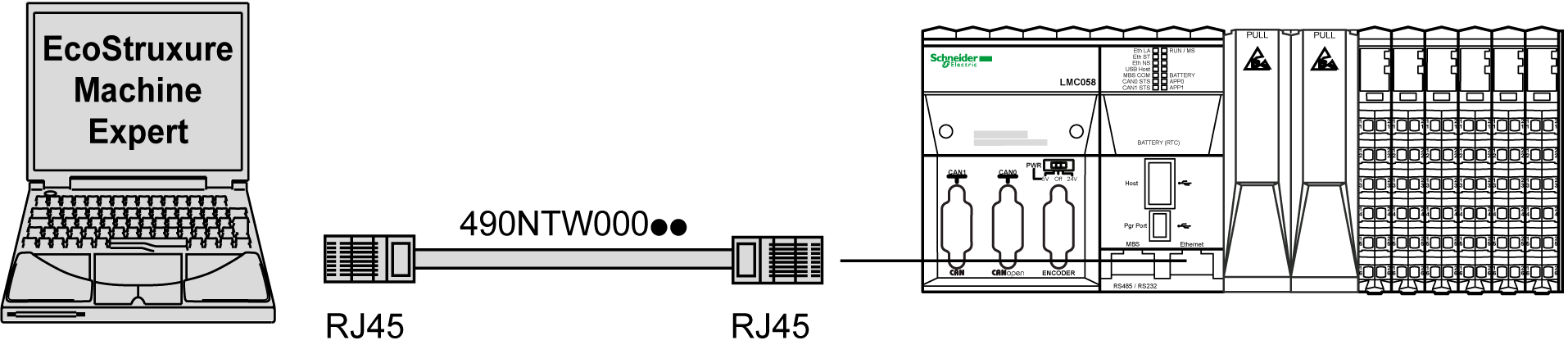

Nell'illustrazione che segue viene mostrato il collegamento Ethernet a un PC:

Per collegare il controller al PC, attenersi alla procedura seguente:

Passo	Azione
1	Collegare il cavo Ethernet al PC.
2	Collegare il cavo Ethernet alla porta Ethernet del controller.
