Configurazione dell'I/O regolare integrato
La tabella seguente mostra i moduli di I/O regolari integrati e il riferimento del controller associato:
|
Controller |
I/O regolare integrato |
Descrizione |
|---|---|---|
|
LMC058LF42 |
DI12DE |
12 ingressi digitali 24 VDC, Sink, IEC 61131-2, Tipo 1 |
|
DO12TE |
12 uscite 24 VDC / 0,5 A |
|
|
LMC058LF424 |
DI12DE |
12 ingressi digitali 24 VDC, Sink, IEC 61131-2, Tipo 1 |
|
DO12TE |
12 uscite 24 VDC / 0,5 A |
|
|
AI4LE |
4 ingressi ±10 V / 0... 20 mA / 4...20 mA |
Configurazione dell'I/O regolare integrato
Per configurare l'I/O regolare integrato, procedere nel seguente modo:
|
Passo |
Azione |
|---|---|
|
1 |
Nella Struttura dei dispositivi, fare doppio clic su MyController > TM5 > TM5_Manager > Bus integrato > Module_x. |
|
2 |
Selezionare la scheda Configurazione I/O . |
Descrizione della scheda Configurazione I/O
La scheda Configurazione I/O contiene le colonne seguenti:
|
Colonna |
Descrizione |
Modificabile |
|---|---|---|
|
Parametro |
Nome parametro |
No |
|
Tipo |
Tipo dati parametro |
No |
|
Valore |
Valore del parametro |
Se il parametro è modificabile, è possibile aprire un frame di modifica facendo doppio clic. |
|
Val. predefinito |
Valore parametro predefinito |
No |
|
Unità |
Valore di unità del parametro |
No |
|
Descrizione |
Descrizione breve del parametro |
No |

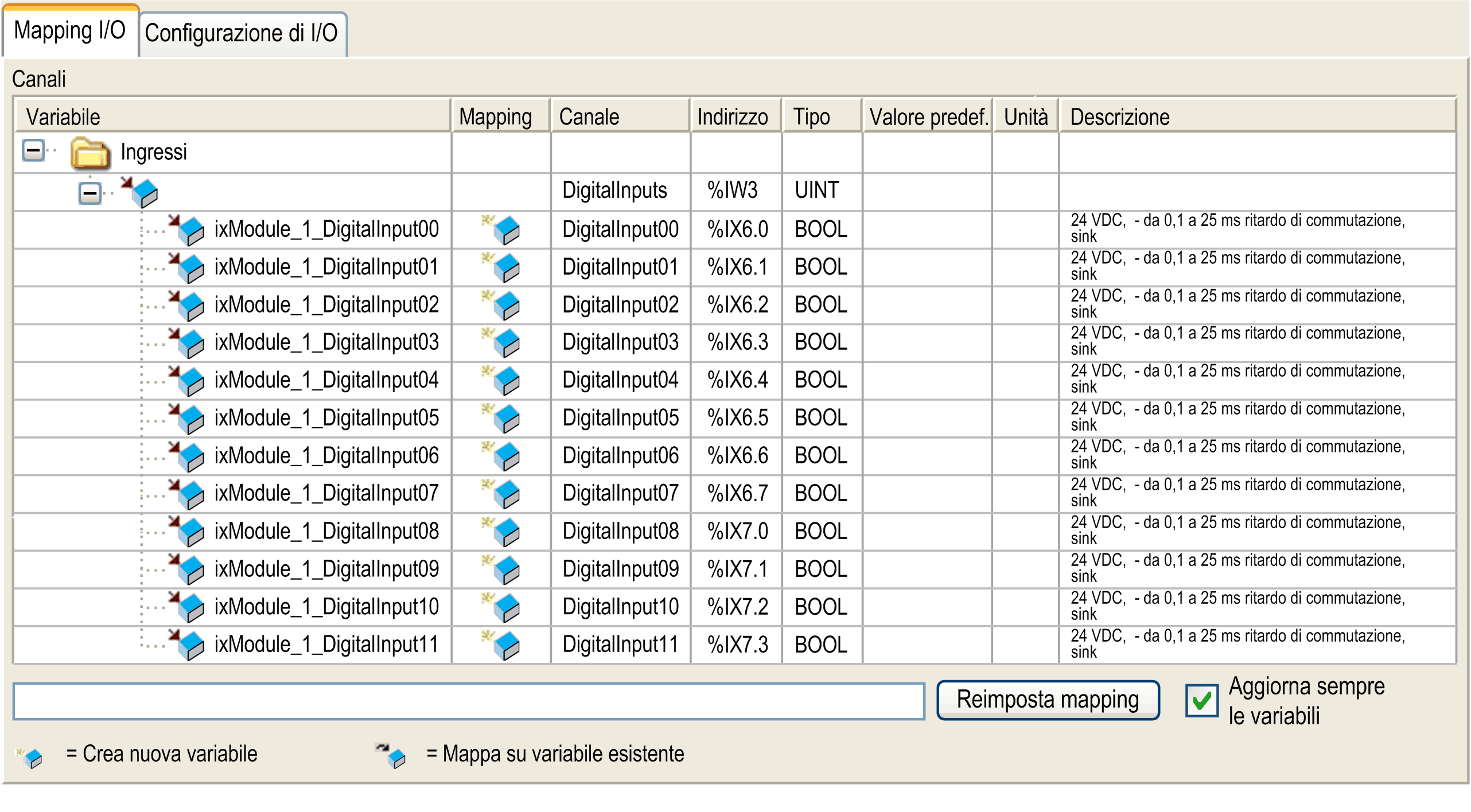

Descrizione scheda Mapping I/O
Le variabili possono essere definite e denominate nella scheda Mapping I/O. Questa scheda fornisce anche informazioni aggiuntive, come l'indirizzamento topologico:
La scheda Mapping I/O contiene le colonne seguenti:
|
Colonna |
Descrizione |
|---|---|
|
Variabile |
Consente di associare il canale a una variabile. Fare doppio clic sull'icona per assegnare un nome alla variabile. Se si tratta di una nuova variabile, viene creata la variabile. Su ogni canale vengono create automaticamente nuove variabili in base alle impostazioni delle opzioni del progetto Mapping I/O automatico. È inoltre possibile associare una variabile esistente con le variabili Accesso facilitato facendo clic sul pulsante .... |
|
Mapping |
Indica se il canale viene associato a una nuova variabile o una esistente |
|
Canale |
Nome del canale del dispositivo |
|
Indirizzo |
Indirizzo del canale |
|
Tipo |
Tipo di dati del canale |
|
Valore predefinito |
Valore assunto dall'uscita quando il controller è in uno stato STOPPED. Fare doppio clic per modificare il valore predefinito. |
|
Unità |
Unità del valore canale |
|
Descrizione |
Descrizione del canale |
