La funzione (Modulazione ad ampiezza d'impulsi) genera un segnale a onde quadre programmabile su un'uscita dedicata con ciclo di lavoro e frequenza regolabili.
NOTA: Questa funzionalità deve essere attivata impostando F_Enable a 1, o da un evento esterno con l'ingresso IN_EN e EN_Enable=1, altrimenti l'uscita (OUT_PWM) rimane a 0.
Quando si configura una funzione Modulazione ad ampiezza d'impulsi (PWM) in un modulo I/O Expert, non è possibile aggiungere nessun'altra funzione.
La forma del segnale dipende dai seguenti parametri di ingresso:
oFrequenza: configurabile da 0,1 Hz a 20 kHz con passo di 0,1 Hz
oCiclo di lavoro del segnale di uscita da 0% a 100%

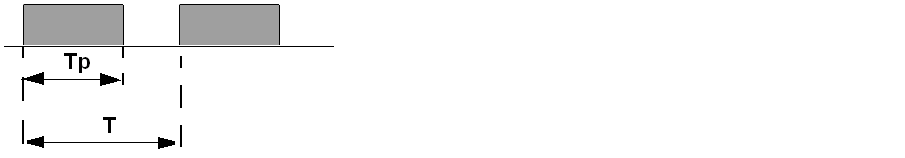

Ciclo di lavoro=Tp/T
Tp Ampiezza d'impulso
T Periodo d'impulso (1/frequenza)

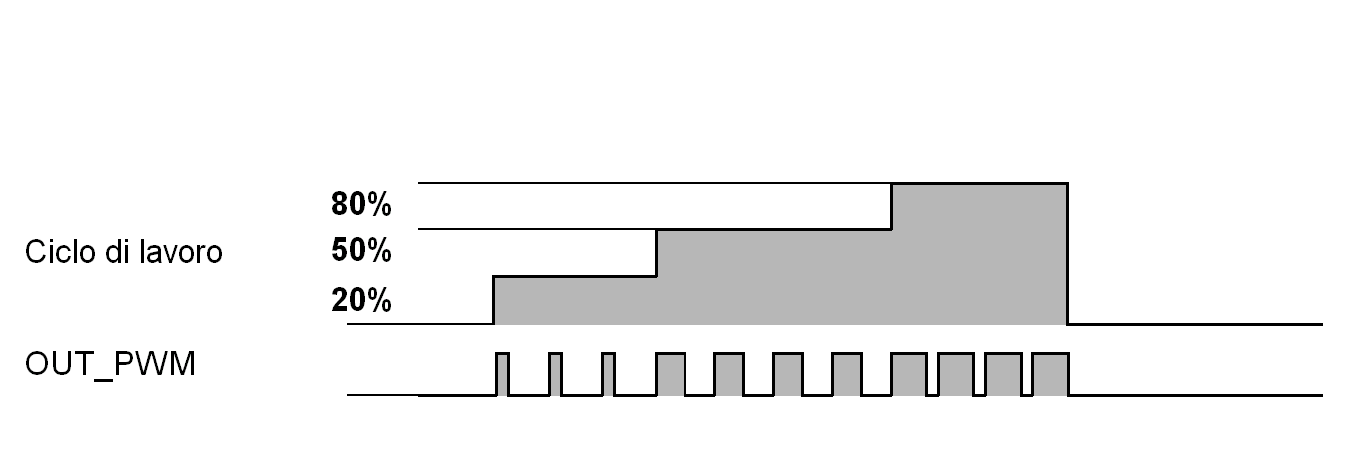

L'ampiezza del segnale viene modulata modificando il ciclo di lavoro nel programma. Nella figura seguente è illustrato un segnale di uscita con cicli di lavoro variabili.

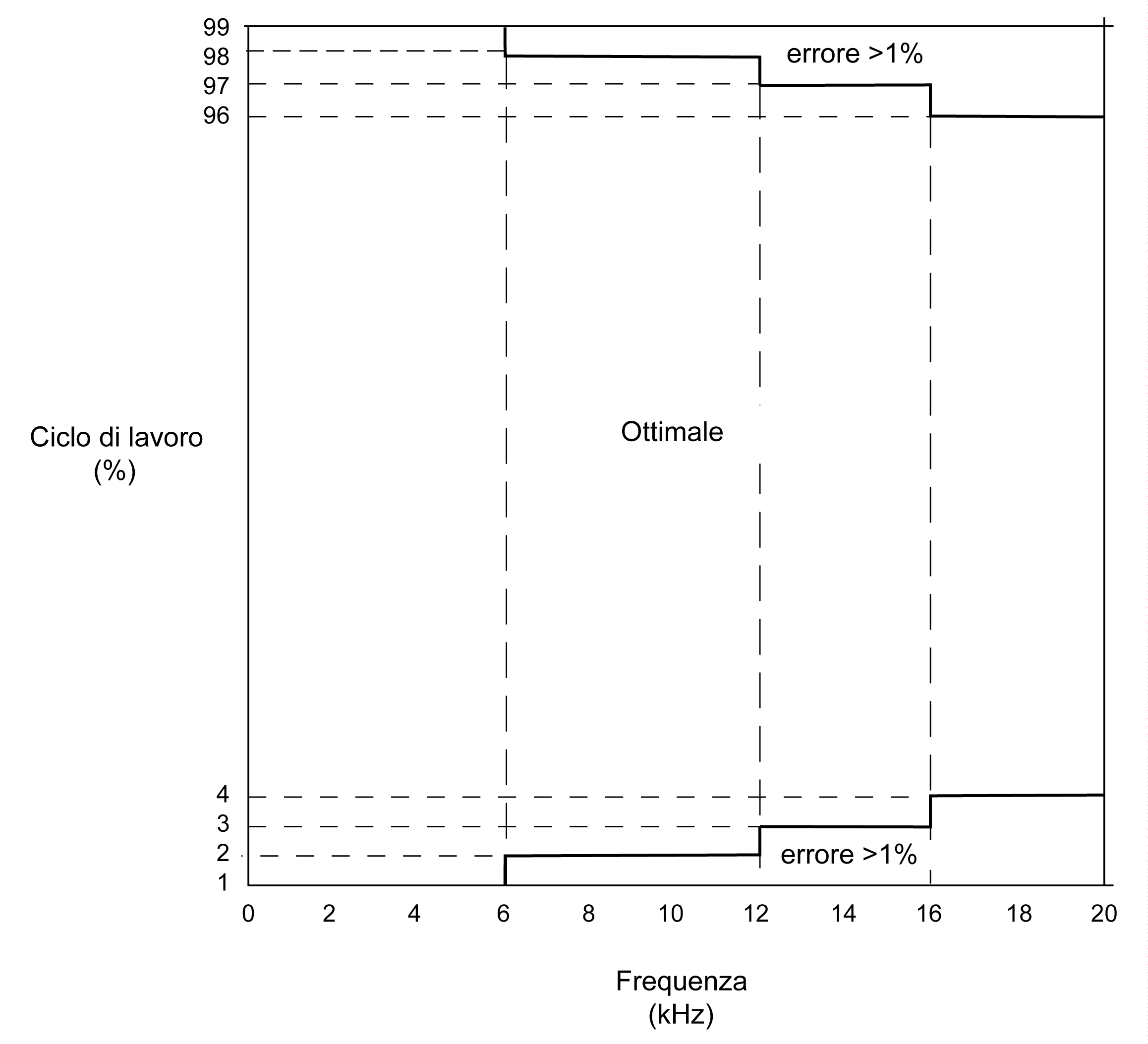

Il ciclo di lavoro è visualizzato per una precisione di 1% per ogni passo di 80 Hz. Quando il ciclo di lavoro è inferiore a 4% o superiore a 96%, a seconda della frequenza, la deviazione è superiore a 1%, come illustrato nel grafico sottostante:
