Attivazione: autorizza operazione di conteggio
La funzione di attivazione permette di autorizzare l'operazione di conteggio.
La funzione di attivazione è disponibile nelle seguenti modalità HSC:
oHSC Main Single Phase (One-shot)
oHSC Main Single Phase (Modulo-Loop)
oMisuratore di frequenza
oMisuratore di periodo
Questa funzione consente di autorizzare le modifiche del valore corrente del contatore in funzione dello stato dell'ingresso fisico EN e degli ingressi dei blocchi funzione F_Enable e EN_Enable.

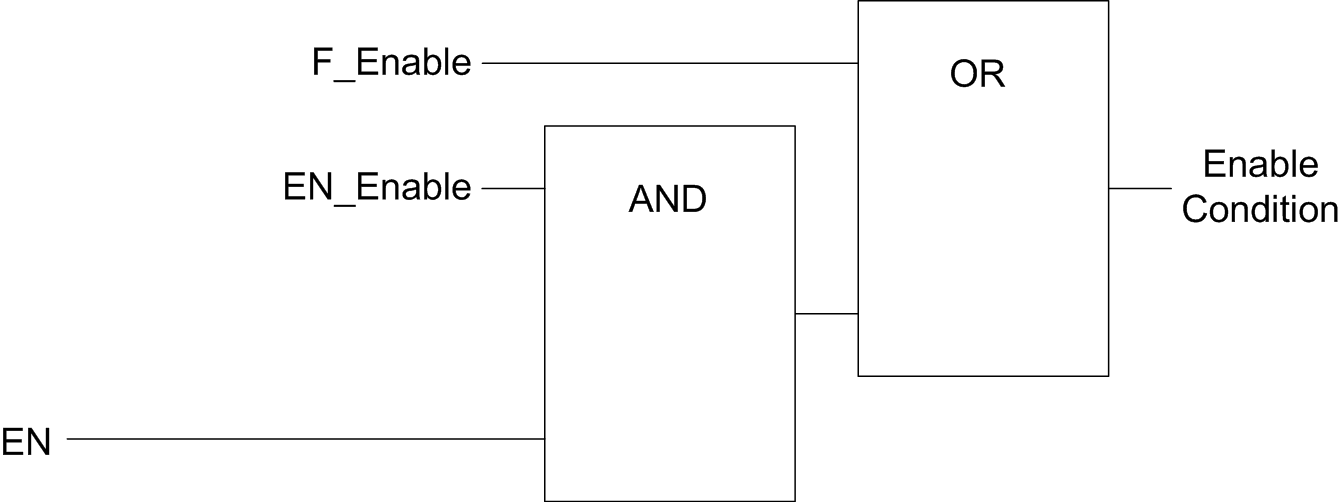

I seguenti schemi illustrano le condizioni di attivazione:
EN_Enable ingresso del blocco funzione HSC
F_Enable ingresso del blocco funzione HSC
EN ingresso fisico Attiva
Finché la funzione non è attivata, gli impulsi di conteggio vengono ignorati.
NOTA: La condizione di attivazione per un tipo Simple corrisponde all'ingresso del blocco funzione Attivazione.
|
Passo |
Azione |
|---|---|
|
1 |
Nella Struttura dispositivi, fare doppio clic su MyController > Contatori. |
|
2 |
Selezionare la scheda Contatori. |
|
3 |
Selezionare una Funzione di conteggio che supporta la funzione Attivazione: oHSC Main Single Phase (One-shot o Modulo-Loop) oMisuratore di frequenza oMisuratore di periodo |
|
4 |
Impostare il valore del parametro Ingressi controllo > Ingresso EN > Posizione. |
|
5 |
Selezionare il valore del parametro Ingressi controllo > Ingresso EN > Filtro antirimbalzo per ridurre l'effetto di rimbalzo sull'ingresso. Il valore di filtro determina la frequenza massima del contatore come mostrato nella tabella Filtro antirimbalzo. |
