Messa a terra del sistema M241
Per ridurre al minimo gli effetti delle interferenze elettromagnetiche, occorre schermare i cavi dei segnali di comunicazione degli I/O veloci, degli I/O analogici e del bus di campo.
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
oUtilizzare cavi schermati per tutti gli I/O veloci, gli I/O analogici e i cavi di comunicazione. oMettere a terra le schermature dei cavi per tutti gli I/O veloci, gli I/O analogici e i cavi di comunicazione in un punto singolo1. oInstradare i cavi di comunicazione e di I/O separatamente dai cavi di alimentazione. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
1La messa a terra in più punti è permessa se i collegamenti vengono eseguiti su una piastra di messa a terra equipotenziale dimensionata per evitare danni alla schermatura dei cavi in caso di correnti di cortocircuito del sistema di alimentazione.
L'uso di cavi schermati richiede la conformità con le seguenti regole di cablaggio:
oPer i collegamenti della messa a terra di protezione (PE), è possibile utilizzare condotti o canaline in metallo per una parte della schermatura, a condizione che venga garantita la continuità del collegamento di terra. Per la messa a terra funzionale (FE), la schermatura è prevista per attenuare le interferenze elettromagnetiche e deve essere continua su tutta la lunghezza del cavo. Se la messa a terra deve essere funzionale e protettiva, come è spesso il caso per i cavi di comunicazione, il cavo deve avere una schermatura continua.
oQuando possibile, mantenere i cavi che conducono un tipo di segnale separati dai cavi che conducono altri tipi di segnali di alimentazione.
Messa a terra di protezione (PE) sul backplane
La messa a terra di protezione (PE) dovrebbe essere collegata al backplane conduttivo mediante un cavo indutriale, in genere un cavo di rame con schermatura a maglia di sezione massima possibile per il tipo di cavo.
Collegamenti dei cavi schermati
I cavi che conducono i segnali di comunicazione degli I/O veloci, degli I/O analogici e del bus di campo devono essere schermati. La schermatura deve essere collegata alla terra nel modo corretto. Le schermature degli I/O veloci e degli I/O analogici devono essere collegate alla terra funzionale (FE) o a una messa a terra di protezione (PE) del M241 Logic Controller. Le schermature dei cavi di comunicazione del bus di campo di campo devono essere collegate alla messa a terra di protezione (PE) con un morsetto di connessione fissato al backplane conduttivo dell'installazione.
|
|
|
SCOLLEGAMENTO ACCIDENTALE DALLA MESSA A TERRA DI PROTEZIONE (PE) |
|
oNon utilizzare la barra di messa a terra TM2XMTGB per realizzare una messa a terra di protezione (PE). oLa barra di messa a terra TM2XMTGB deve garantire solo la messa a terra funzionale (FE). |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
La schermatura del cavo Modbus deve essere collegata alla terra di protezione (PE).
|
|
|
RISCHIO DI SCARICHE ELETTRICHE |
|
oEseguire un collegamento al terminale di terra (PE) per assicurare una protezione di messa a terra continua. oPrima di collegare/scollegare il cavo di rete dell'apparecchiatura, verificare che al terminale di terra PE/PG sia collegato un cavo di messa a terra intrecciato appropriato. |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
Messa a terra di protezione (PE) della schermatura del cavo
|
Passo |
Descrizione |
|
|---|---|---|
|
1 |
Spelare la schermatura del cavo per una lunghezza di 15 mm (0.59 in.) |
|
|
2 |

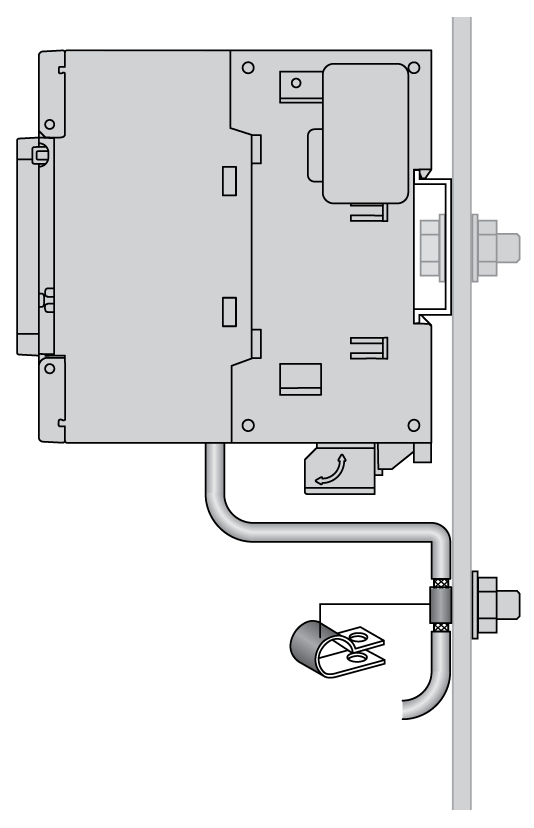

Collegare il cavo alla piastra del backplane conduttivo fissando il morsetto di messa a terra alla parte spelata della schermatura, il più vicino possibile alla base del sistema M241 Logic Controller. |
|
NOTA: Per garantire un contatto ottimale, è necessario che la schermatura sia fissata saldamente al backplane conduttivo.
Schermatura del cavo di messa a terra funzionale (FE)
|
Passo |
Descrizione |
|
|---|---|---|
|
1 |

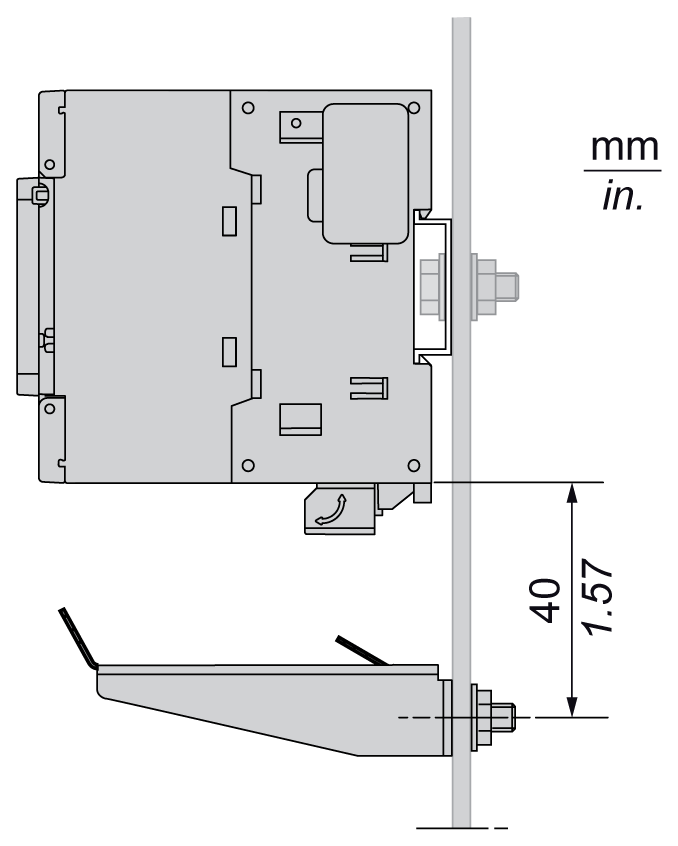

Installare la barra di messa a terra direttamente sul backplane conduttivo situato sotto il sistema M241 Logic Controller, come indicato nell'illustrazione. |
|
|
2 |
Spelare il cavo schermato per una lunghezza di 15 mm (0.59 in.) |
|
|
3 |
Serrare saldamente il connettore a lama (1) servendosi di una fascetta di nylon (2)(larghezza 2,5...3 mm (0.1...0.12 in.)) e dell'utensile adeguato. |
|
NOTA: Usare la barretta di messa a terra TM2XMTGB per le connessioni della messa a terra funzionale (FE).
