La funzione HSC può eseguire conteggi rapidi di impulsi provenienti da sensori, encoder, interruttori, ecc. che sono collegati a ingressi rapidi. Anche la funzione di conteggio può essere collegata agli ingressi standard, in tale caso la funzione opera a una frequenza più bassa.
Vi sono 2 tipi di funzioni di conteggio integrate:
oTipo Simple: un contatore a ingresso singolo.
oTipo Main: un contatore che utilizza fino a 4 ingressi rapidi e 2 uscite riflesse.
In base alle funzioni di conteggio integrate, vi sono 5 tipi di contatori che è possibile configurare in EcoStruxure Machine Expert:
oHSC Simpe
oHSC Main Single Phase
oHSC Main Dual Phase
oMisuratore di frequenza
oMisuratore di periodo
Il tipo Misuratore di frequenza e il tipo Period Meter sono basati su un tipo HSC Main.
Accesso alla finestra di configurazione della funzione di conteggio
|
Passo |
Descrizione |
|---|---|
|
1 |

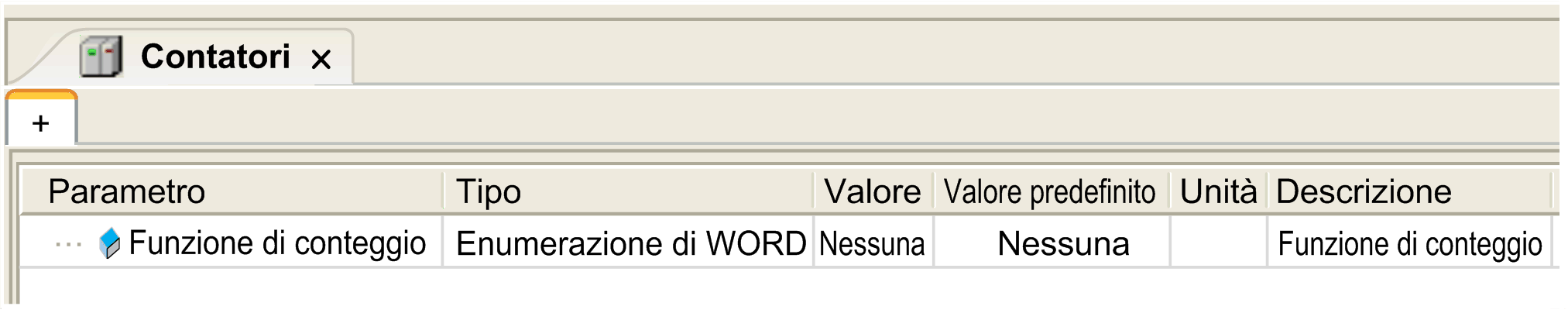

Fare doppio clic su Contatori in Dispositivi. Viene visualizzata la finestra Funzione di conteggio
|
|
2 |
Fare doppio clic su Valore e scegliere il tipo di funzione di conteggio da assegnare. |
Finestra di configurazione Funzione di conteggio

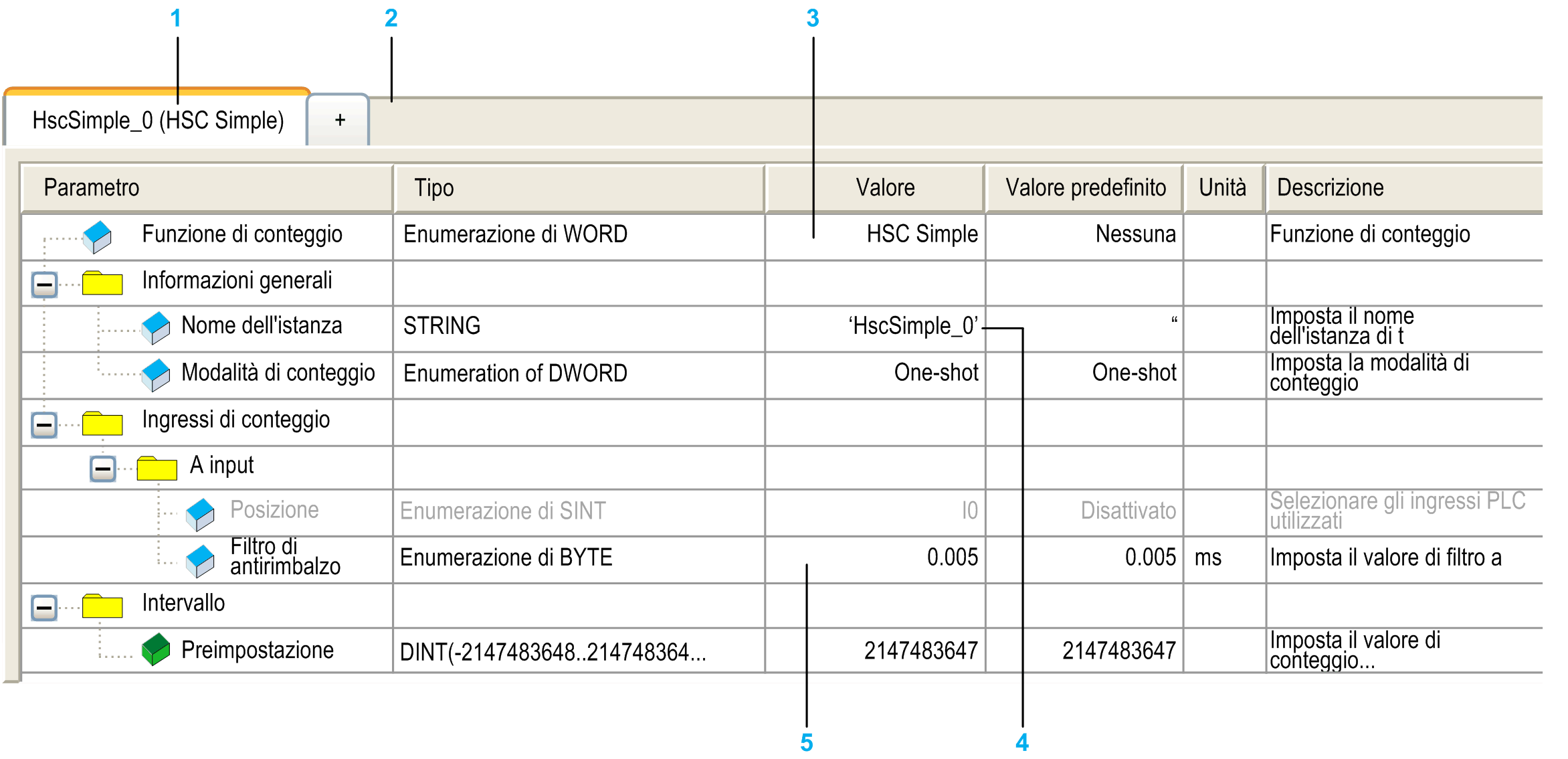

La seguente figura illustra un esempio di finestra di configurazione HSC:
Nella seguente tabella sono descritte le aree della finestra di configurazione Contatori
|
Numero |
Azione |
|---|---|
|
1 |
Il nome di istanza della funzione e del tipo di funzione di conteggio correntemente configurata. |
|
2 |
Fare clic su + per configurare una nuova istanza di funzione di conteggio. |
|
3 |
Fare doppio clic sulla colonna Valore per visualizzare un elenco dei tipi di funzione contatore disponibili. |
|
4 |
Fare doppio clic sul valore Nome istanza per modificare il nome dell'istanza della funzione. Il Nome istanza è assegnato automaticamente da EcoStruxure Machine Expert. Il parametro Nome istanza è modificabile e permette di definire il nome dell'istanza. In ogni caso, indipendentemente dal fatto che il nome istanza sia definito tramite software o dall'utente, usare lo stesso nome dell'istanza come ingresso per i blocchi funzione che gestiscono il contatore, come definito nell'editor Contatori. |
|
5 |
Configurare ciascun parametro facendo clic sul segno più accanto per accedere alle relative impostazioni. I parametri disponibili dipendono dalla modalità utilizzata. |
Per informazioni dettagliate sui parametri di configurazione, si rimanda a .M241 libreria HSC
