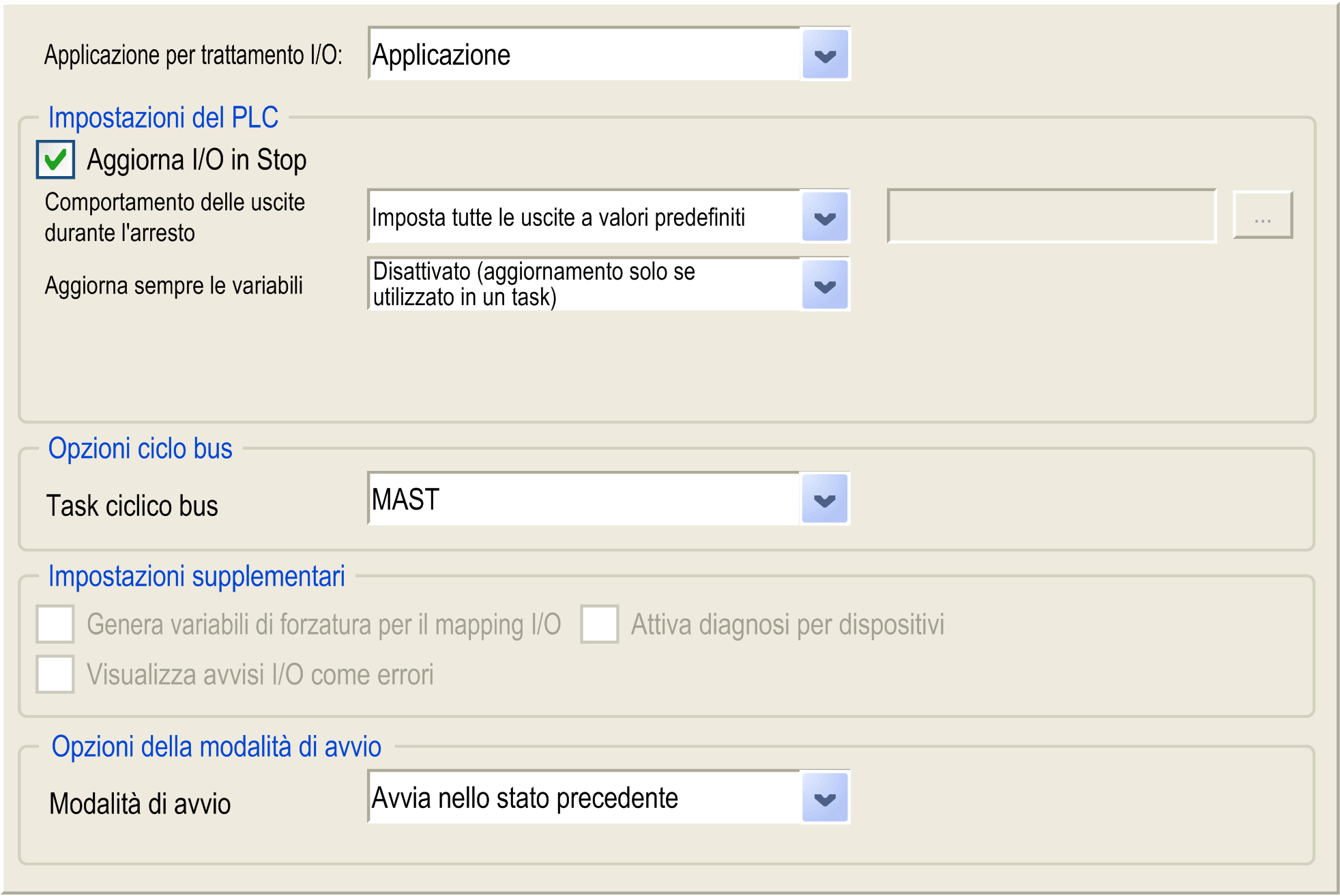

Applicazione per la gestione degli I/O

Per impostazione predefinita, impostare su Applicazione perché nel controller è presente solo un'applicazione.

Impostazioni PLC

Aggiorna I/O in Stop

Se questa opzione è attivata (impostazione predefinita), anche i valori dei canali di ingresso e di uscita vengono aggiornati quando il controller è in Stop.

Comportamento delle uscite in Stop

Dall'elenco di selezione scegliere una delle seguenti opzioni relative alla gestione dei valori ai canali di uscita in caso di Stop del controller:

oMantieni valori correnti

oImposta tutte le uscite su valore predefinito

Aggiorna variabili sempre

Per impostazione predefinita impostato a Attivato 1 (usare il task del ciclo del bus se non è utilizzato nel task) e non modificabile.

Opzioni ciclo bus

Task ciclo bus

Questa impostazione di configurazione è superiore per tutti i parametri del Task ciclo bus usati nella struttura dei dispositivi dell'applicazione.

Alcuni dispositivi con chiamate cicliche, come un gestore CANopen, possono essere collegati a un task specifico. Nel dispositivo, quando questa impostazione è impostata su Utilizza impostazioni di ciclo del bus di livello superiore, viene usata l'impostazione definita per il controller.

L'elenco di selezione offre tutti i task correntemente definiti nell'applicazione attiva. L'impostazione predefinita è il task MAST.

NOTA: <non specificato> significa che il task è in modalità "task ciclico più lento".

Impostazioni aggiuntive

Variabili di forzatura per il mapping I/O

Non utilizzato.

Attiva diagnostica per dispositivi

Non utilizzato.

Visualizza avvisi I/O come errori

Non utilizzato.

Opzioni della modalità di avvio

Modalità di avvio

Questa opzione definisce la modalità di avvio all'accensione. Per ulteriori informazioni fare riferimento al diagramma sul comportamento degli stati.

Selezionare con questa opzione una di queste modalità di avvio:

oAvvia nello stato precedente

oAvvia in Stop

oAvvia in Run
