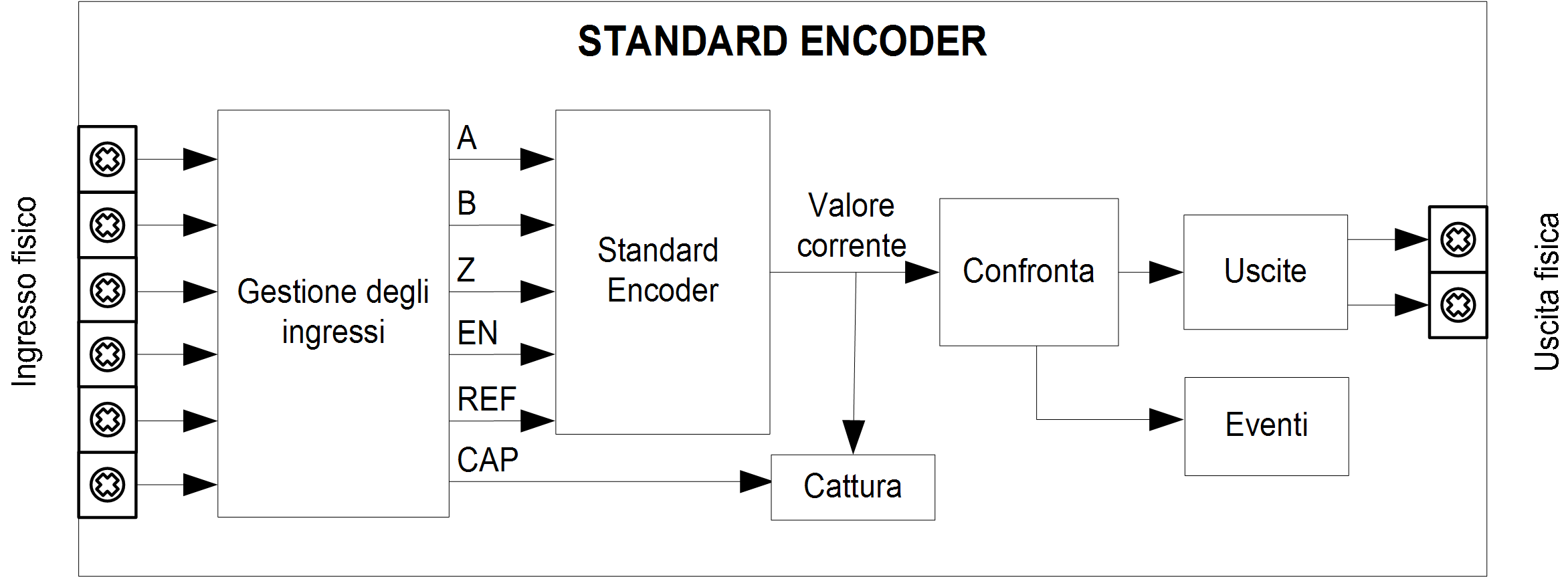

La seguente figura fornisce una panoramica dell'Encoder standard in modalità Incrementale:
A e B sono gli ingressi di conteggio dell'encoder.
EN è l'ingresso di attivazione dell'encoder.
Z e REF sono gli ingressi di riferimento dell'encoder.
CAP è l'ingresso di cattura dell'encoder.
Oltre alla modalità Incrementale, l'Encoder standard può fornire le seguenti funzioni:
