In modalità Free-large, quando il limite del contatore è raggiunto, il contatore può avere 2 comportamenti a seconda della configurazione:
oBlocco sui limiti
oRollover

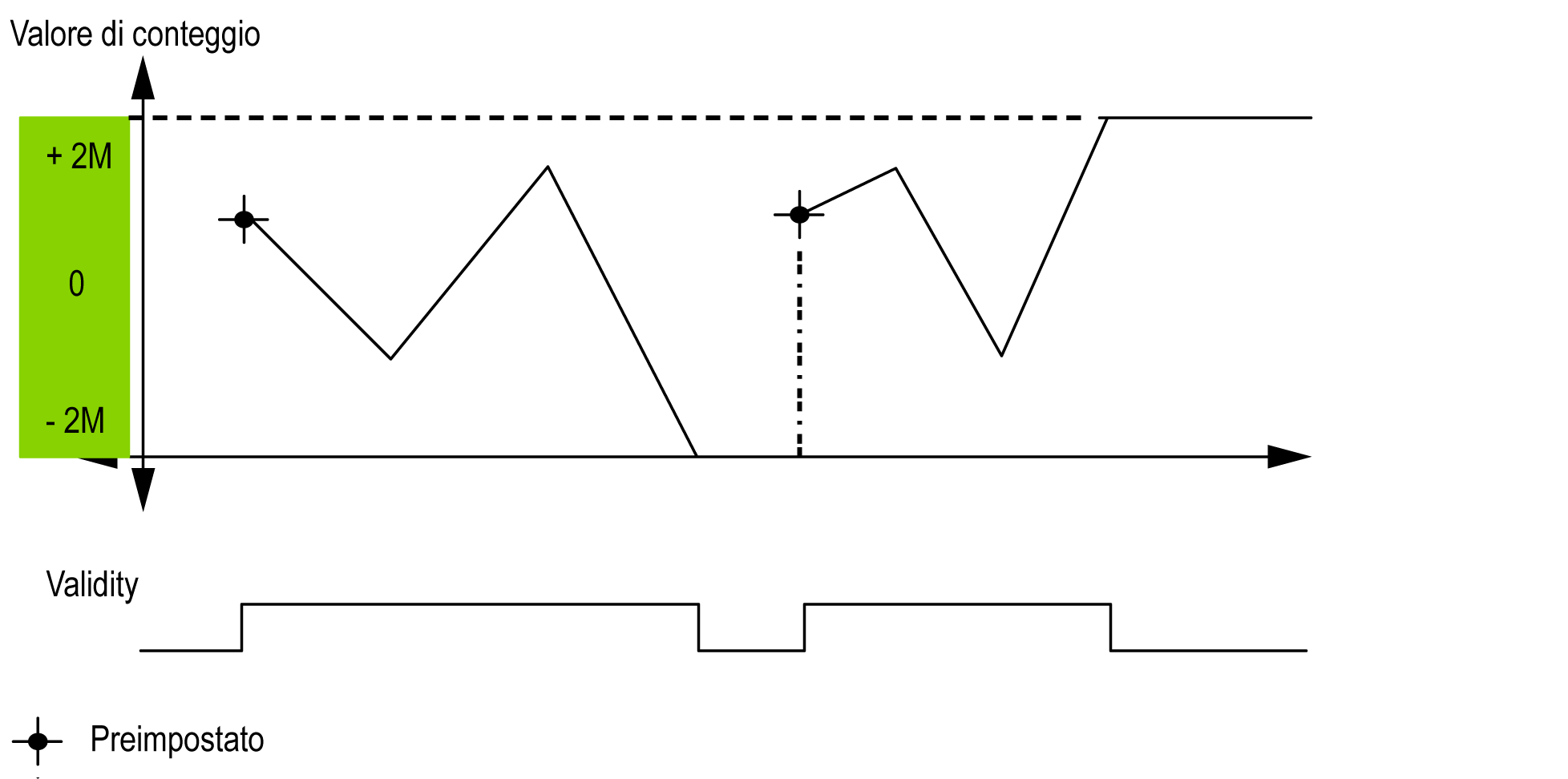

In caso di contatore in overflow o underflow, il valore del contatore viene mantenuto al valore limite, il bit di validità viene azzerato e il bit Errore indica questo errore finché il contatore non viene nuovamente preimpostato.

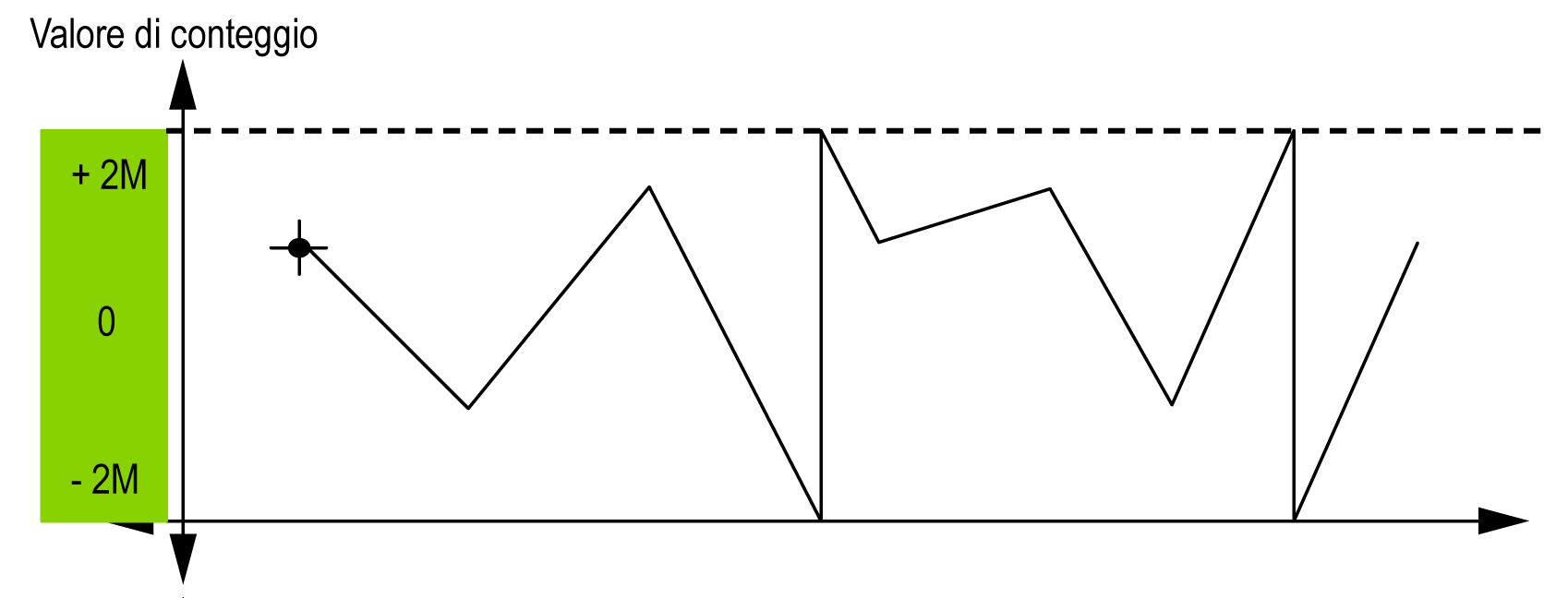

In caso di contatore in overflow o underflow, il valore del contatore passa automaticamente al valore limite opposto.
L'uscita Modulo_Flag (risp. Overflow_Flag per Encoder) è impostata su 1.
