HSCMain: blocco funzione HSC Main

Descrizione del blocco funzione

Questo blocco funzione controlla un tipo di contatore Main con le seguenti funzioni:

oconteggio avanti/indietro

oMisuratore di frequenza

osoglie

oeventi

omisuratore di periodo

ofase doppia

Il blocco funzione HSC Main è obbligatorio quando si usa un contatore Main.

Il nome dell'istanza del blocco funzione deve coincidere con il nome definito nella configurazione. Le informazioni hardware gestite da questo blocco funzione sono sincronizzate con il ciclo task MAST.

AVVERTIMENTO

VALORI DI USCITA ANOMALI

oUtilizzare solo l'istanza di blocco funzione nel task MAST.

oNon usare la stessa istanza del blocco funzione in un task diverso.

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

NOTA: La forzatura dei valori di uscita logici dell'FB è permessa da EcoStruxure Machine Expert, ma non ha alcun impatto sulle rispettive uscite hardware se la funzione è attiva (in esecuzione).

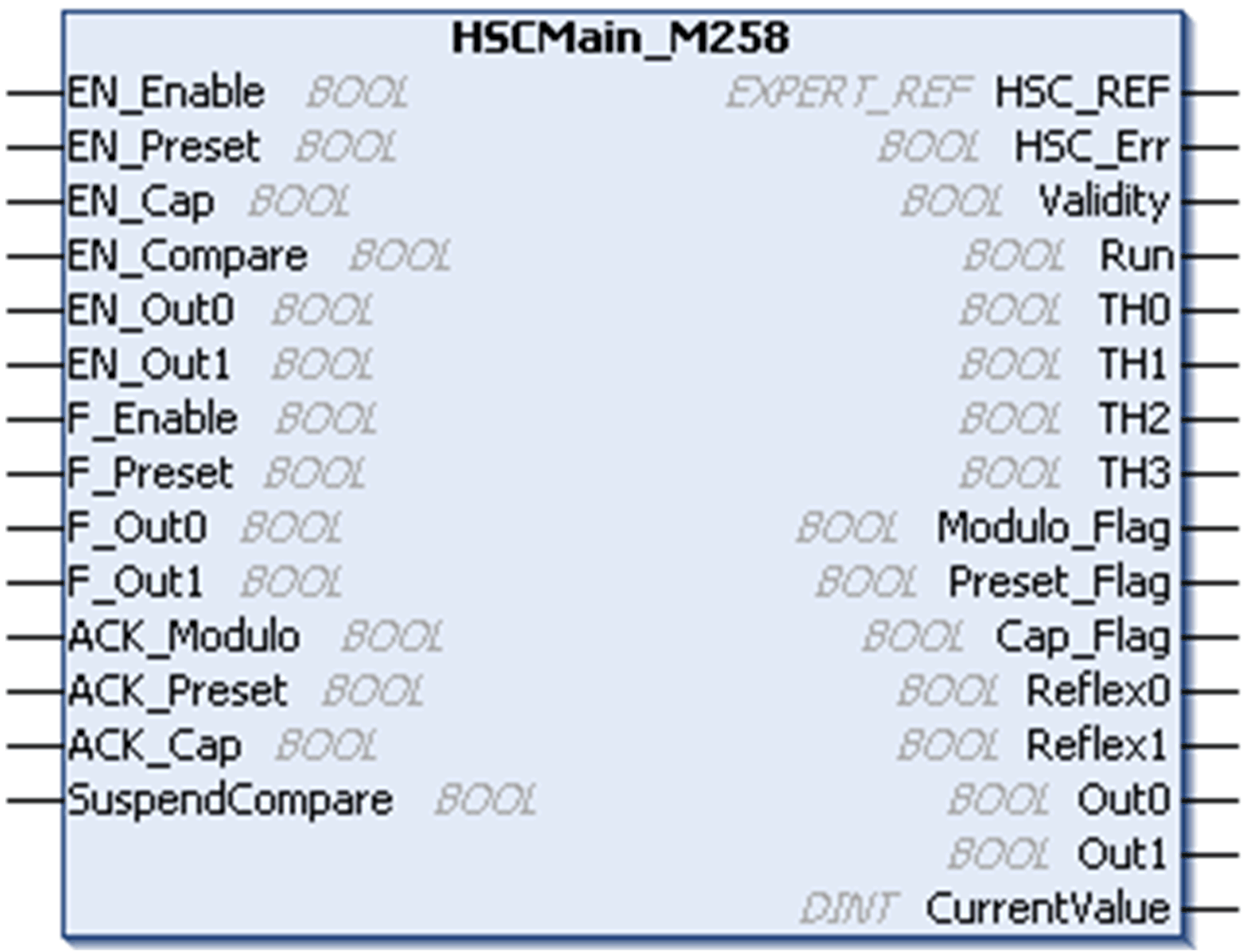

Rappresentazione grafica

Rappresentazione IL e ST

Per la rappresentazione generale in linguaggio IL o ST, fare riferimento a Rappresentazione di funzioni e blocchi funzione.

Descrizione delle variabili di I/O

Questa tabella descrive le variabili di ingresso:

L'ingresso	Tipo	Descrizione
EN_Enable	BOOL	TRUE = autorizza l'attivazione del contatore mediante l'ingresso Enable.
EN_Preset	BOOL	TRUE = autorizza la sincronizzazione del contatore e inizia l'uso dell'ingresso Sync.
EN_Cap	BOOL	TRUE = attiva l'ingresso di cattura (se configurato nelle modalità One-shot, Modulo Loop, Free Large).
EN_Compare	BOOL	TRUE = attiva l'operazione di confronto (utilizzando i valori di soglia 0, 1, 2, 3): oconfronto di base (bit di uscita TH0, TH1, TH2, TH3) ouscita riflessa (bit di uscita Reflex0, Reflex1) oeventi (per attivare task esterni al superamento della soglia)
EN_Out0	BOOL	TRUE = attiva Output0 per replicare il valore Reflex0 (se configurato nelle modalità One-shot, Modulo Loop, Free Large).
EN_Out1	BOOL	TRUE = attiva Output1 per replicare il valore Reflex1 (se configurato nelle modalità One-shot, Modulo Loop, Free Large).
F_Enable	BOOL	TRUE = attiva il contatore e tiene in considerazione gli impulsi sull’ingresso del contatore.
F_Preset	BOOL	Sul fronte di salita, autorizza la sincronizzazione della funzione di conteggio e l'avvio nelle seguenti modalità di conteggio: Contatore one-shot: per preimpostare e avviare il contatore Contatore modulo Loop: per azzerare e avviare il contatore Contatore Free large: per preimpostare e avviare il contatore Contatore Evento: per riavviare la base di tempo interna all'inizio Misuratore di frequenza: per riavviare il temporizzatore interno relativamente alla base di tempo.
F_Out0	BOOL	TRUE = forza Output0 a 1 (se configurato nelle modalità One-shot, Modulo loop, Free large).
F_Out1	BOOL	TRUE = forza Output1 a TRUE (se configurato nelle modalità One-shot, Modulo loop, Free large).
ACK_Modulo	BOOL	Sul fronte di salita reimposta Modulo_Flag (modalità Modulo loop e Free Large).
ACK_Preset	BOOL	Sul fronte di salita, reimposta Preset_Flag.
ACK_Cap	BOOL	Sul fronte di salita reimposta Cap_Flag (modalità One-shot, Modulo loop, Free large).
SuspendCompare	BOOL	TRUE = i risultati del confronto sono sospesi: oI bit di uscita TH0, TH1, TH2, TH3, Reflex0, Reflex1, Out0, Out1 del blocco mantengono l'ultimo valore. oLe uscite fisiche Output0 e Output1 mantengono il loro ultimo valore. oGli eventi di confronto sono mascherati. NOTA: EN_Compare, EN_Out0,EN_Out1,F_Out0,F_Out1 rimangono operativi mentre è impostato SuspendCompare.

Questa tabella descrive le variabili di uscita:

Uscite	Tipo	Commento
HSC_REF	EXPERT_REF	Riferimento all'HSC.
Error	BOOL	TRUE = indica che è stato rilevato un errore. Usare il blocco funzione EXPERTGetDiag per ottenere maggiori informazioni su questo errore rilevato.
Validity	BOOL	TRUE = indica che i valori di uscita sul blocco funzione sono validi. Nel tipo misuratore di periodo, se si supera il valore di timeout, Validity = FALSE.
Run	BOOL	TRUE = il contatore è in funzione. Nella modalità One-shot il bit Run passa a 0 quando CurrentValue raggiunge 0.
TH0	BOOL	TRUE = valore corrente del contatore > soglia 0 (se configurato nelle modalità One-shot, Modulo loop, Free Large). Attivo solo quando EN_Compare è impostato.
TH1	BOOL	TRUE = valore corrente del contatore > soglia 1 (se configurato nelle modalità One-shot, Modulo loop, Free Large). Attivo solo quando EN_Compare è impostato.
TH2	BOOL	TRUE = valore corrente del contatore > soglia 2 (se configurato nelle modalità One-shot, Modulo loop, Free large). Attivo solo quando EN_Compare è impostato.
TH3	BOOL	TRUE = valore corrente del contatore > soglia 3 (se configurato nelle modalità One-shot, Modulo loop, Free large). Attivo solo quando EN_Compare è impostato.
Modulo_Flag	BOOL	Impostato a TRUE quando il contatore supera i propri limiti nelle seguenti modalità: ocontatore Modulo loop: quando il contatore supera (rollover) il modulo o 0 ocontatore Free-large: quando il contatore supera i propri limiti.
Preset_Flag	BOOL	Impostato a TRUE tramite la sincronizzazione di: oContatore One-shot : quando il contatore preimposta e avvia oContatore Modulo loop: in caso di reset del contatore oContatore Free-large: in caso di preimpostazione del contatore oContatore Evento: in caso di riavvio del temporizzatore interno relativamente alla base di tempo oMisuratore di frequenza: in caso di riavvio del temporizzatore interno relativamente alla base di tempo
Cap_Flag	BOOL	TRUE = indica che un valore è stato bloccato nel registro di cattura. Questo flag deve essere reimpostato perché possa essere eseguita una nuova cattura.
Reflex0	BOOL	Stato di Reflex0 (se configurato nelle modalità One-shot, Modulo-Loop, Free Large). Attivo solo quando EN_Compare è impostato.
Reflex1	BOOL	Stato di Reflex1 (se configurato nelle modalità One-shot, Modulo-Loop, Free Large). Attivo solo quando EN_Compare è impostato.
Out0	BOOL	Indica lo stato di Output0.
Out1	BOOL	Indica lo stato di Output1.
CurrentValue	DINT	Valore del contatore.
