Questa sezione spiega come etichettare:

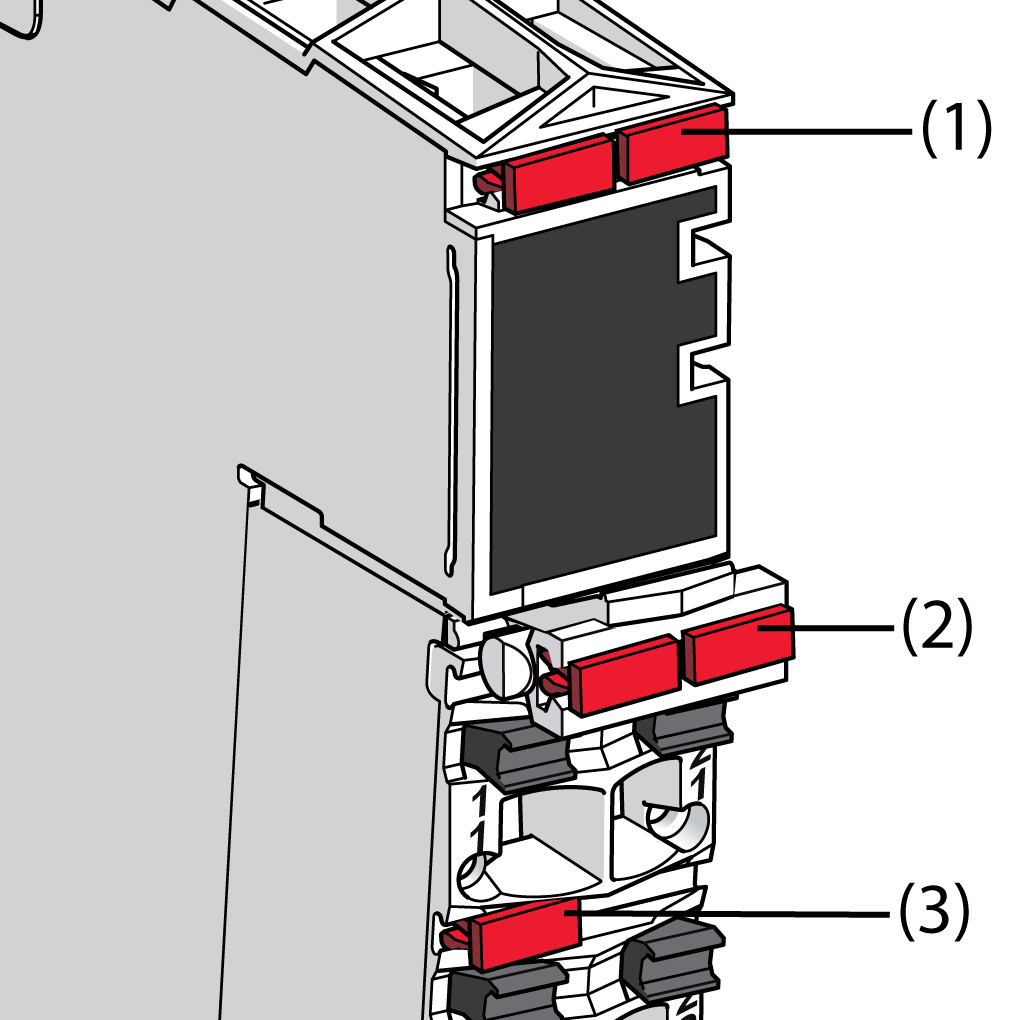

1 Il modulo elettronico
2 La graffetta di fissaggio della morsettiera
3 I connettori della morsettiera.
NOTA: la procedura seguente spiega come applicare un'etichetta utilizzando la taglierina a larghezza semplice del tool di etichettatura. Le taglierine a doppia larghezza del tool di etichettatura consentono di installare due etichette alla volta.
|
Taglierine a larghezza semplice |
Taglierine a doppia larghezza |
|---|---|
|
|
Etichettatura dei connettori della morsettiera
È possibile etichettare sia i connettori della morsettiera sia la graffa di fissaggio della morsettiera stessa.
La tabella seguente descrive come etichettare i morsetti della morsettiera:
|
Passo |
Azione |
|
|---|---|---|
|
1 |

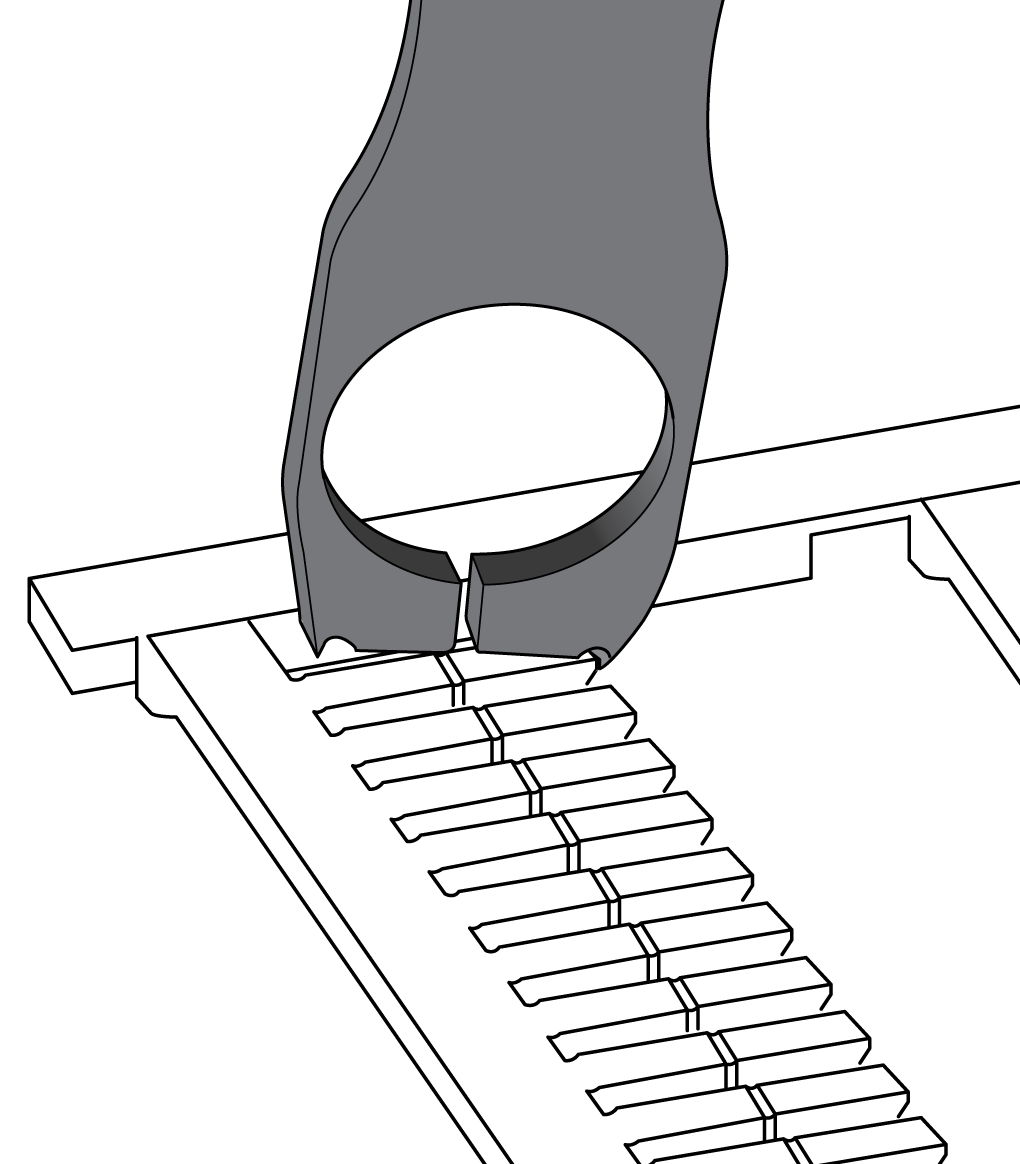

Afferrare l'etichetta desiderata con la taglierina a larghezza semplice del tool di etichettatura. |
|
|
2 |
Premere con il tool di etichettatura per separare l'etichetta. |
|
|
3 |
Centrare l'etichetta sopra lo slot della morsettiera. |
|
|
4 |

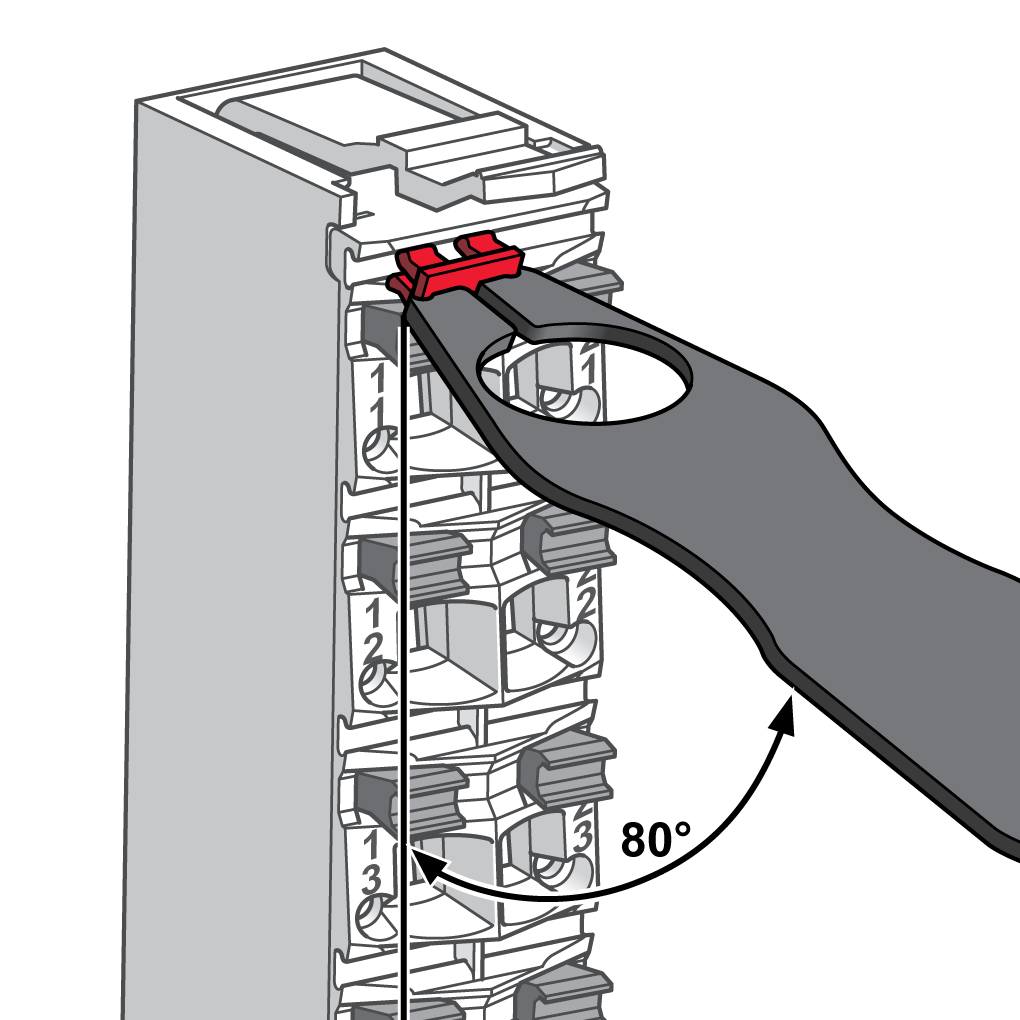

Tenere il tool di etichettatura a un angolo di circa 80° rispetto alla morsettiera. |
|
|
5 |

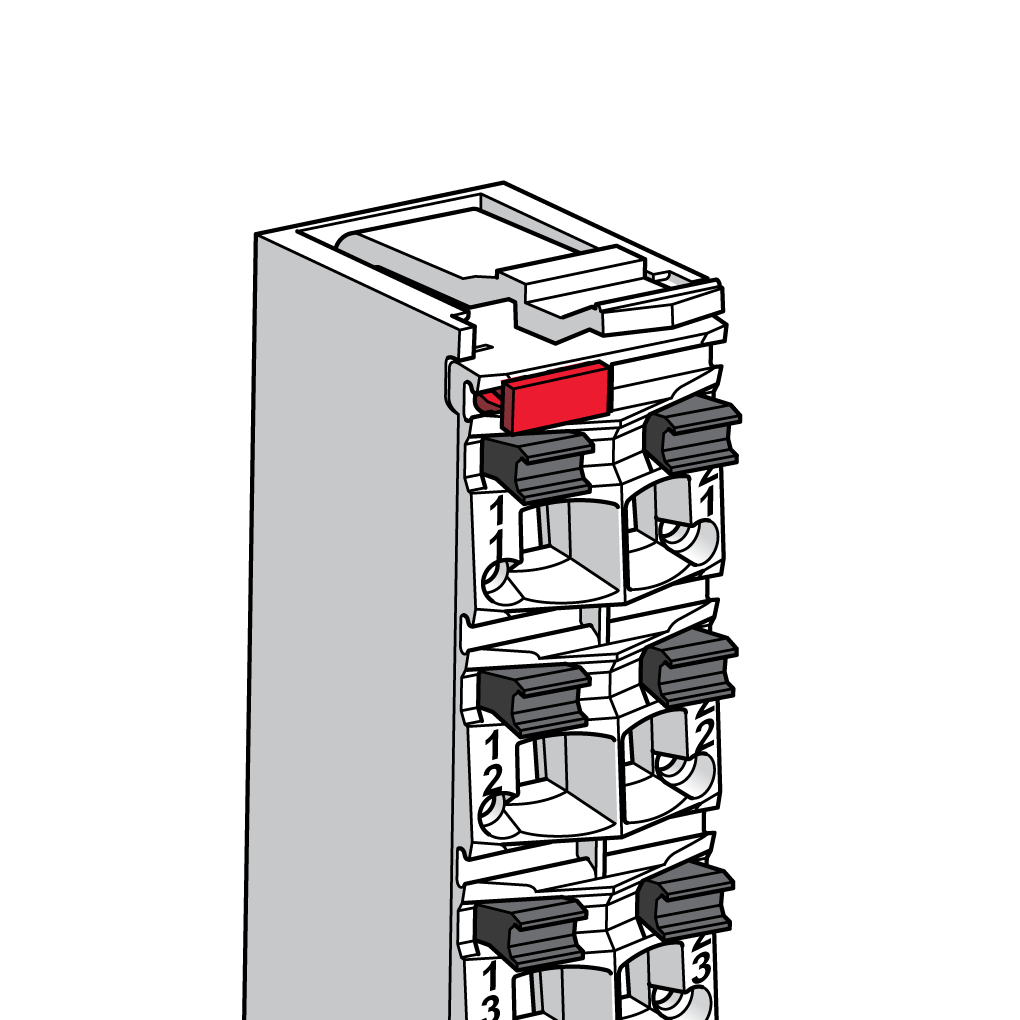

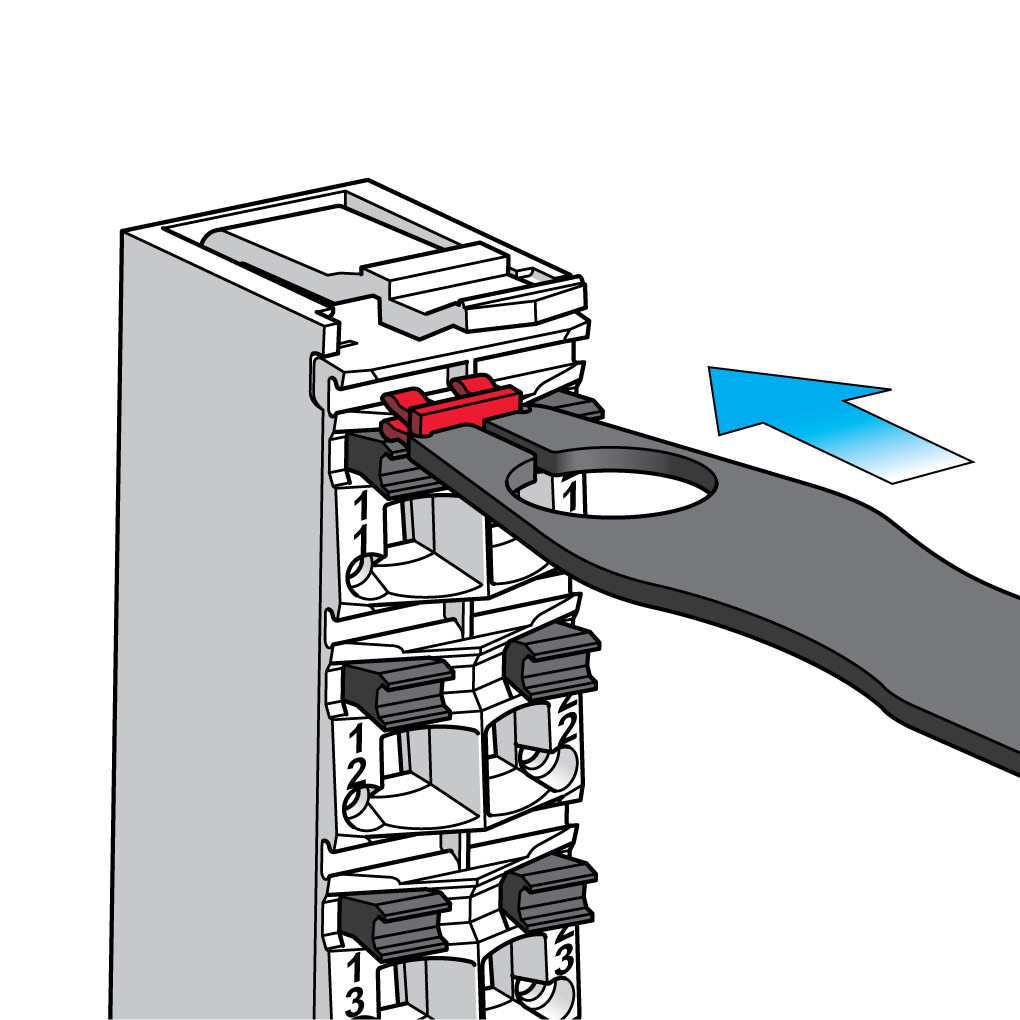

Premere con il tool di etichettatura per inserire i piedini dell'etichetta nello slot. Risultato: etichetta inserita. |
|
Etichettatura della graffetta di fissaggio della morsettiera
Per etichettare la morsettiera, inserire una o due etichette nella graffetta di fissaggio della morsettiera seguendo la stessa procedura.

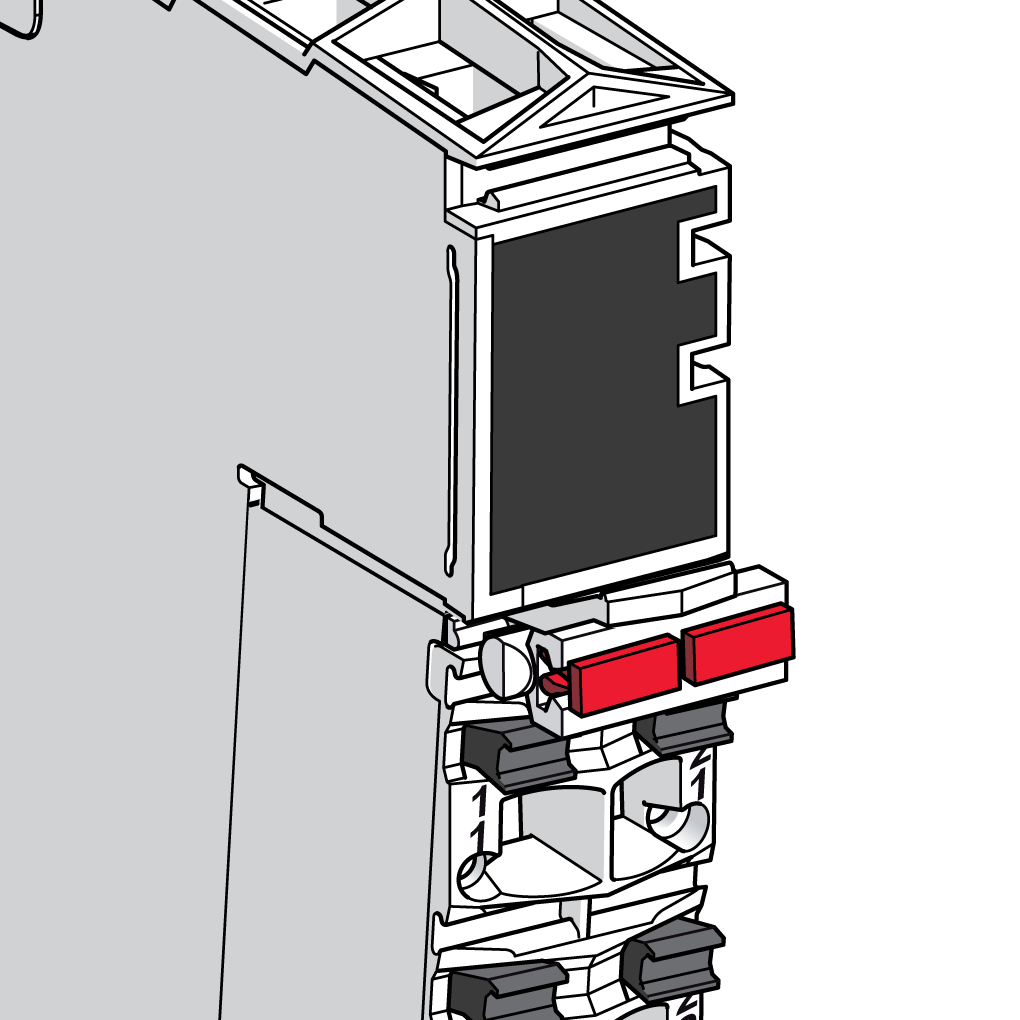

La figura seguente mostra la graffetta di fissaggio della morsettiera con l'etichetta applicata:
Etichettatura del modulo elettronico

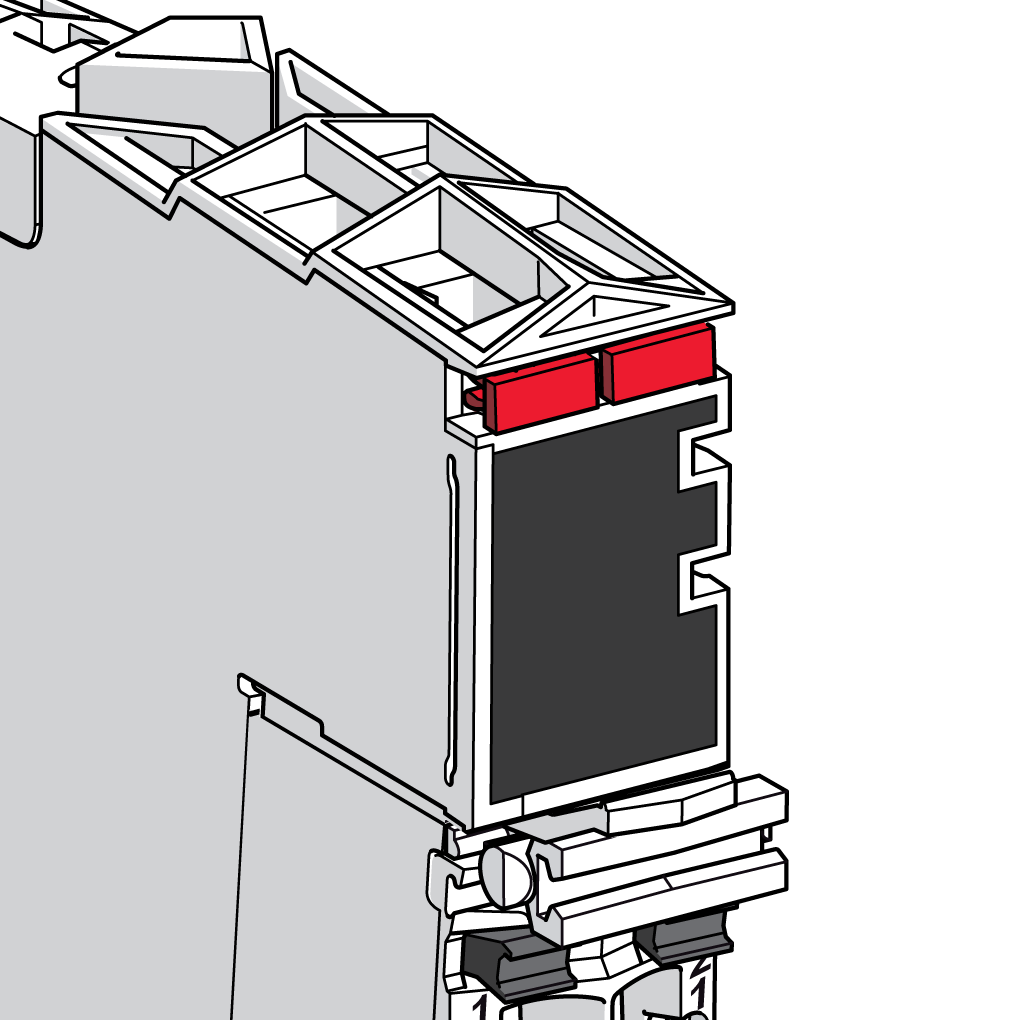

L'etichettatura del modulo elettronico avviene in modo identico a quella della morsettiera:
