Modulo di I/O standard integrato DI6DE
Il modulo di I/O standard integrato DI6DE è un modulo di ingresso digitale a 24 Vdc con 6 ingressi.
Scheda Configurazione degli I/O
Questa tabella descrive la configurazione dei parametri dei moduli:
|
Parametro |
Valore |
Valore predefinito |
Unità |
Descrizione |
|---|---|---|---|---|
|
Filtro d'ingresso |
0 - 250 |
10 (1 ms) |
0,1 ms |
Specifica il tempo di filtro degli ingressi digitali |

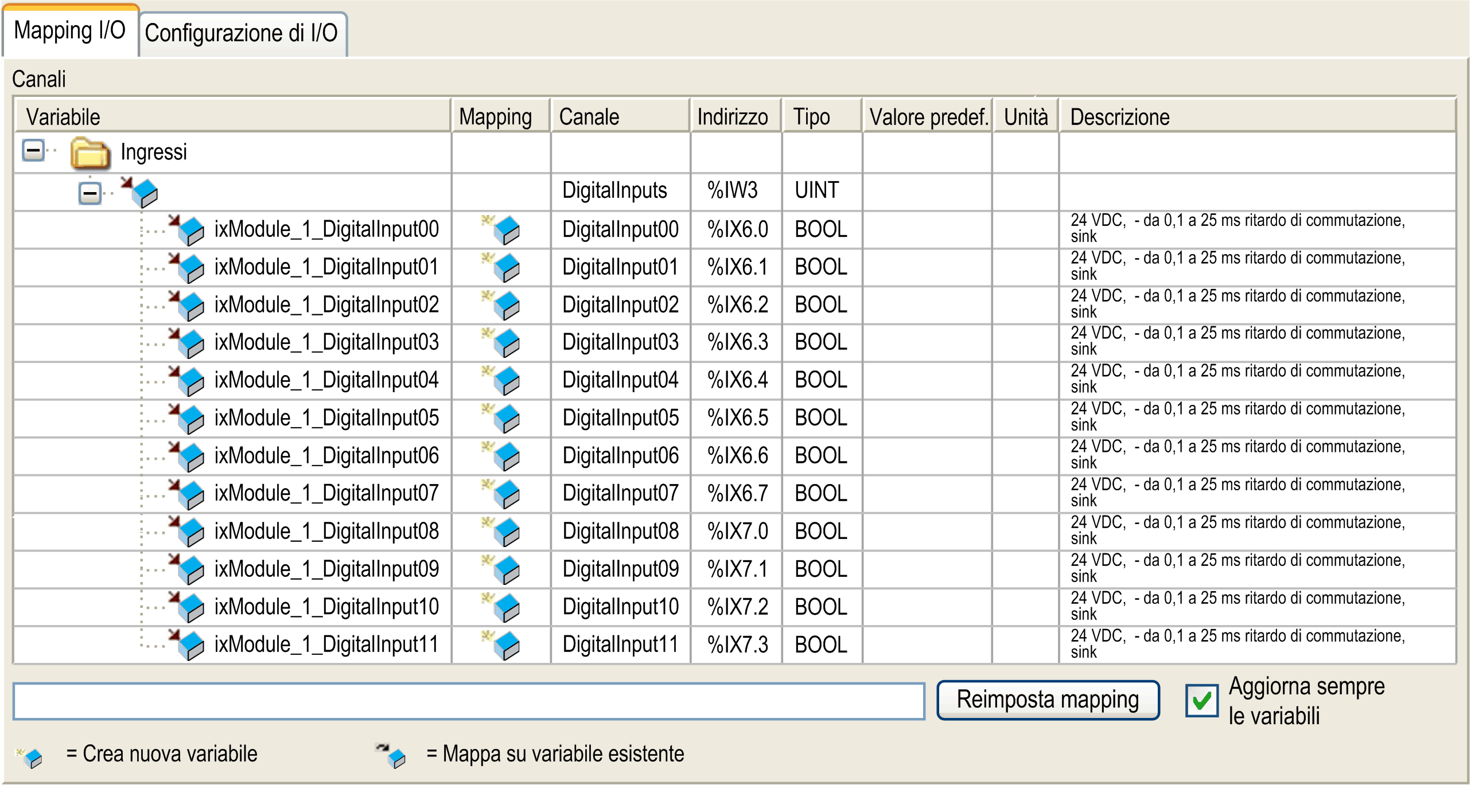

Nella scheda Mapping I/O è possibile definire e assegnare un nome alle variabili. In questa scheda vengono fornite anche informazioni aggiuntive, quali l'indirizzamento topologico.
Per ulteriori descrizioni generiche, vedere Descrizione della scheda Mapping I/O.
Nella seguente tabella è descritta la configurazione di Mapping I/O del DI6DE:
|
Variabile |
Canale |
Tipo |
Valore predefinito |
Descrizione |
|
|---|---|---|---|---|---|
|
Ingressi |
DigitalInputs |
USINT |
- |
Stato di tutti gli ingressi (bit 7-8 = 0, non utilizzati) |
|
|
|
DigitalInput00 |
BOOL |
- |
Stato dell'ingresso 0 |
|
|
... |
... |
||||
|
DigitalInput05 |
Stato dell'ingresso 5 |
||||
