PWM_M258: comando di un segnale a modulazione di ampiezza impulso

Panoramica

Il blocco funzione Pulse Width Modulation comanda un'uscita di un segnale modulato in ampiezza a un ciclo di lavoro e frequenza specificati.

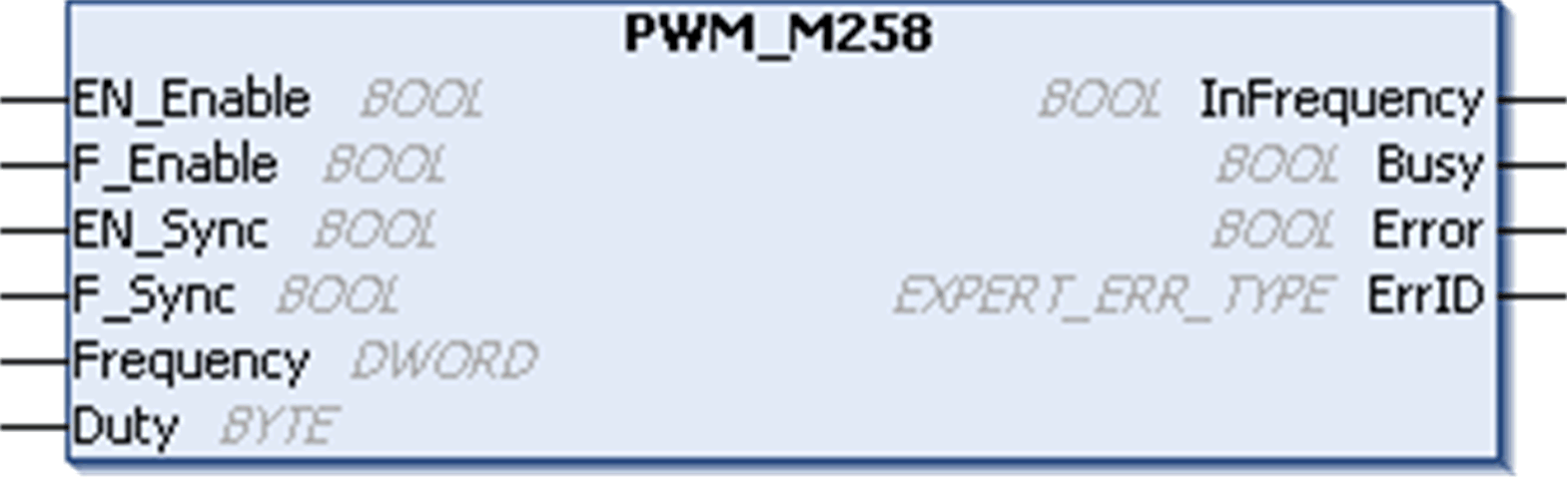

Rappresentazione grafica

Rappresentazione IL e ST

Per la rappresentazione generale in linguaggio IL o ST, fare riferimento al capitolo Differenza tra funzioni e blocchi funzione.

Variabili di ingresso

Questa tabella descrive le variabili d'ingresso:

Ingressi	Tipo	Commento
EN_Enable	BOOL	TRUE = autorizza l'abilitazione PWM tramite l'ingresso IN_EN (se configurato).
F_Enable	BOOL	TRUE = forza la funzione di attivazione.
EN_SYNC	BOOL	TRUE = autorizza il riavvio tramite l'ingresso IN_Sync del timer interno in relazione alla base tempo (se configurata).
F_SYNC	BOOL	Sul fronte di salita, forza un riavvio del timer interno in relazione alla base tempo.
Frequenza	DWORD	Frequenza del segnale di uscita Pulse Width Modulation in decimi di Hz (campo: 1 (0,1 Hz) - 200.000 (20 kHz)).
Duty	BYTE	Ciclo di lavoro del segnale di uscita Pulse Width Modulation in % (campo: 0 - 100).

Variabili di uscita

Questa tabella descrive le variabili di uscita:

Uscite	Tipo	Commento
InFrequency	BOOL	TRUE = il segnale Pulse Width Modulation viene normalmente emesso alla frequenza e ciclo di lavoro specificati.
Busy	BOOL	Busy indica che è in corso un comando di modifica: viene modificata la frequenza. Impostato a TRUE quando è impostato il comando Attiva e il segnale Generatore di frequenza non viene emesso alla frequenza specificata. Reimpostato a FALSE quando è impostato InFrequency o Error o quando è reimpostato il comando Enable. Quando l'esecuzione di una modifica dei comandi è immediata, Busy rimane FALSE.
Errore	BOOL	TRUE = indica che è stato rilevato un errore.
ErrID	EXPERT_ERR_TYPE	Quando Error è impostata: tipo dell'errore rilevato.
