1

Selezionare la scheda Librerie nel Catalogo software e fare clic su Librerie.

Selezionare nell'elenco Controller > M258 > M258 Expert IO > OutputGenerator > PWM_M258 e trascinare l'elemento nella finestra POU.

2

Selezionare l'istanza del blocco funzione facendo clic su .

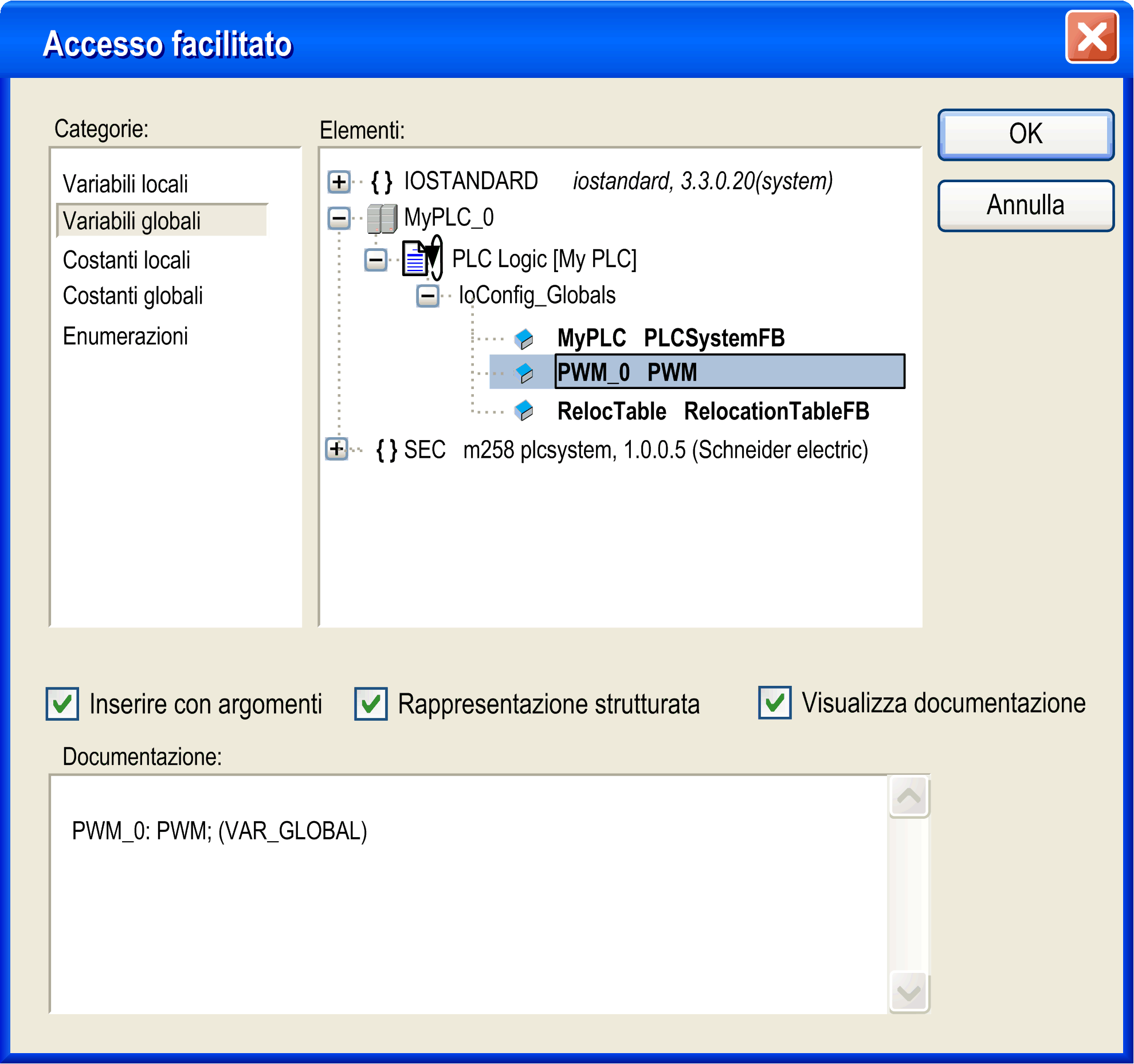

Viene visualizzata la finestra di dialogo Input Assistant. Selezionare la variabile globale che fa riferimento al PWM aggiunto durante la configurazione e confermare.

NOTA: Se l'istanza del blocco funzione non è visibile, verificare che la funzione PWM sia configurata.

3

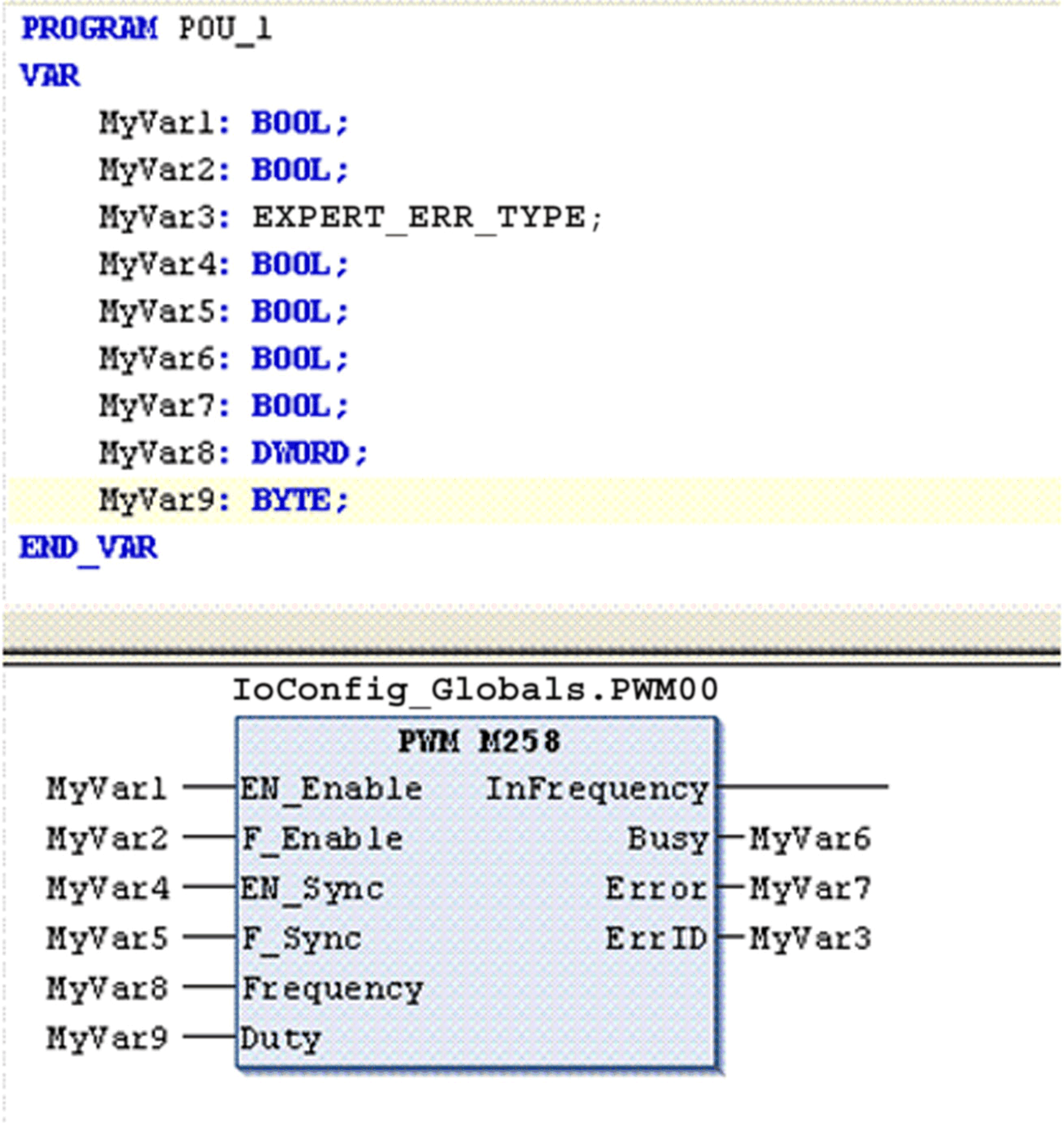

Gli ingressi e le uscite sono descritti più approfonditamente nel blocco funzione.

L'interazione tra gli ingressi e le uscite è descritta più approfonditamente nella sezione Informazioni generali.
