Il Modicon M262 Logic/Motion Controller dispone di 4 uscite digitali integrate.
Le uscite digitali sono collegate sul lato anteriore del controller.
|
|
|
RISCHIO DI INCENDIO |
|
Utilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori. |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Caratteristiche delle uscite veloci
La tabella seguente descrive le caratteristiche delle uscite digitali integrate:
|
Caratteristiche |
Valore |
|
|---|---|---|
|
Numero di canali di uscita |
4 uscite (Q0 - Q3) |
|
|
Tipo di uscita |
Transistor |
|
|
Tipo segnale uscita |
Source (push-pull) |
|
|
Tensione di uscita nominale |
24 Vcc |
|
|
Corrente di uscita |
500 mA |
|
|
Corrente di uscita totale |
2 A |
|
|
Corrente di dispersione allo spegnimento |
< 0,01 mA |
|
|
Potenza massima della lampada a filamento |
1,5 W max. |
|
|
Tempo di accensione |
1 μs max. |
|
|
Tempo di spegnimento |
1 μs max. |
|
|
Protezione da cortocircuito o sovraccarico |
Sì. Corrente tipica 5 A per uscita. Difetto gestito dal gruppo: Q0 - Q3 |
|
|
Riarmo automatico dopo un cortocircuito o un sovraccarico |
Sì, 10 sec. (attivato/disattivato dal software EcoStruxure Machine Expert) |
|
|
Isolamento |
Tra canali di uscita |
No |
|
Tra uscita e logica interna |
550 Vca per 1 minuto |
|
|
Tra uscita e ingresso |
550 Vca per 1 minuto |
|
|
Lunghezza del cavo |
< 30 m (98.4 ft) |
|
|
Tipo di collegamento |
Morsettiera a molla rimovibile |
|
|
Durata del connettore per numero di inserimenti/rimozioni |
Oltre 100 volte |
|
|
NOTA: Per ulteriori informazioni sulla protezione delle uscite, vedere la sezione Protezione delle uscite contro i danni da sovraccarichi induttivi. |
||

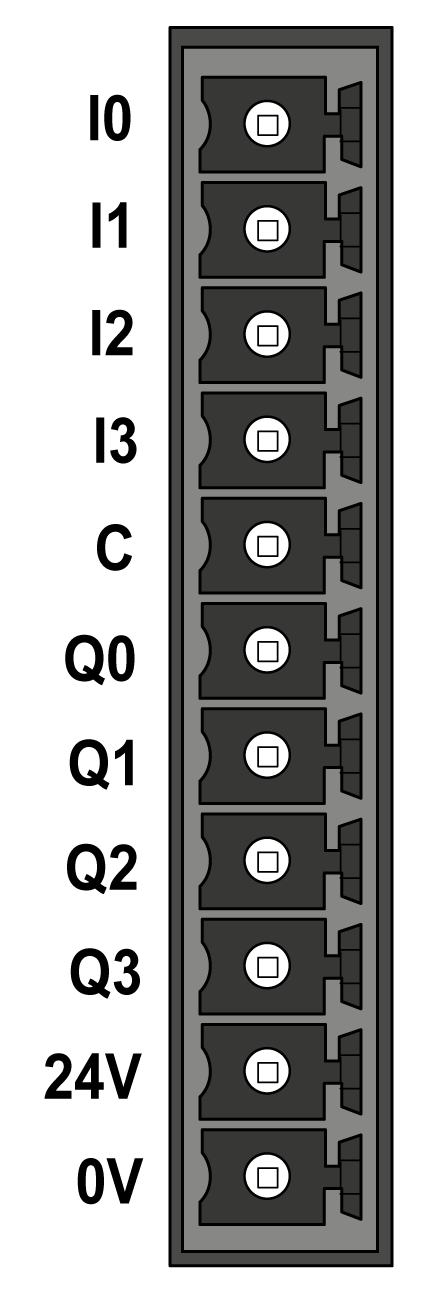

L'illustrazione seguente mostra l'assegnazione dei pin del connettore:
Questa tabella descrive l'assegnazione dei pin del connettore degli I/O integrati:
|
Pin |
Etichetta |
Descrizione |
|---|---|---|
|
6 |
Q0 |
Uscita digitale 0 |
|
7 |
Q1 |
Uscita digitale 1 |
|
8 |
Q2 |
Uscita digitale 2 |
|
9 |
Q3 |
Uscita digitale 3 |
|
10 |
24V |
Alimentazione 24 Vcc uscite ed encoder |
|
11 |
0V |
Alimentazione 0 Vcc uscite ed encoder |
Caratteristiche alimentazione uscite/encoder
Questa tabella mostra le caratteristiche dell'alimentazione fornita dal controller alle uscite digitali integrate e all'interfaccia dell'encoder.
|
Caratteristiche |
Valore |
|---|---|
|
Tensione nominale |
24 Vcc |
|
Campo di tensione alimentazione |
20,4 - 28,8 Vcc (ondulazione ± 10% Un) |
|
Tipo alimentazione |
PELV |
|
Corrente ingresso max |
2,6 A |
|
Picco di corrente |
Non limitata |
|
Immunità caduta di tensione |
No |
|
Protezione contro inversione di polarità |
Sì |
|
Protezione da sovraccarico |
No. Fusibile ad azione lenta da 4 A non sostituibile |
|
Protezione da sovracorrente |
No |
|
Rilevamento presenza tensione |
Sì, tipico >16 V Diagnostica codici stato I/O disponibile nel software EcoStruxure Machine Expert |
|
Isolamento |
550 Vca per 1 minuto |
|
Lunghezza del cavo |
< 3 m (9.84 ft) |

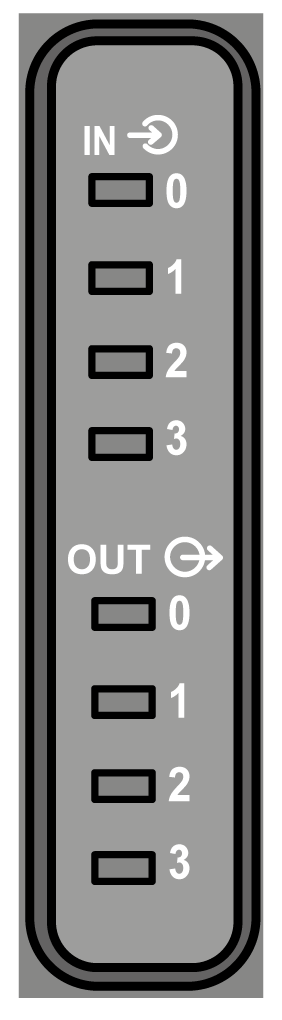

Questa illustrazione mostra i LED di stato degli I/O:
|
LED |
Colore |
Stato |
Descrizione |
|---|---|---|---|
|
0...3 |
Verde |
Acceso |
Il canale di uscita corrispondente è attivato |
|
Spento |
Il canale di uscita corrispondente è disattivato |
NOTA: I LED indicano lo stato logico di ogni uscita.
Vedere Miglior prassi per il cablaggio.
Perturbazioni elettromagnetiche possono provocare un funzionamento imprevisto dell’applicazione.
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
oAdattare il filtraggio programmabile alla frequenza applicata agli ingressi. oDove richiesto, utilizzare cavi schermati collegati alla terra funzionale tramite la barra di messa a terra TM2XMTGB. oUtilizzare una specifica alimentazione a 24 Vcc per ingressi e uscite. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Schema di cablaggio delle uscite veloci

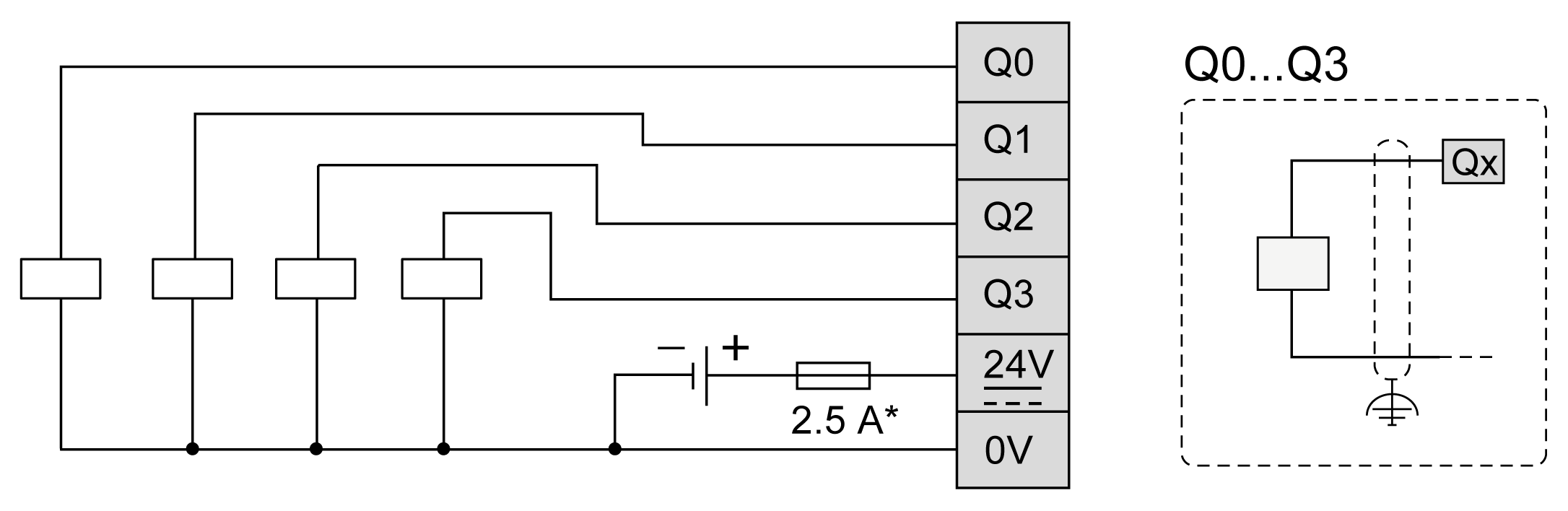

Questa illustrazione mostra lo schema di cablaggio delle uscite veloci:
* Utilizzare un fusibile di tipo T appropriato per il carico, per non superare 2,5 A
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Verificare che il cablaggio effettivo rispetti le connessioni indicate nello schema di cablaggio. In particolare, che sia collegato il morsetto 24V, che al morsetto 24V sia collegato solo 24 Vcc e che al morsetto 0V sia collegato solo 0 Vcc. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
