Gli usi principali della scheda SD sono:
oDownload di una nuova applicazione nel controller senza utilizzare il software EcoStruxure Machine Expert.
oAggiornamento del firmware del controller
oClonazione di firmware o applicazione del controller
oApplicazione di modifiche post configurazione al controller (ad esempio, modifica indirizzi IP o configurazione linea seriale)
oApplicazione file di ricetta
oRecupero dei file di registrazione dati
Il file system della scheda SD è FAT32. I file della scheda SD possono essere quindi utilizzati direttamente sul computer.
Quando si utilizza la scheda SD, seguire le istruzioni riportate di seguito per evitare la distruzione dei dati interni della scheda SD o il malfunzionamento della scheda SD a causa di:
|
AVVISO |
|
PERDITA DI DATI DELL'APPLICAZIONE |
|
oNon conservare la SD Card ove sia presente elettricità statica o probabili campi magnetici. oNon conservare la scheda SD in luoghi che ricevono la luce solare diretta, in prossimità di fonti di calore, né in ambienti soggetti a temperature elevate. oNon piegare la scheda SD. oNon lasciare cadere la SD Card ed evitare urti con altri oggetti. oMantenere la SD Card asciutta. oNon toccare i contatti della SD Card. oNon provare a smontare o modificare la SD Card. oUtilizzare solo SD Card formattate in FAT o in FAT32. |
|
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature. |
M262 Logic/Motion Controller non riconosce le schede SD con formattazione NTFS. Formattare la scheda SD sul computer utilizzando FAT o FAT32.
Quando si utilizza M262 Logic/Motion Controller e una SD Card, rispettare quanto segue per evitare perdite di dati importanti:
oLa perdita accidentale di dati può verificarsi in qualunque momento. Una volta persi, i dati del non possono più essere recuperati.
oSe si estrae la scheda SD forzatamente, i dati contenuti sulla scheda SD possono danneggiarsi.
oLa rimozione di una scheda SD durante l'accesso (LED SD lampeggiante in giallo) può danneggiare la scheda SD o corromperne i dati contenuti.
oSe la scheda SD non viene posizionata correttamente quando la si inserisce nel controller, i dati della scheda e del controller possono venire danneggiati.
|
AVVISO |
|
PERDITA DI DATI DELL'APPLICAZIONE |
|
oEseguire il backup della SD Card regolarmente. oQuando si accede alla SD Card non mettere fuori tensione o resettare il controller, e non inserire o rimuovere la SD Card durante il suo accesso. |
|
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature. |

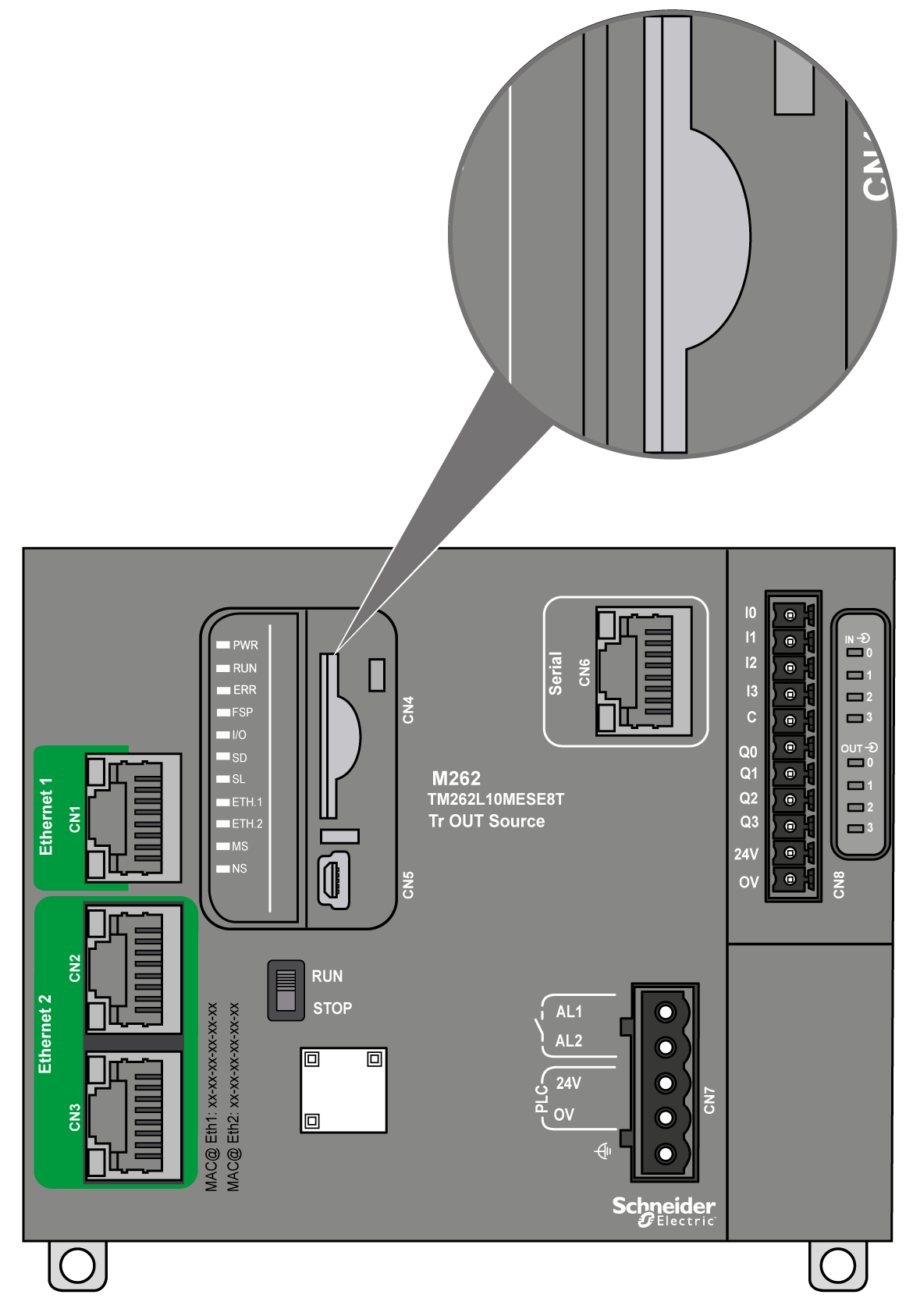

La seguente figura mostra lo slot della scheda SD:

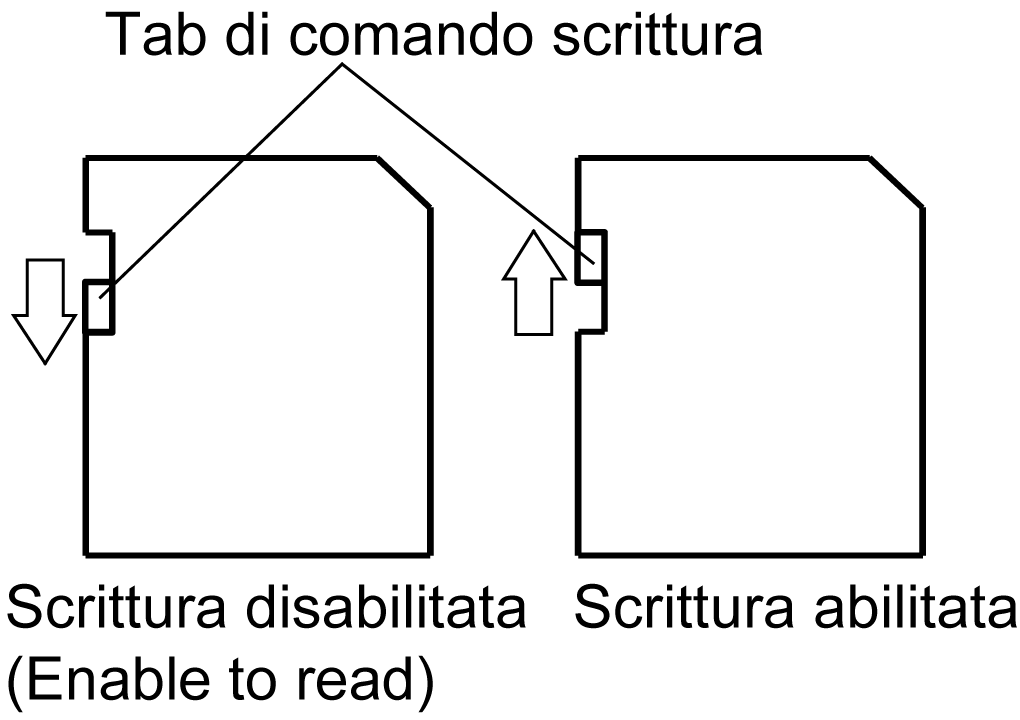

È possibile impostare la linguetta di protezione da scrittura per impedire le operazioni di scrittura sulla scheda SD. Spingere la linguetta verso l'alto, come mostrato nell'esempio a destra, per rilasciare il blocco e consentire la scrittura sulla scheda SD. Prima di utilizzare una scheda SD, leggere le istruzioni del costruttore.
|
Passo |
Azione |
|---|---|
|
1 |

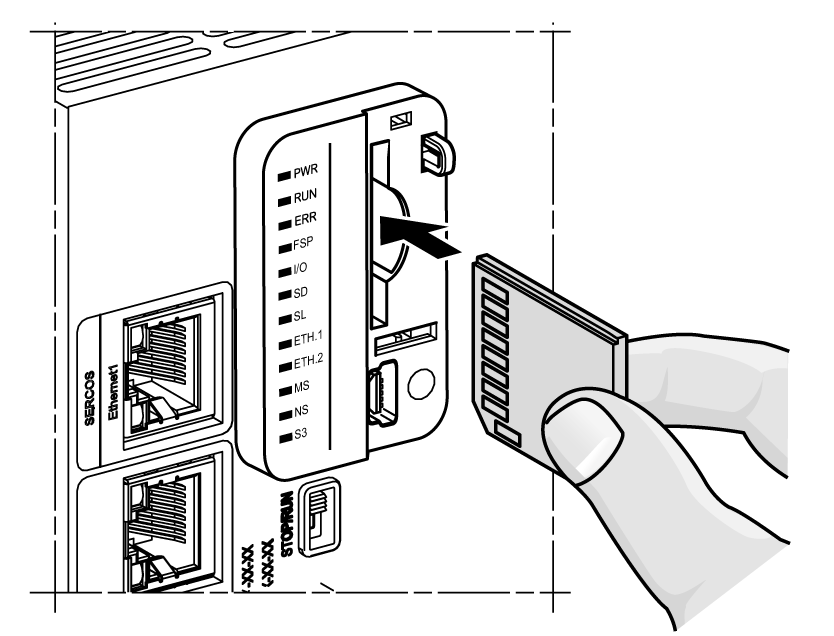

Inserire la scheda SD nel relativo slot:
|
|
2 |

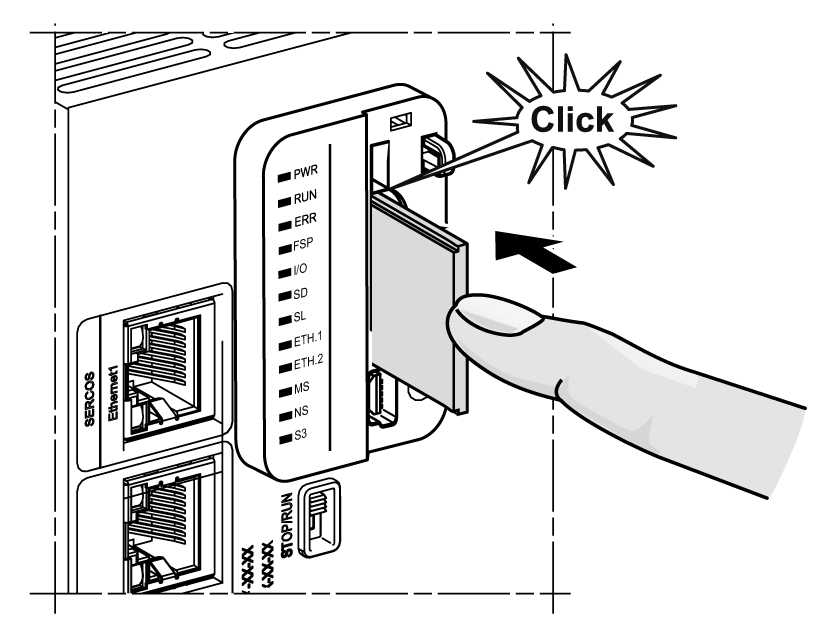

Spingere fino a sentire uno scatto.
|
Caratteristiche dello slot della scheda SD
|
Argomento |
Caratteristiche |
Descrizione |
|---|---|---|
|
Tipo supportato |
Capacità standard |
SD (SDSC) |
|
Alta capacità |
SDHC |
|
|
Memoria globale |
Dimensioni |
32 GB max. (Solo SDHC) |
|
Caratteristiche |
Descrizione |
|---|---|
|
Durabilità azioni di rimozione della SD card |
Minimo 1000 volte |
|
Tempo di conservazione file |
10 anni a 25 °C (77 °F) |
|
Tipo flash |
SLC NAND |
|
Dimensione della memoria |
256 MB |
|
Temperatura ambientale d'esercizio |
–10 - +85°C (14...185 °F) |
|
Temperatura di immagazzinaggio |
–25 - +85 °C (–13...185...+ °F) |
|
Umidità relativa |
95% max. senza condensa |
|
Cicli di scrittura/cancellazione |
3.000.000 (approssimativamente) |
NOTA: il TMASD1 è stato rigorosamente testato in associazione al controller. Per altri tipi di schede in commercio, consultare il rappresentante di vendita locale.

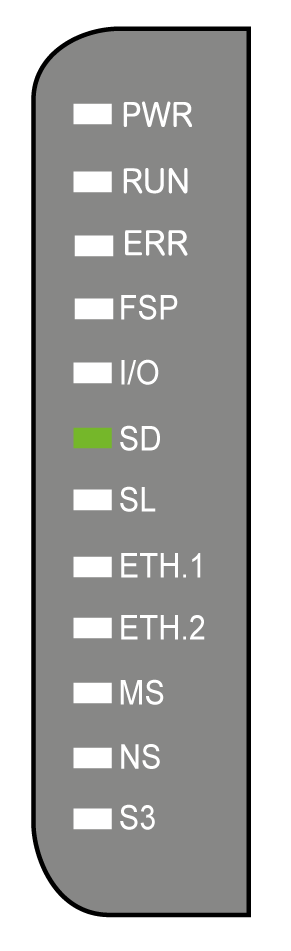

La seguente figura mostra i LED di stato SD:
Nella tabella seguente è descritto il LED di stato SD:
|
Etichetta |
Descrizione |
LED |
|
|---|---|---|---|
|
Stato |
Descrizione |
||
|
SD |
Scheda SD |
Verde fisso |
Aggiornamento firmware in corso. |
|
Verde lampeggiante |
Aggiornamento firmware o esecuzione script in corso. |
||
|
Giallo fisso |
Aggiornamento firmware o esecuzione script non riuscito. |
||
|
Giallo lampeggiante |
Accesso in corso alla scheda SD (esecuzione script in corso). |
||
|
Spento |
Nessuna attività sulla scheda SD. |
||
