Cablaggio PC di messa in servizio e bus di campo
Cablaggio del PC di messa inservizio
|
Passo
|
Azione
|
|
1
|
Collegare il cavo Ethernet alla scheda di rete del PC di messa in servizio e a una delle porte Ethernet 2 del Logic/Motion Controller. Le porte sono etichettate con CN2 e CN3 sul dispositivo.
|
Cablaggio del bus Sercos
NOTA: Il bus Sercos può essere utilizzato solo nell'architettura a linea singola.
Il cablaggio seguente del bus Sercos è relativo al progetto di esempio descritto in questa guida. Gli slave Sercos possono essere collegati in alternativa in qualsiasi altro ordine.
|
Passo
|
Azione
|
|
1
|

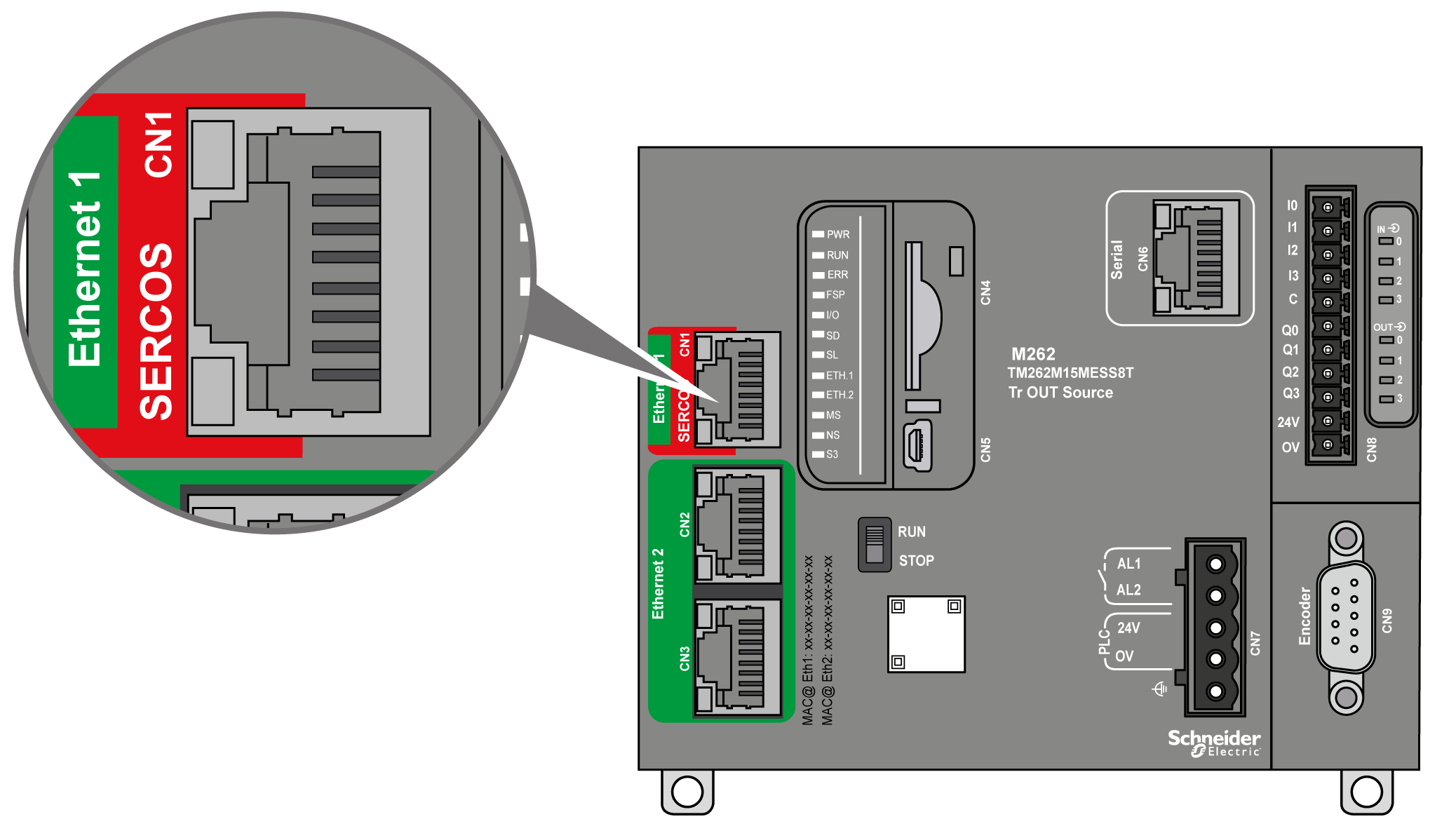

Collegare il cavo Sercos alla porta Ethernet 1 del Logic/Motion Controller. La porta è etichettata con SERCOS CN1 sul dispositivo.
|
|
2
|
Sul SLC, collegare questo cavo a una delle porte Sercos III RJ45.
|
|
3
|
Continuare il bus Sercos collegando un secondo cavo nella porta Sercos III RJ45 libera del SLC e collegare a una delle porte Sercos dell'accoppiatore del bus TM5NS31.
|
|
4
|
Se richiesto, continuare il bus Sercos al successivo accoppiatore del bus TM5NS31 o a un altro slave Sercos (azionamenti e così via) utilizzato.
|
L'accoppiatore del bus TM5NS31 rileva i dispositivi di I/O TM5/TM7 automaticamente e crea un'immagine di processo locale corrispondente della configurazione hardware data. Non è quindi richiesto ulteriore cablaggio del segnale.
