SINGLE_WRITESINGLE_WRITE: scrittura di un solo registro in un dispositivo Modbus

Descrizione della funzione

Il blocco funzione SINGLE_WRITE scrive un singolo registro interno su un dispositivo Modbus esterno.

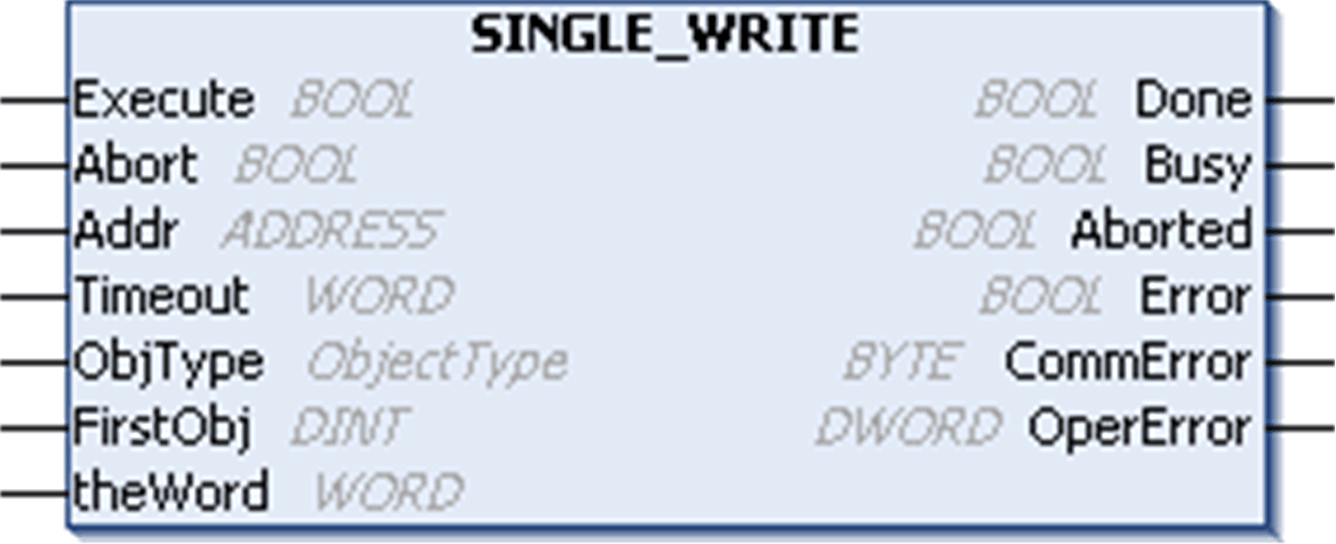

Rappresentazione grafica

SINGLE_WRITE - Descrizione specifica del parametro

Ingresso	Tipo	Commento
ObjType	ObjectType	ObjType descrive il tipo di oggetto(i) da scrivere (solo MW).
FirstObject	DINT	FirstObject è l'indice dell'oggetto da scrivere.
theWord	WORD	questo ingresso contiene il valore da scrivere.

I parametri di ingresso e di uscita comuni a tutti i blocchi funzionali della libreria PLCCommunication sono descritti in altre sezioni.

Esempio

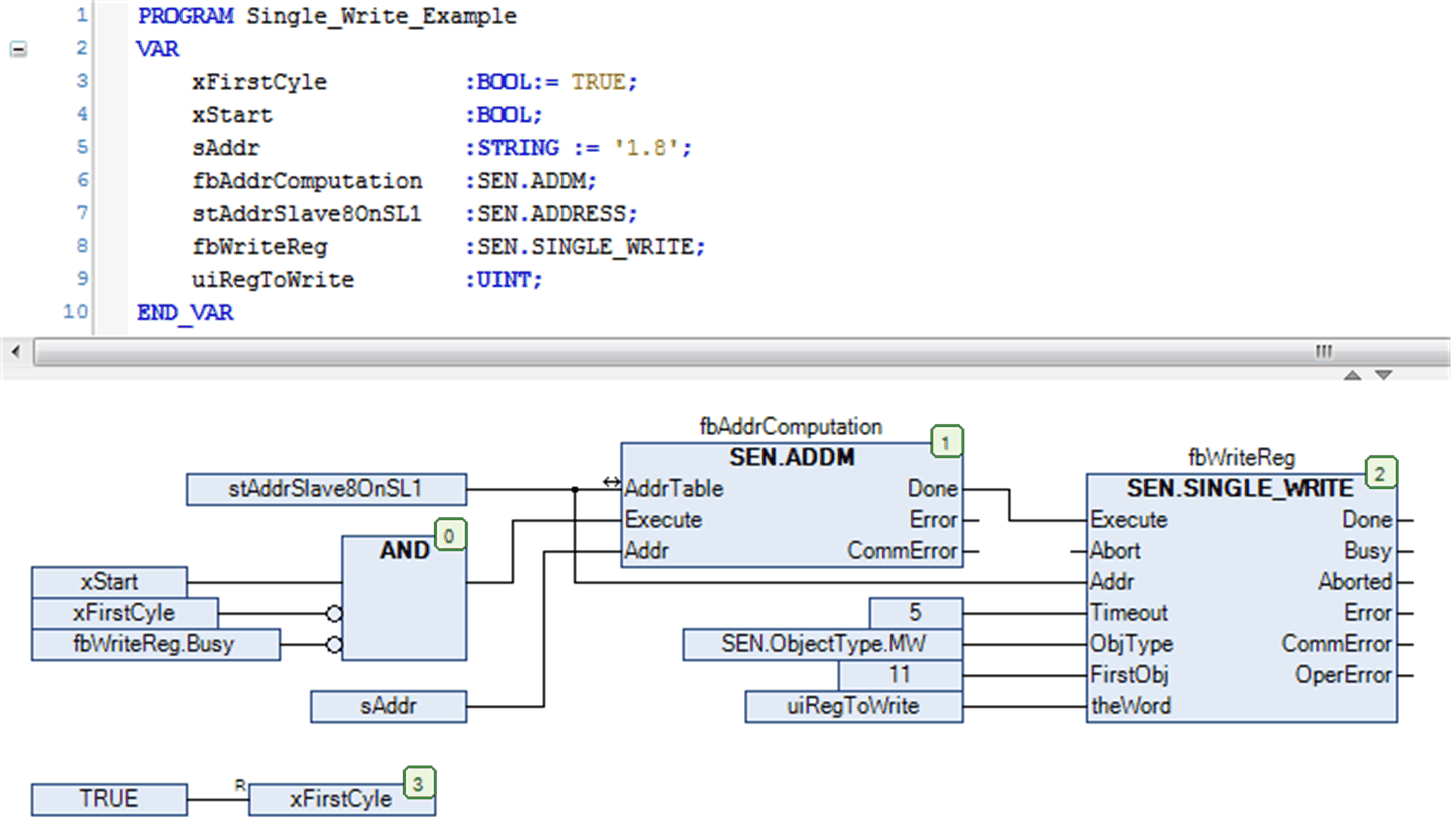

Questo esempio mostra l'implementazione del blocco funzione SINGLE_WRITE in combinazione con il blocco funzione ADDM per scrivere un singolo registro all'indirizzo 11 di uno slave Modbus. Lo slave Modbus è specificato con indirizzo 8 e deve essere accessibile tramite l'interfaccia seriale 1. Il presupposto è che Modbus Manager sia configurato come master nell'interfaccia di linea seriale 1.
