Questo modulo di espansione è un modulo di uscita a 8 contatti, per il controllo della temperatura, con connettori RJ11.
Per ulteriori informazioni sull'hardware, vedere TM2ARI8LRJ.
Se il canale analogico è stato cablato fisicamente per un segnale di tensione e si configura il canale per un segnale di corrente in EcoStruxure Machine Expert, si possono causare danni al circuito analogico.
|
AVVISO |
|
APPARECCHIATURA NON FUNZIONANTE |
|
Verificare che il cablaggio fisico del circuito analogico sia compatibile con la configurazione software per il canale analogico. |
|
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature. |

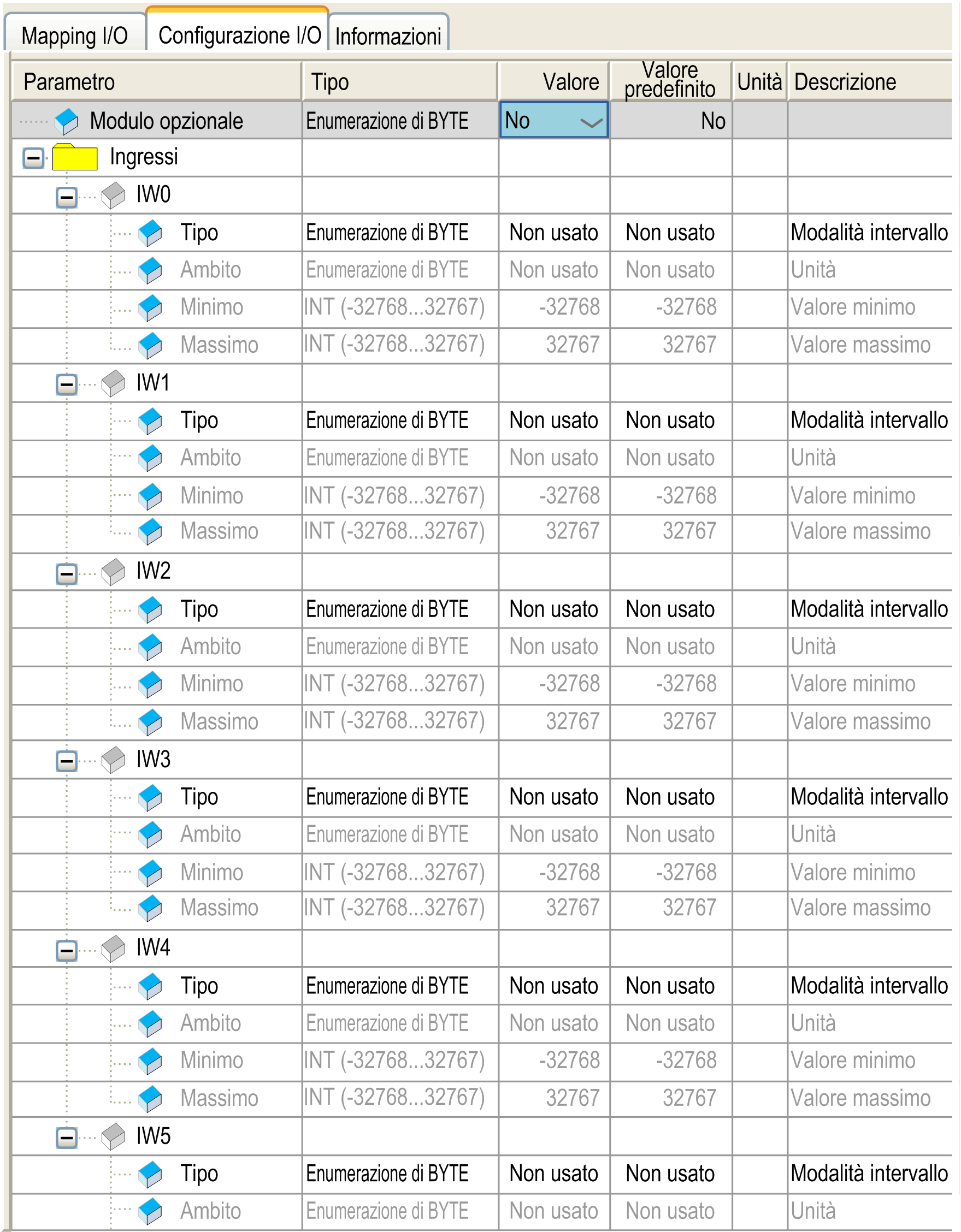

Questa tabella permette di configurare il modulo come modulo opzionale e di configurarne gli ingressi.
Per ciascuno ingresso è possibile definire:
|
Parametro |
Valore |
Valore predefinito |
Descrizione |
|
|---|---|---|---|---|
|
Tipo |
Non utilizzato PT100 PT1000 |
Non utilizzato |
Identifica la modalità del canale. |
|
|
Ambito |
Non utilizzato Normale Personalizzato Celsius (0,1°C) Fahrenheit (0,1 °F) |
Non utilizzato |
Identifica il campo di valori per il canale. |
|
|
Minimo |
Normale |
0 |
0 |
Specifica il limite di misura inferiore. |
|
Celsius (0,1°C) |
Vedere la tabella di seguito |
Vedere la tabella di seguito |
||
|
Fahrenheit (0,1 °F) |
||||
|
Personalizzato |
-32768...32767 |
-32768 |
||
|
Massimo |
Normale |
4095 |
4095 |
Specifica il limite di misura superiore. |
|
Celsius (0,1°C) |
Vedere la tabella di seguito |
Vedere la tabella di seguito |
||
|
Fahrenheit (0,1 °F) |
||||
|
Personalizzato |
-32768...32767 |
32767 |
||
|
Ambito |
Normale |
Celsius (0,1°C) |
Fahrenheit (0,1 °F) |
|||
|---|---|---|---|---|---|---|
|
Minimo |
Massimo |
Minimo |
Massimo |
Minimo |
Massimo |
|
|
PT100 |
0 |
4095 |
-2000 |
6000 |
-3280 |
11120 |
|
PT1000 |
0 |
4095 |
-500 |
2000 |
-580 |
3920 |
Per ulteriori descrizioni di carattere generale, fare riferimento alla Descrizione della scheda Configurazione I/O.

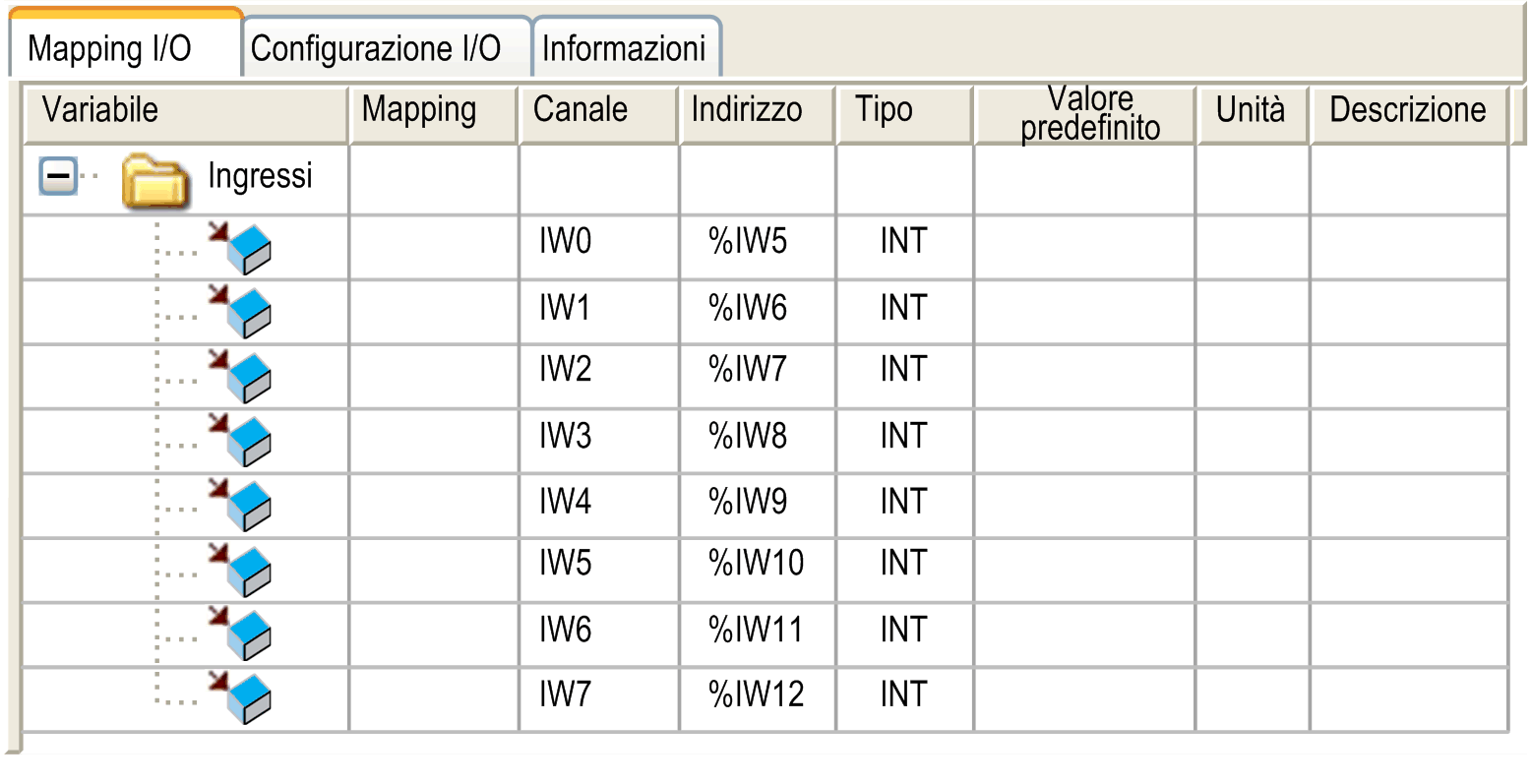

Identifica gli indirizzi di ciascun ingresso e il nome del canale:
|
Canale |
Tipo |
Descrizione |
|---|---|---|
|
IW0 |
INT |
Valore corrente dell'ingresso 0 |
|
... |
... |
... |
|
IW7 |
INT |
Valore corrente dell'ingresso 7 |
Per ulteriori descrizioni generiche, vedere Descrizione della scheda Mapping I/O.
