Questo modulo di espansione è un modulo di ingresso a 4 contatti/uscita a 4 contatti con una morsettiera.
Per ulteriori informazioni sull'hardware, vedere TM2DMM8DRT.

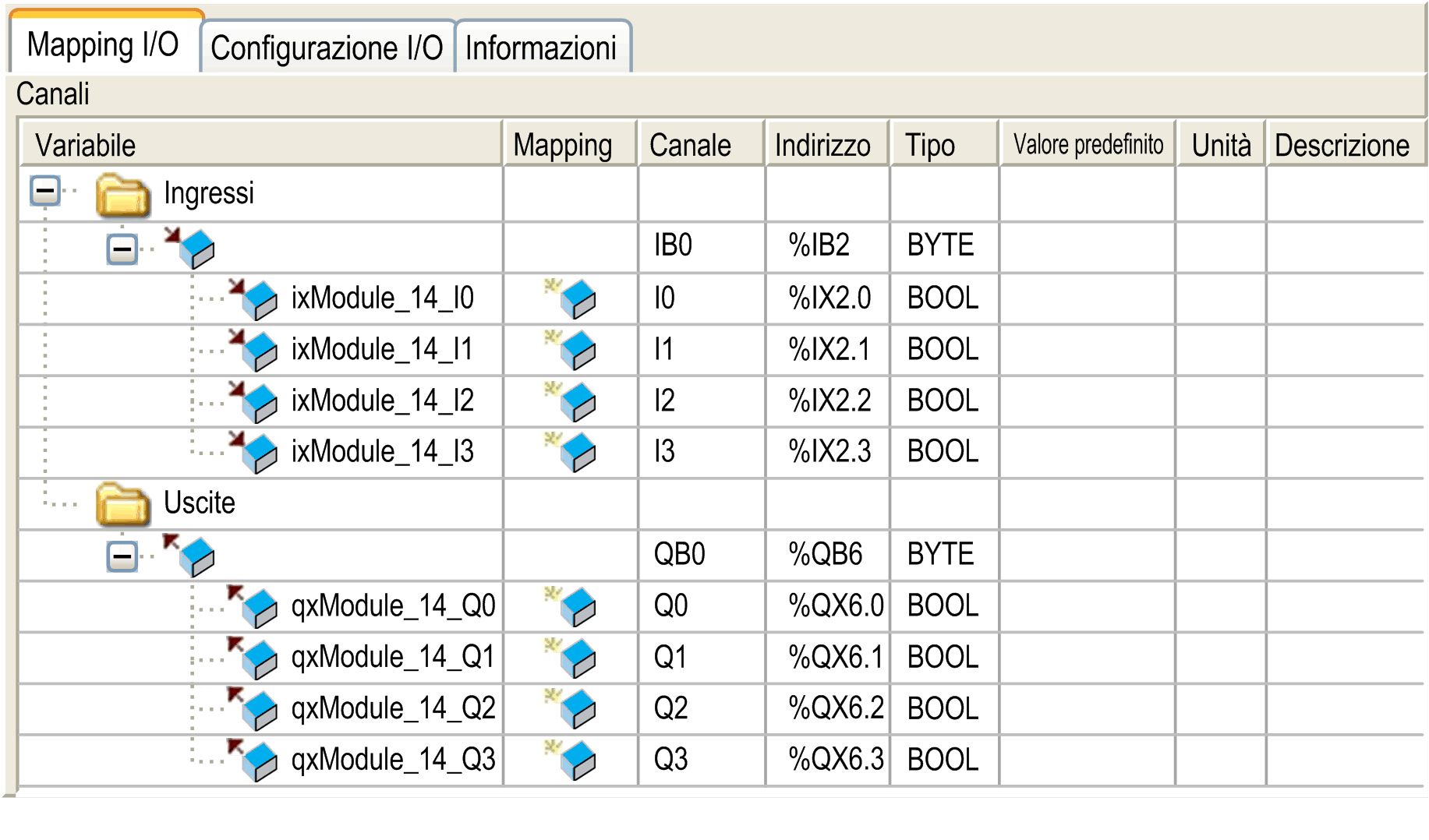

Questa tabella identifica gli indirizzi di ogni ingresso e uscita con il nome del canale.
|
Canale |
Tipo |
Valore predefinito |
Descrizione |
|
|---|---|---|---|---|
|
Ingressi |
IB0 |
BYTE |
- |
Stato di tutti gli ingressi |
|
I0 |
BOOL |
- |
Stato dell'ingresso 0 |
|
|
... |
... |
|||
|
I3 |
Stato dell'ingresso 3 |
|||
|
Uscite |
QB0 |
BYTE |
- |
Byte di comando di tutte le uscite |
|
Q0 |
BOOL |
- TRUE FALSE |
Bit di comando dell'uscita 0 |
|
|
... |
... |
|||
|
Q3 |
Bit di comando dell'uscita 3 |
|||
Per ulteriori descrizioni generiche, vedere Descrizione della scheda Mapping I/O.
Questa tabella permette di configurare il modulo come modulo opzionale:
Se il modulo è collegato a un dispositivo distribuito, è possibile configurare il comportamento di ritorno alla posizione di sicurezza.
