Schema di cablaggio del TM3AI2H / TM3AI2HG
Il modulo di espansione dispone di morsettiera rimovibile a vite per il collegamento degli ingressi e dell'alimentazione.
Vedere Miglior prassi per il cablaggio.

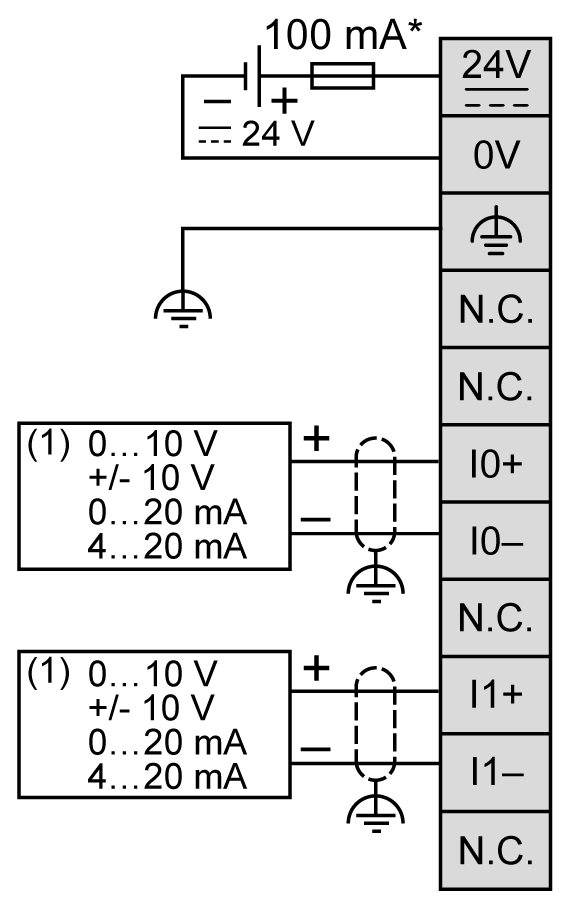

La seguente figura mostra il collegamento tra gli ingressi, i sensori e le linee comuni:
* Fusibile tipo T
(1) Dispositivo di uscita analogica corrente/tensione
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)". |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
