Presentazione del TM3TI4 / TM3TI4G
Moduli di espansione analogici TM3TI4 (vite) e TM3TI4G (molla):
o4 canali 16 bit (tensione, corrente, termocoppia isolata, RTD a 3 fili)
oMorsettiera a vite o a molla rimovibile
|
Caratteristiche |
Valore |
|||||
|---|---|---|---|---|---|---|
|
Numero di canali di ingresso |
4 ingressi |
|||||
|
Alimentazione nominale |
24 Vdc |
|||||
|
Tipo di segnale |
Tensione |
Corrente |
Termocoppia |
RTD a 3 fili |
||
|
Campo d'ingresso |
0 - 10 Vdc –10 - +10 Vdc |
0 - 20 mA 4 - 20 mA |
Tipo K, J, R, S, B, E, T, N, C |
PT100, PT1000, NI100, NI1000 |
||
|
Risoluzione max. |
16 bit o 15 bit + segno (65536 punti) |
|||||
|
Tipo di collegamento |
TM3TI4 |
Morsettiera a vite rimovibile |
||||
|
TM3TI4G |
Morsettiera a molla rimovibile |
|||||
|
Lunghezza e tipo di cavo |
Tipo |
Cavo schermato a coppia intrecciata |
||||
|
Lunghezza |
Max. 30 m (98 ft) |
|||||
|
Peso |
TM3TI4 |
110 g (3.88 oz) |
||||
|
TM3TI4G |
100 g (3.52 oz) |
|||||

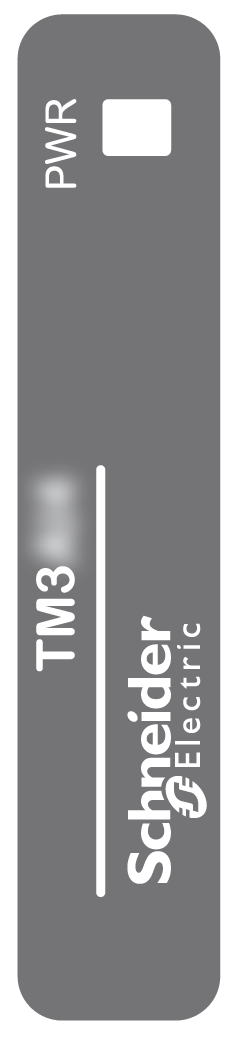

Nella figura seguente sono illustrati i LED di stato:
Nella tabella riportata di seguito sono descritti i LED di stato:
|
LED |
Colore |
Stato |
Descrizione |
|---|---|---|---|
|
PWR |
Verde |
Acceso |
Indica che è stata applicata l'alimentazione al bus TM3. |
|
Spento |
Indica che è stata rimossa l'alimentazione del bus TM3. |
