Schema di cablaggio del TM3AQ2 / TM3AQ2G
Questi moduli di espansione dispongono di morsettiera rimovibile a vite o a molla per il collegamento delle uscite e dell'alimentazione.
Vedere Miglior prassi per il cablaggio.

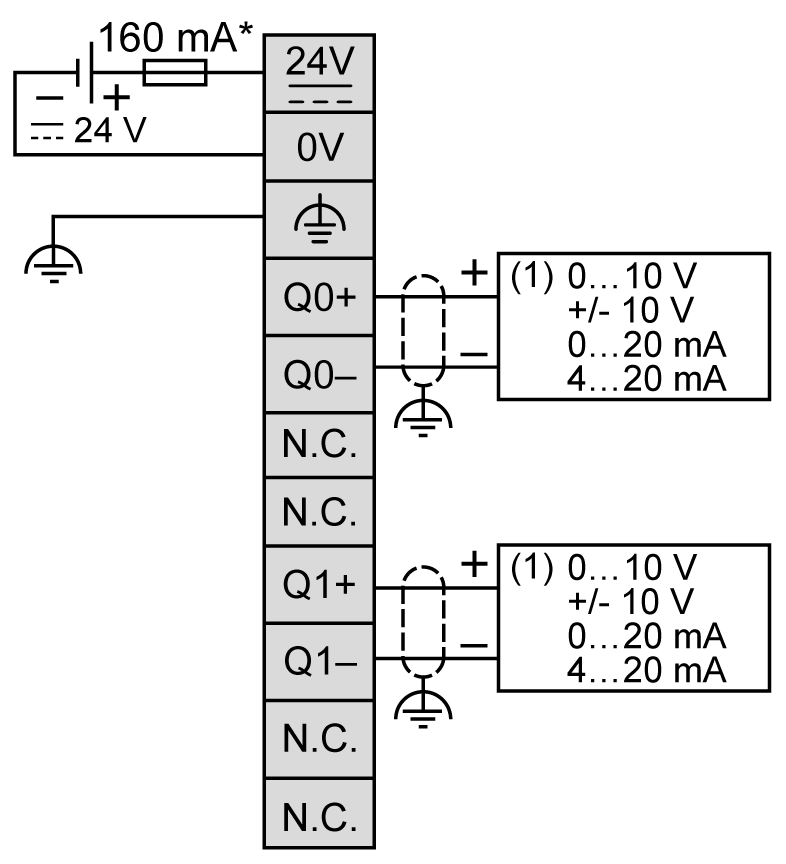

La seguente figura mostra il collegamento tra le uscite, gli attuatori e le linee comuni:
* Fusibile tipo T
(1) Preattuatore tensione/corrente
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)". |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
