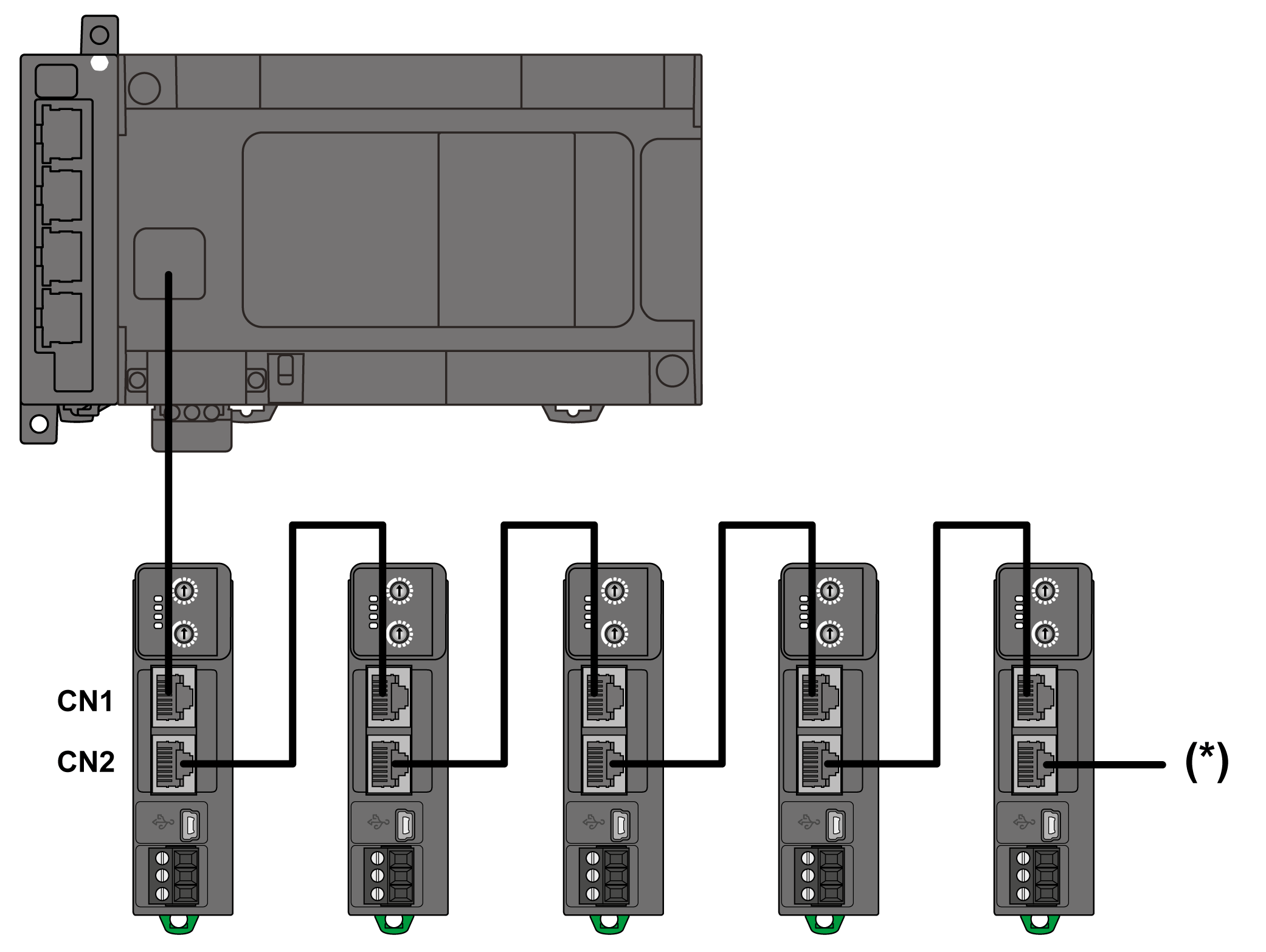

Il Accoppiatore bus linea seriale TM3 Modbus è dotato di due porte isolate RJ45 (CN1, CN2) che consentono una semplice configurazione a margherita, come mostrato nell'illustrazione seguente:
* È possibile collegare fino a 32 dispositivi Modbus. L'ultimo dispositivo deve essere terminato da una resistenza di terminazione.
Questa tabella descrive le caratteristiche della linea seriale:
|
Caratteristiche |
Descrizione |
|---|---|
|
Funzione |
Linea seriale, Modbus, TIA-485 |
|
Tipo di connettore |
|
|
Tipo di cavo |
Schermato |
|
Topologia |
Tipo di bus |
Questa illustrazione mostra l'assegnazione dei pin del connettore RJ45 (RS-485):
Questa tabella descrive i pin del connettore RJ45 (RS-485):
|
N° pin |
Segnale |
Descrizione |
|---|---|---|
|
1 |
N.C. |
Nessun collegamento |
|
2 |
N.C. |
Nessun collegamento |
|
3 |
N.C. |
Nessun collegamento |
|
4 |
D1 |
Trasmissione/ricezione dati Low |
|
5 |
D0 |
Trasmissione/ricezione dati High |
|
6 |
N.C. |
Nessun collegamento |
|
7 |
N.C. |
Nessun collegamento |
|
8 |
C |
Comune |
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)". |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
