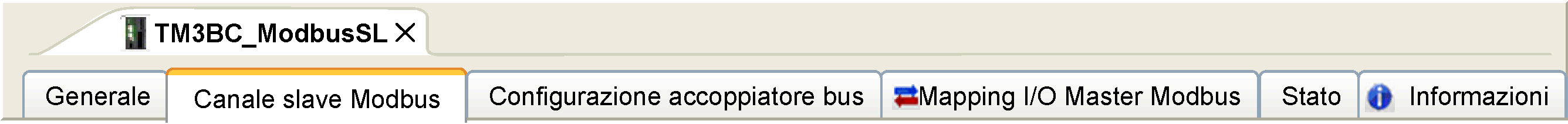

Generale

È possibile accedere a:

oIndirizzo slave, ossia l'indirizzo configurato sull'accoppiatore bus. È limitato a 1 - 127.

oTimeout risposta [ms], ossia la quantità di tempo in millisecondi di attesa di un master della risposta dell'accoppiatore bus a una richiesta prima di determinare che non risponde e procedere alla scansione successiva.

Canale slave Modbus

Scheda di sola lettura. Fornisce:

oNumero di scansioni

oTipo di scansioni (lettura, lettura/scrittura, scrittura)

oQuantità di dati trasferiti in ogni scansione

Configurazione accoppiatore bus

È possibile accedere a:

oMonitoring Timeout, ossia la quantità di tempo in millisecondi di attesa dell'accoppiatore bus prima di rispondere a una richiesta dal master prima di determinare che vi sia un problema di rete e/o del master. Viene quindi avviata la gestione di posizionamento di sicurezza dell'accoppiatore bus.

L'intervallo accettabile di valori è 0 - 65535 millisecondi.

Un valore di 0 disattiva:

oil timeout di monitoraggio nell'accoppiatore bus

ola gestione di posizionamento di sicurezza nell'accoppiatore bus

ola possibilità di gestire l'accoppiatore bus tramite il server Web

oChannels Cycle Time è il tempo configurato di ciascuna scansione per l'accoppiatore bus.

Mapping I/O Master Modbus

Fornisce informazioni su tipo e nome di variabile associata all'accoppiatore bus.

Stato

È possibile accedere allo stato dei moduli di I/O e comunicazione tra accoppiatore bus e controller. Gli stati sono descritti da:

oIn esecuzione: l'accoppiatore bus è in funzione.

oNon in esecuzione: l'accoppiatore bus non è in esecuzione e non scambia dati.

oIl modulo segnala un errore: almeno un modulo di espansione è in errore (errore di configurazione o runtime).

oErrore bus: è stato rilevato un messaggio di errore di comunicazione (del bus di campo o del bus TM3 interno).
