Schema di cablaggio del TM3DQ16TK
Questo modulo di espansione dispone di connettore HE10 (MIL 20) integrato per il collegamento delle uscite e dell'alimentazione.
Vedere Miglior prassi per il cablaggio.
Schema di cablaggio con cavi non cablati

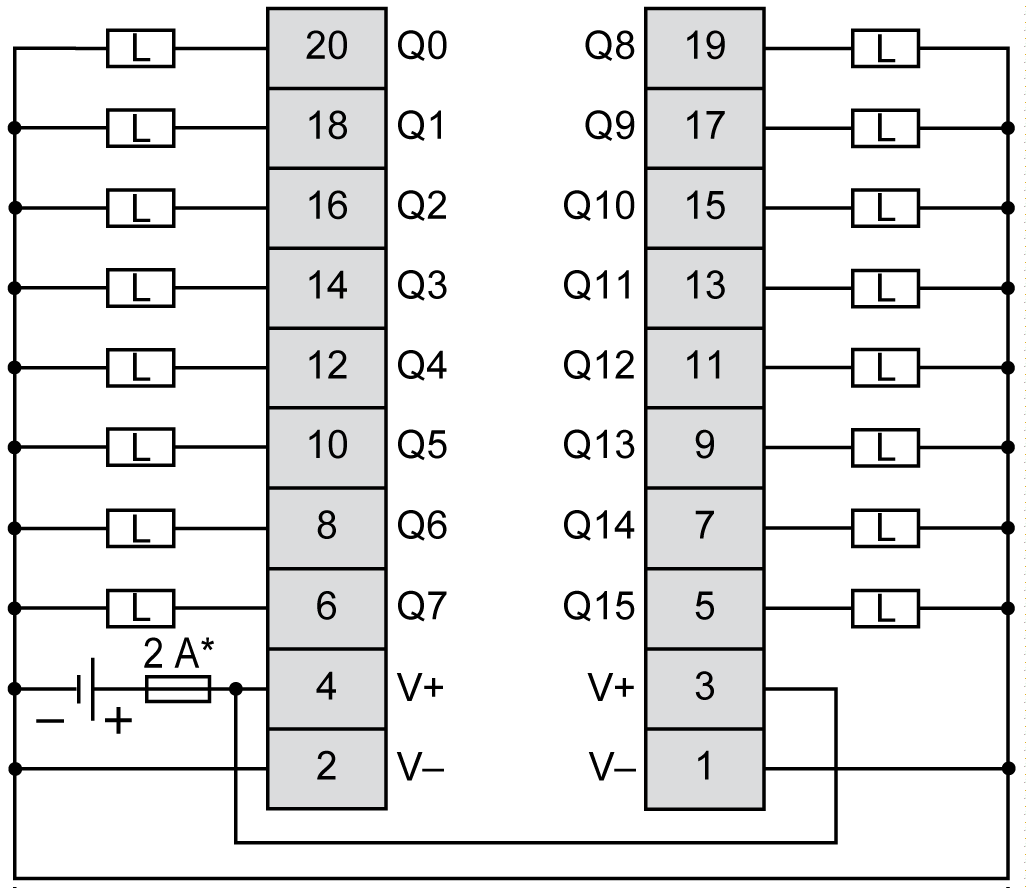

La seguente figura illustra le connessioni tra le uscite, gli attuatori e le linee comuni:
* Fusibile tipo T
Per maggiori informazioni sull'alimentazione 24 Vdc, vedere la sezione Caratteristiche dell'alimentazione DC.
Per maggiori informazioni sul colore dei cavi per i TWDFCW30K/TWDFCW50K, vedere la sezione Descrizione dei cavi TWDFCW••K.
