Presentazione del TM3DQ8R / TM3DQ8RG
Modulo di espansione digitale TM3DQ8R (vite) e TM3DQ8RG (molla):
o8 canali
ouscite relé a 2 A
o1 linea comune
oMorsettiera a vite o a molla rimovibile
|
Caratteristiche |
Valore |
||
|---|---|---|---|
|
Numero di canali di uscita |
8 uscite |
||
|
Tipo contatto |
NO (normalmente aperto) |
||
|
Tipo d'uscita |
Relè |
||
|
Tensione di uscita nominale |
24 Vdc / 240 Vac |
||
|
Corrente di uscita nominale |
2 A |
||
|
Tipo di collegamento |
TM3DQ8R |
Morsettiera a vite rimovibile |
|
|
TM3DQ8RG |
Morsettiera a molla rimovibile |
||
|
Lunghezza e tipo di cavo |
Tipo |
Non schermato |
|
|
Lunghezza |
Max. 30 m (98 ft) |
||
|
Peso |
110 g (3.90 oz) |
||

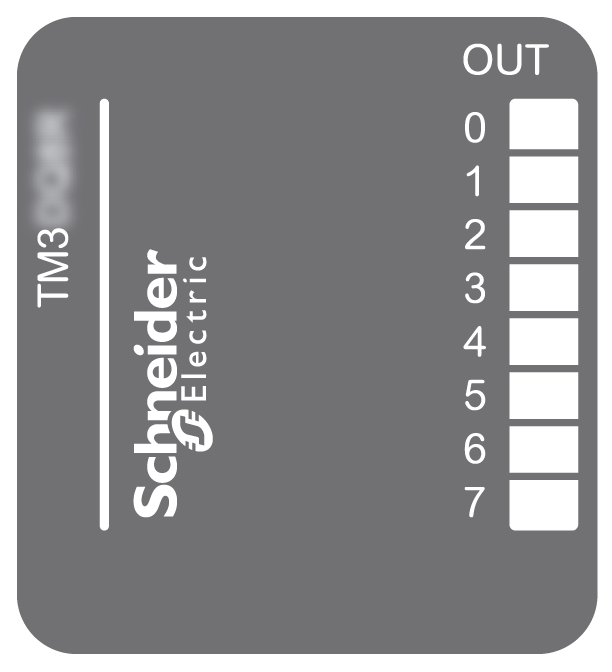

Nella figura seguente sono illustrati i LED di stato:
Questa tabella descrive i LED di stato:
|
LED |
Colore |
Stato |
Descrizione |
|---|---|---|---|
|
0 - 7 |
Verde |
Acceso |
Il canale di uscita è attivato. |
|
Spento |
Il canale di uscita è disattivato. |
