Montaggio diretto sulla superficie di un pannello
Questa sezione mostra come installare il modulo di espansione TM3 utilizzando il kit di montaggio su pannello. La sezione contiene inoltre lo schema dei fori di montaggio per tutti i moduli.
Installazione del kit di montaggio su pannello
La seguente procedura spiega come installare una fascetta di montaggio:
|
Passo |
Azione |
|---|---|
|
1 |

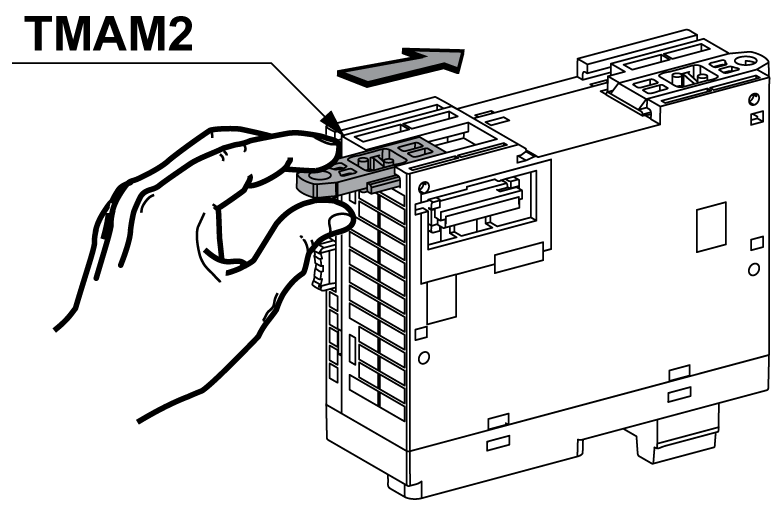

Inserire la fascetta di montaggio TMAM2 nello slot che si trova nella parte superiore del modulo.
|

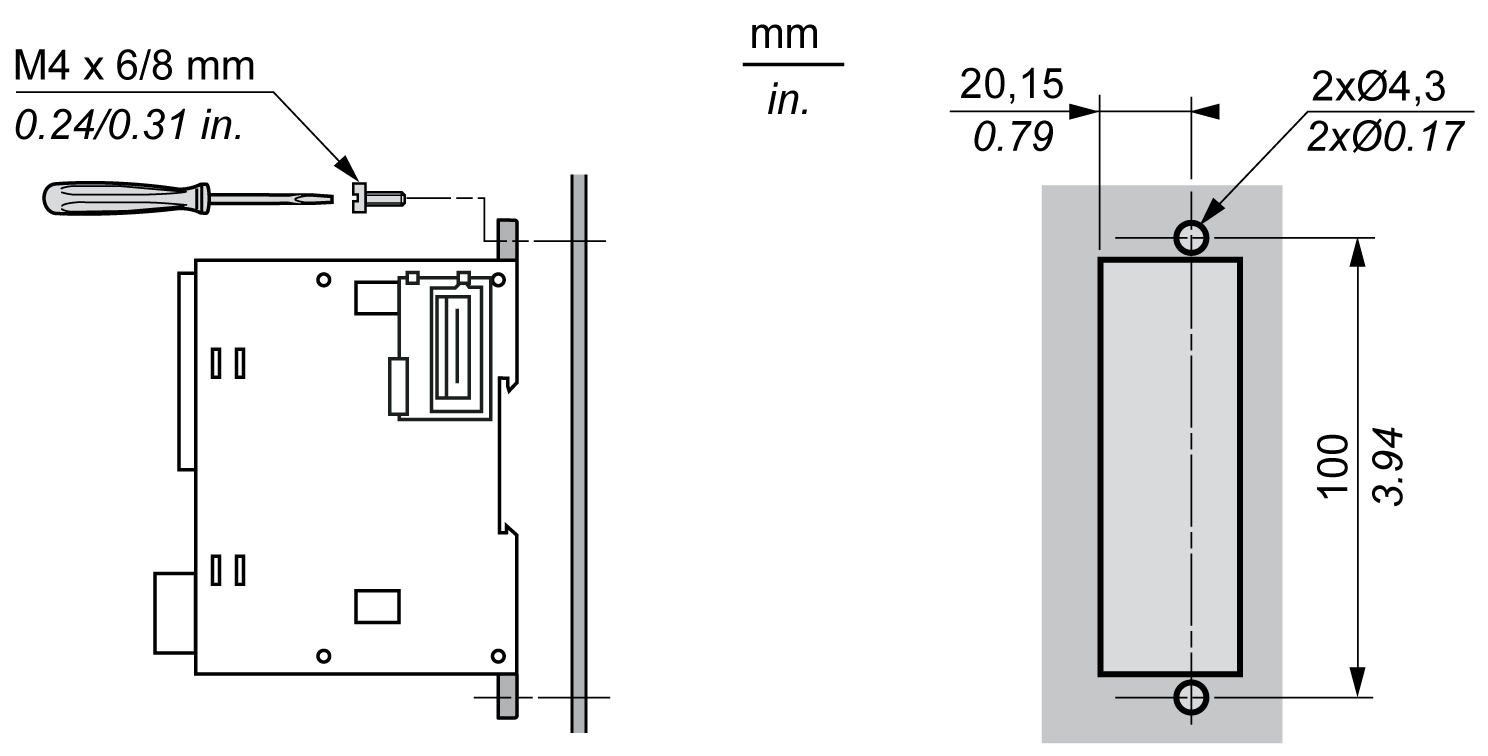

La figura seguente mostra i fori di montaggio per i moduli di espansione TM3XTYS4:

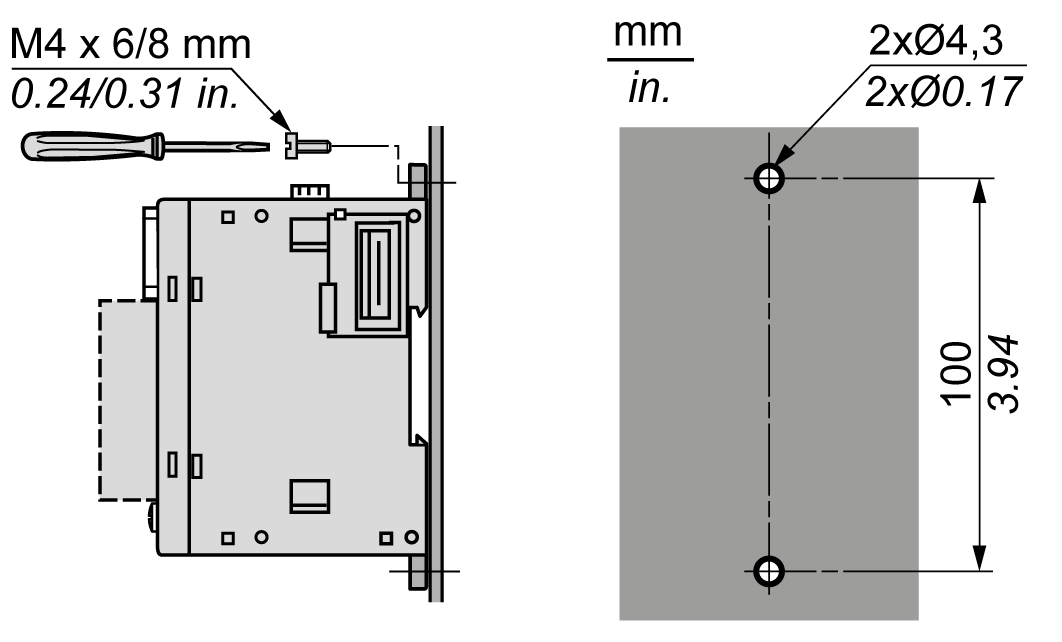

La figura seguente mostra i fori di montaggio per i moduli di espansione TM3X•HSC202• :
