Introduzione alla funzione Expert
Panoramica delle funzioni Expert
Gli ingressi e le uscite disponibili sui moduli di espansione TM3 HSC possono essere configurati per utilizzare le funzioni avanzate di High Speed Counter (HSC).
Caratteristiche I/O:
|
Tipo di I/O |
TM3XFHSC202 |
TM3XHSC202 |
|---|---|---|
|
Ingressi veloci |
10 |
|
|
Uscite veloci |
8 |
|
|
Eventi esterni |
8 |
Nessuno |
Le funzioni HSC eseguono il conteggio veloce degli impulsi provenienti da sensori, switch o altri dispositivi collegati agli ingressi veloci.
Per maggiori informazioni sulle funzioni HSC, fare riferimento a Tipi di contatori ad alta velocità.
Il numero massimo di funzioni Expert configurabili dipende dal tipo di funzione Expert e dal numero di funzioni opzionali configurate. Fare riferimento ad Assegnazione I/O. È possibile configurare fino a due HSC Main e, se non si configurano tutte le opzioni, sarà possibile configurare contatori HSC Simple per gli ingressi restanti.
Numero massimo delle funzioni expert per codice prodotto di TM3:
|
Tipo di funzione Expert |
TM3XFHSC202 TM3XHSC202 |
|
|---|---|---|
|
Numero totale di funzioni HSC |
10 |
|
|
HSC Simple |
10 |
|
|
HSC Main |
Fase singola |
2 |
|
Fase doppia |
||
|
Misuratore di frequenza |
||
|
Misuratore di periodo |
||
Il numero massimo di funzioni expert possibili è limitato ulteriormente dal numero di ingressi usati da ogni funzione Expert.
Configurazioni di esempio:
o10 HSC Simple su TM3XHSC202
o2 HSC Main Single Phase con EN, CAP e SYNC configurati + 2 HSC Simple
Configurazione di una funzione Expert
|
Passo |
Descrizione |
|---|---|
|
1 |
Aggiungere un modulo TM3 Expert alla configurazione. |
|
2 |

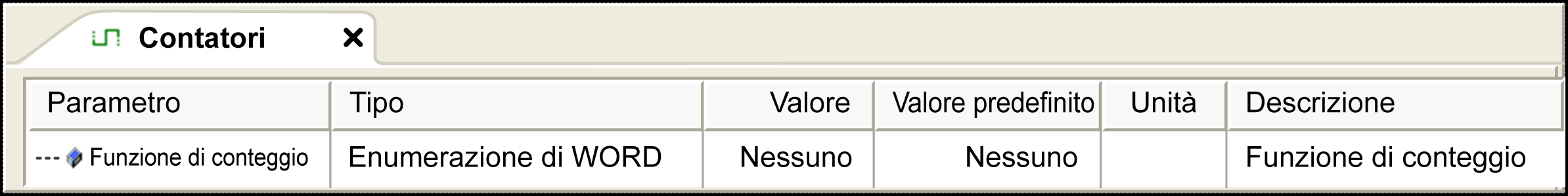

Nella struttura Dispositivi, fare doppio clic su MyController > IO_Bus > Modulo_x > Contatori, dove x è il numero del modulo. Risultato: viene visualizzata la finestra delle funzioni Contatori:
|
|
3 |
Fare doppio clic su Nessuno nella colonna Valore e scegliere il tipo di contatore da assegnare. Risultato: la configurazione predefinita del tipo di contatore compare quando si fa clic in un punto qualsiasi nella finestra di configurazione. |
|
4 |
Configurare i parametri della funzione Expert, come descritto nei seguenti capitoli. |
|
5 |
Per configurare una funzione Expert aggiuntiva, fare clic sulla scheda + che viene visualizzata quando è stata configurata una funzione Expert. NOTA: Se è già configurato il numero massimo di funzioni Expert, viene visualizzato un messaggio al fondo della finestra di configurazione per informare che è ora possibile aggiungere solo funzioni HSC Simple. |
I/O configurati come funzioni Expert
Quando gli I/O sono configurati come funzioni Expert:
oGli I/O possono essere letti tramite variabili di memoria.
oLa gestione del cortocircuito si applica alle uscite. Gli stati delle uscite sono disponibili.
oQuando gli ingressi sono utilizzati nelle funzioni HSC Expert, il filtro integratore viene sostituito da un filtro antirimbalzo. Il valore del filtro è configurato nella finestra di configurazione.
Gli I/O non utilizzati dalle funzioni Expert possono essere configurati come I/O standard.
È possibile configurare i seguenti I/O per l'uso da parte di funzioni Expert:
|
|
TM3XFHSC202 TM3XHSC202 |
|---|---|
|
Ingressi |
10 ingressi veloci (I0 - I9) |
|
Uscite |
8 uscite veloci (Q0 - Q7) |
NOTA: Tutti gli I/O sono disabilitati per impostazione predefinita nella finestra di configurazione.
La tabella seguente mostra gli I/O configurabili per le funzioni expert:
|
Funzione Expert |
Nome |
Ingresso veloce |
Uscita rapida |
|---|---|---|---|
|
HSC Simple |
Ingresso A |
M |
– |
|
HSC Main Single Phase |
Ingresso A |
M |
– |
|
HSC Main Dual Phase |
Ingresso A Ingresso B |
M M |
– – |
|
Misuratore di frequenza |
Ingresso A |
M |
– |
|
Misuratore di periodo |
Ingresso A |
M |
– |
|
Funzioni opzionali |
Ingresso EN |
C |
– |
|
Ingresso SYNC |
C |
– |
|
|
Ingresso CAP |
C |
– |
|
|
Uscita riflessa 0 |
– |
C |
|
|
Reflex 1 uscita |
– |
C |
|
|
Uscita riflessa 2 |
– |
C |
|
|
Uscita riflessa 3 |
– |
C |
|
|
M Obbligatorio C Configurabile facoltativamente |
|||
La finestra Riepilogo IO mostra gli I/O e gli eventi esterni utilizzati dalle funzioni Expert o dai moduli di espansione.
Per visualizzare la finestra Riepilogo IO:
|
Passo |
Azione |
|---|---|
|
1 |
Nella scheda Struttura dispositivi, fare clic con il pulsante destro del mouse sul nodo Modulo_x e scegliere Riepilogo IO. |

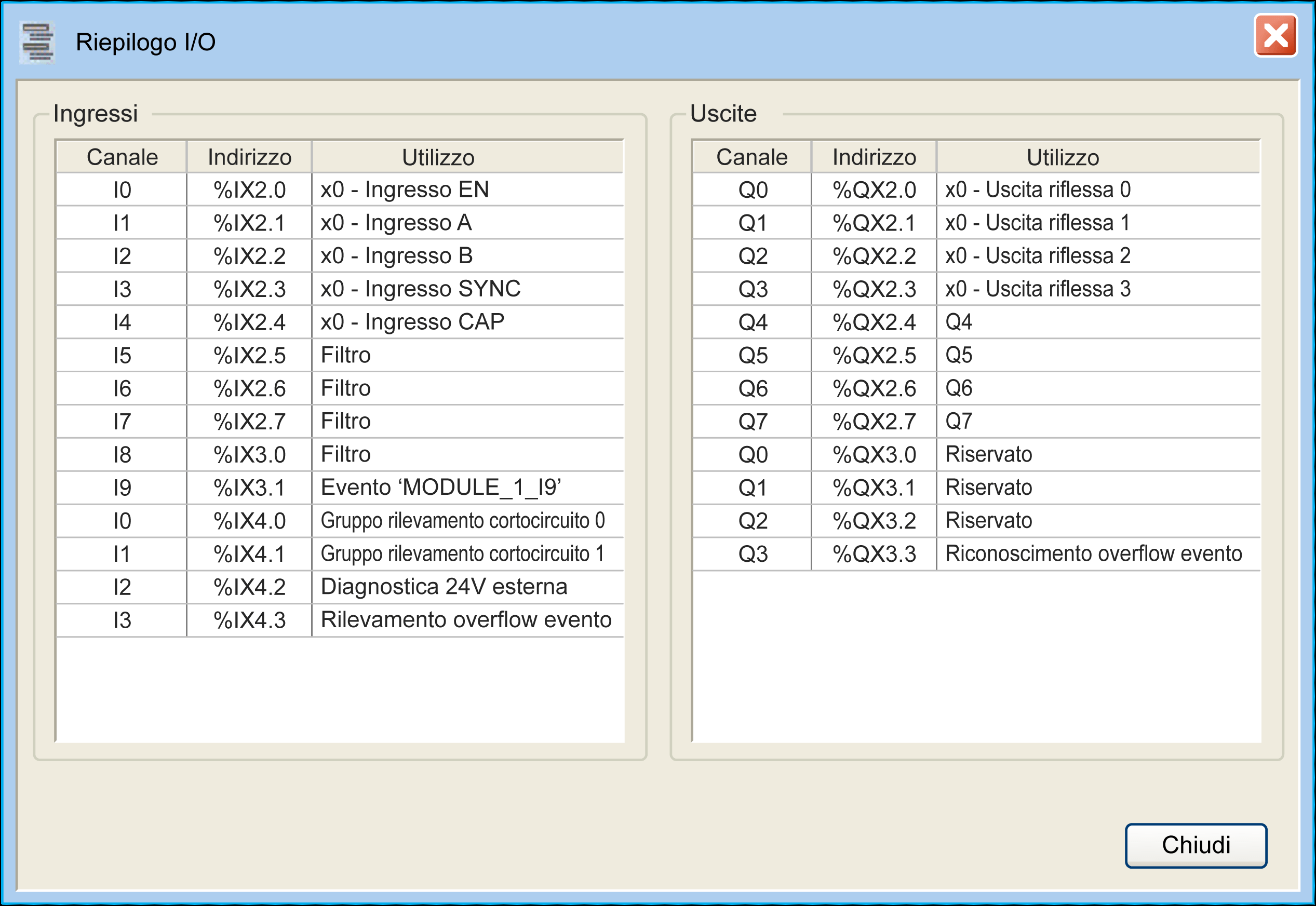

Esempio di finestra Riepilogo IO:
