Il modulo trasmettitore e ricevitore TM3 è equipaggiato con:
o1 connettore frontale RJ45
o1 vite per la messa a terra funzionale
o2 LED di stato (collegamento e alimentazione)
Il modulo di espansione ricevitore TM3 è predisposto con:
o1 connettore frontale RJ45
o1 connettore per l'alimentazione
o2 LED di stato (collegamento e alimentazione)
Il modulo trasmettitore TM3 è collegato al logic controller tramite il bus TM3. Esso viene collegato utilizzando un connettore a sinistra del modulo. Il modulo di espansione trasmettitore TM3 è l'ultimo modulo fisico della configurazione locale (non esiste un connettore del bus a destra del modulo).
Il modulo di espansione ricevitore TM3 è collegato attraverso il connettore frontale RJ45 al modulo trasmettitore TM3con un cavo appropriato.
Moduli trasmettitori e ricevitori TM3
La seguente tabella mostra i moduli di espansione trasmettitore e ricevitore TM3:
|
Codice prodotto |
Descrizione |
Tipo di morsetto / passo |
|---|---|---|
|
Modulo di trasmissione dati per gli I/O remoti |
1 connettore frontale RJ-45 1 vite per collegamento di terra funzionale |
|
|
Modulo di ricezione dati per gli I/O remoti |
1 connettore frontale RJ-45 Connettore di alimentazione / 5,08 mm |
Implementazione dei moduli trasmettitori e ricevitori TM3

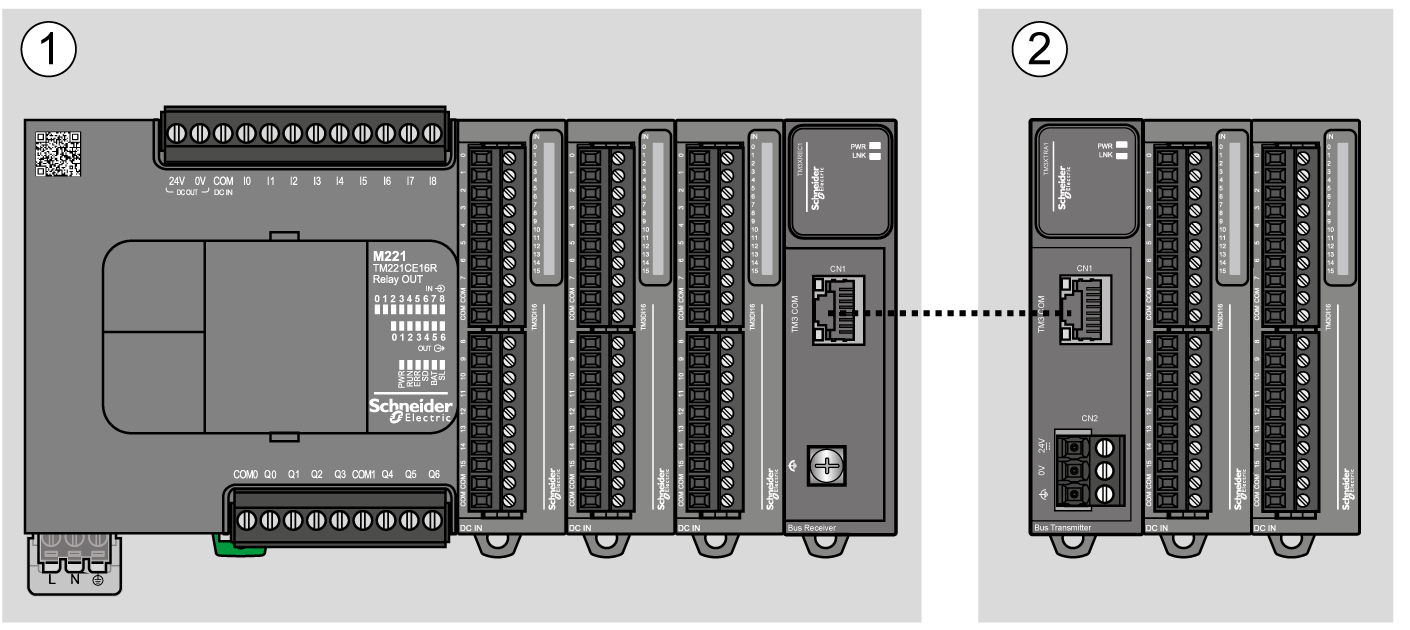

La seguente figura definisce il sistema suddiviso in una configurazione locale e una configurazione remota (esempio M221):
1 Configurazione locale
2 Configurazione remota

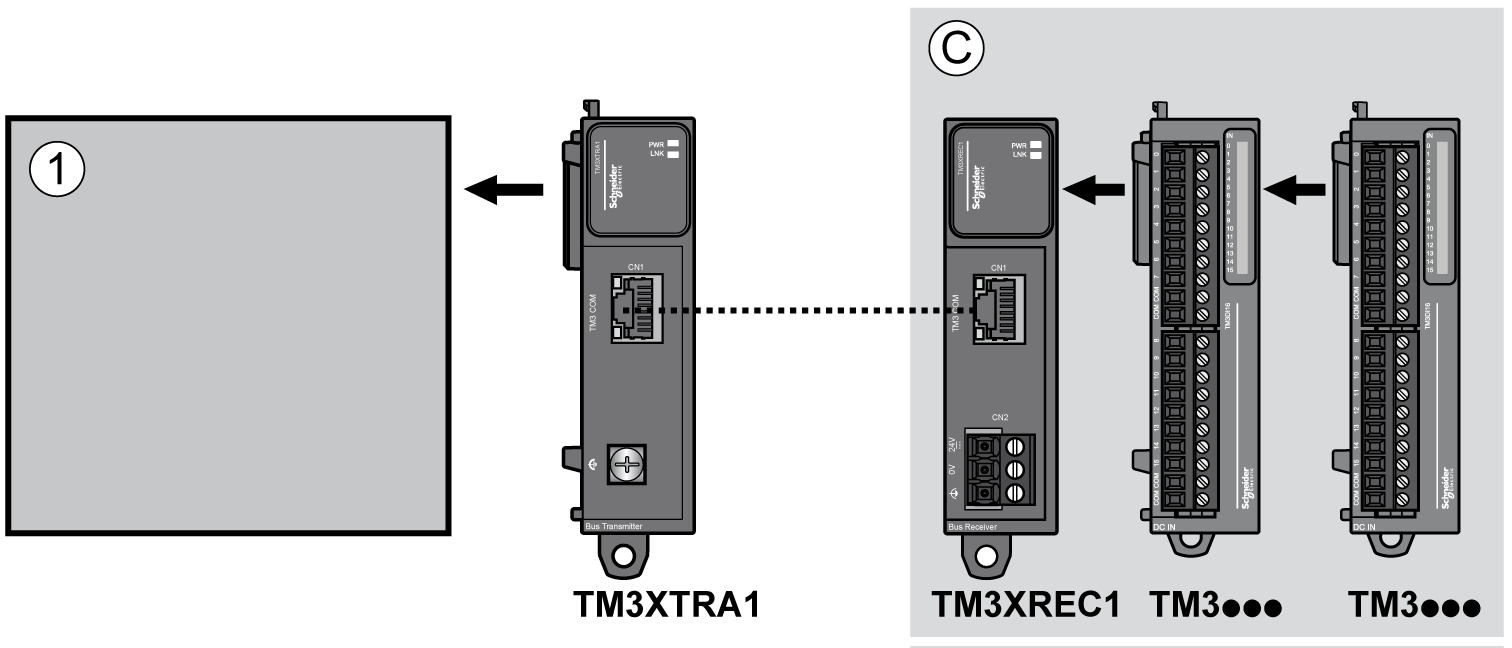

La figura seguente rappresenta i componenti di una configurazione remota:
1 Controller e moduli
C Moduli di espansione (7 max.)
NOTA: i moduli trasmettitori e ricevitori non contano nel numero massimo di moduli di espansione.
NOTA: Non è possibile utilizzare i moduli TM2 nelle configurazioni che includono i moduli trasmettitore e ricevitore TM3.
|
Codice prodotto |
Descrizione |
Utilizzo |
Quantità |
|---|---|---|---|
|
TMAT2PSET |
Set di 5 morsettiere rimovibili a vite |
Permette di collegare l'alimentatore 24 Vdc |
1 |
|
AB1AB8P35 |
Staffe terminali |
Permette di fissare il logic controller o il modulo ricevitore e i relativi moduli di espansione su una guida sezione profilata top hat (guida DIN). |
1 |
|
TM2XMTGB |
Barra di messa a terra |
Collega la schermatura del cavo e il modulo alla messa a terra funzionale. |
1 |
|
TM200RSRCEMC |
Fascetta serracavo di schermatura |
Permette il fissaggio e il collegamento della terra alla schermatura del cavo. |
Confezione da 25 |
|
TMAM2 |
Kit di montaggio |
Installare il controller e i moduli di I/O direttamente su un pannello verticale, piatto. |
1 |
|
Codice prodotto |
Descrizione |
Utilizzo |
Quantità |
Lunghezza |
|---|---|---|---|---|
|
VDIP184546005 |
Actassi CL-MNC5e Patchcord cavo RJ45 |
Permette di collegare il trasmettitore al ricevitore. |
1 |
0,5 m (1.64 ft) |
|
VDIP184546010 |
1 m (3.28 ft) |
|||
|
VDIP184546020 |
2 m (6.56 ft) |
|||
|
VDIP184546030 |
3 m (9.84 ft) |
|||
|
VDIP184546050 |
5 m (16.40 ft) |
|||
|
Fornito con il modulo TM3XTRA1 |
Cavo di terra funzionale |
Permette di collegare la terra funzionale (FE) direttamente al backplane conduttivo. |
1 |
0,12 m (0.39 ft) |
