Il modulo elettronico 12In digitale è dotato di 12 ingressi sink.

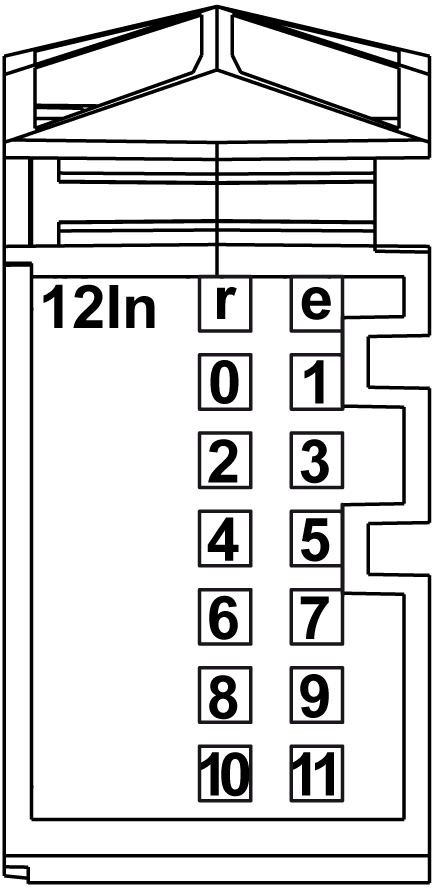

Nella figura seguente vengono illustrati i LED per 12In:
Nella tabella seguente vengono mostrati i LED di stato di 12In:
|
LED |
Colore |
Stato |
Descrizione |
|---|---|---|---|
|
r |
Verde |
Spento |
Alimentazione assente |
|
Lampeggio singolo |
Stato di azzeramento |
||
|
Lampeggiante |
Stato preoperativo |
||
|
Acceso |
Funzionamento normale |
||
|
e |
Rosso |
Spento |
OK o nessuna alimentazione |
|
e+r |
Luce rossa fissa/lampeggio singolo verde |
Firmware non valido |
|
|
0-11 |
Verde |
Off |
Ingresso corrispondente disattivato |
|
Acceso |
Ingresso corrispondente attivato |
||
Caratteristiche degli ingressi
|
|
|
RISCHIO DI INCENDIO |
|
Utilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori. |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Nella tabella seguente vengono fornite le specifiche del modulo elettronico 12In:
|
Caratteristiche |
Valore |
|
|---|---|---|
|
Numero di canali di ingresso |
12 |
|
|
Tipo di cablaggio |
1 filo |
|
|
Tipo di ingresso |
Tipo 1 |
|
|
Tipo di segnale |
Sink |
|
|
Tensione di ingresso nominale |
24 Vcc |
|
|
Campo della tensione di ingresso |
20,4 - 28,8 Vdc |
|
|
Declassamento |
55 - 60 °C (131...140 °F) |
11 canali attivati allo stesso tempo |
|
Corrente di ingresso nominale a 24 Vcc |
3,75 mA |
|
|
Impedenza d'ingresso |
6.4 kΩ |
|
|
Stato OFF |
5 Vdc max. |
|
|
Stato ON |
15 Vcc min. |
|
|
Filtro d'ingresso |
Hardware |
≤100 µs |
|
Software |
Il valore predefinito è 1 ms, può essere configurato tra 0 e 25 ms in intervalli da 0,2 ms |
|
|
Isolamento |
Tra ingresso e bus interno |
Vedere la nota 1 |
|
Tra i canali |
Non isolato |
|
1 L'isolamento del modulo elettronico è RMS 500 Vca tra i componenti elettronici alimentati dal bus di alimentazione TM5 e la parte alimentata dal segmento di alimentazione I/O 24 Vcc collegato al modulo elettronico. In pratica, è presente un ponte tra il bus di alimentazione TM5 e il segmento di alimentazione I/O 24 Vcc. I due circuiti di alimentazione fanno riferimento alla stessa massa funzionale (FE) tramite componenti specifici progettati per ridurre gli effetti dell'interferenza elettromagnetica. Questi componenti presentano valori nominali di 30 Vdc o 60 Vdc. Ciò riduce efficacemente l'isolamento dell'intero sistema dai 500 Vca RMS.

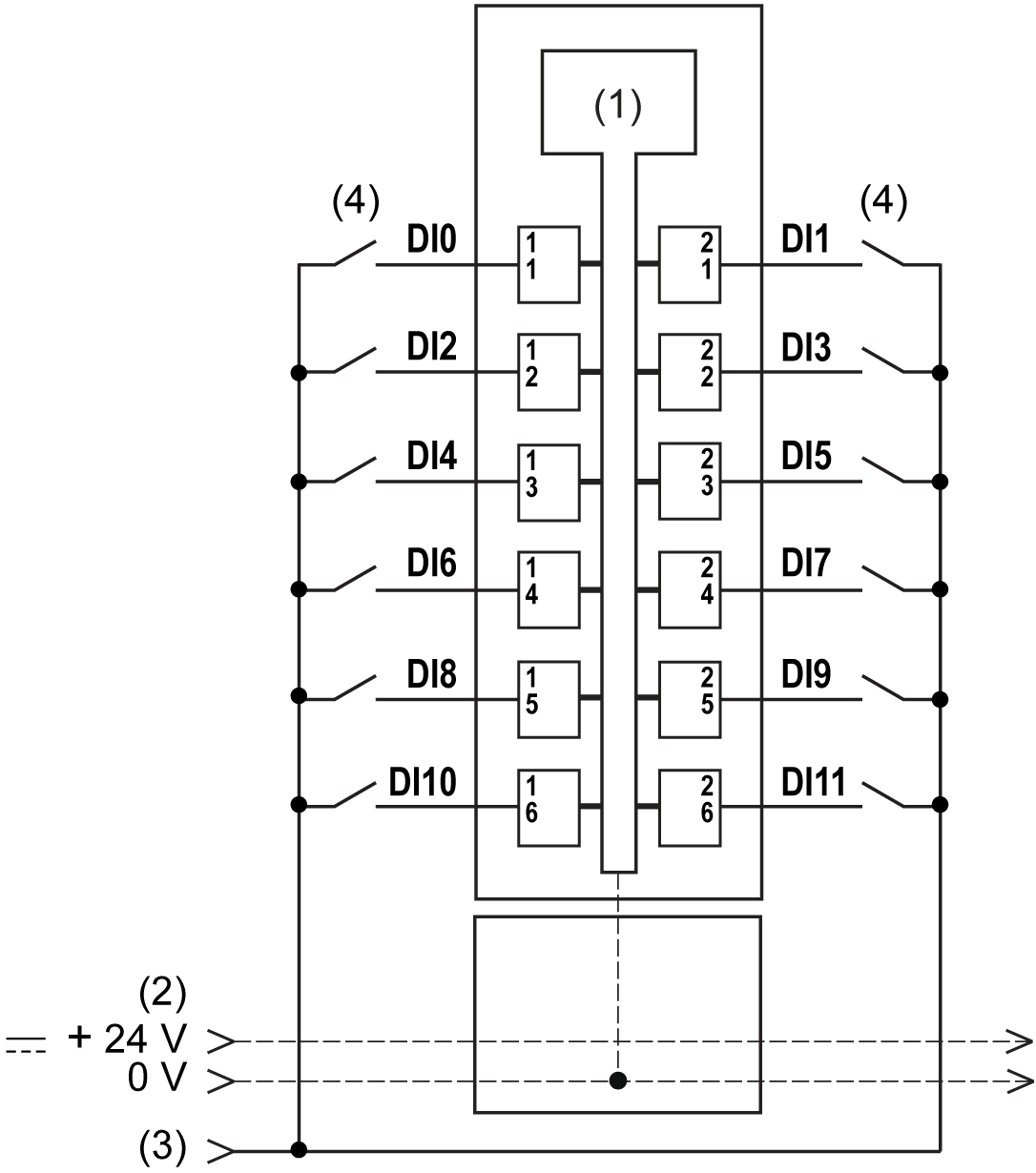

Nella figura seguente viene illustrato lo schema di cablaggio di 12In:
1 Componenti elettronici interni
2 Segmento di alimentazione I/O 24 Vcc integrato nelle basi bus
3 Segmento di alimentazione degli I/O 24 Vcc da connessione esterna
4 Sensore a 2 fili
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)". |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
