Il modulo I/O compatto è composto da:
obase bus e un set di cinque moduli elettronici
oun set di cinque morsettiere

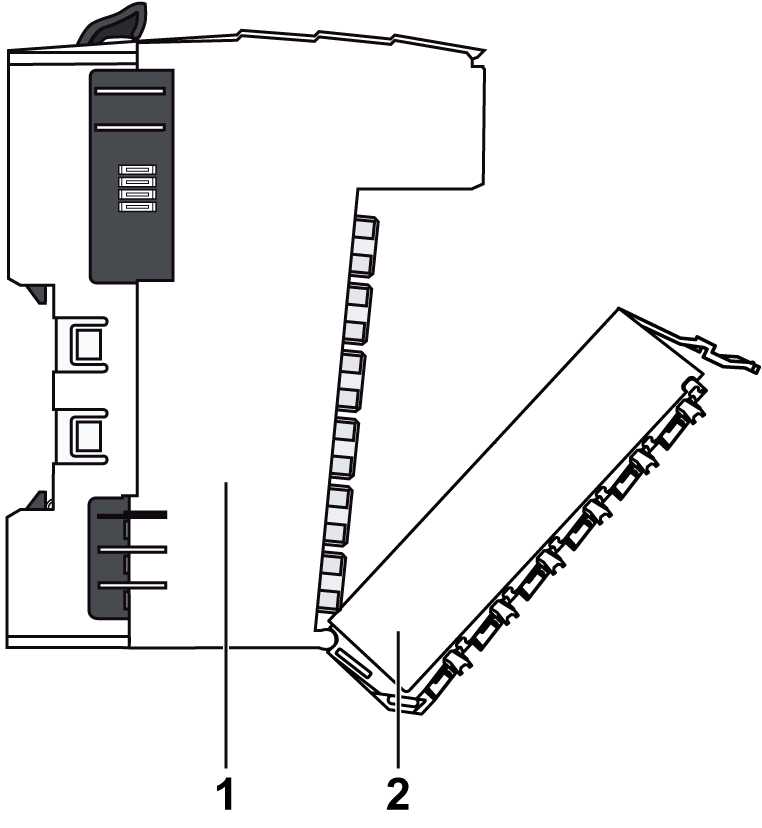

La seguente figura mostra gli elementi di un modulo I/O compatto.
1.Base bus integrata e moduli elettronici del modulo I/O compatto (inseparabili)
2.Morsettiere
Vedere anche la descrizione fisica del modulo elettronico e della morsettiera.
NOTA: Le morsettiere associate al blocco I/O compatto sono una morsettiera bianca a 12 pin.
|
AVVISO |
|
SCARICHE ELETTROSTATICHE |
|
oNon toccare mai i contatti del modulo elettronico. oMantenere sempre il connettore nella posizione corretta durante il normale funzionamento. |
|
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature. |

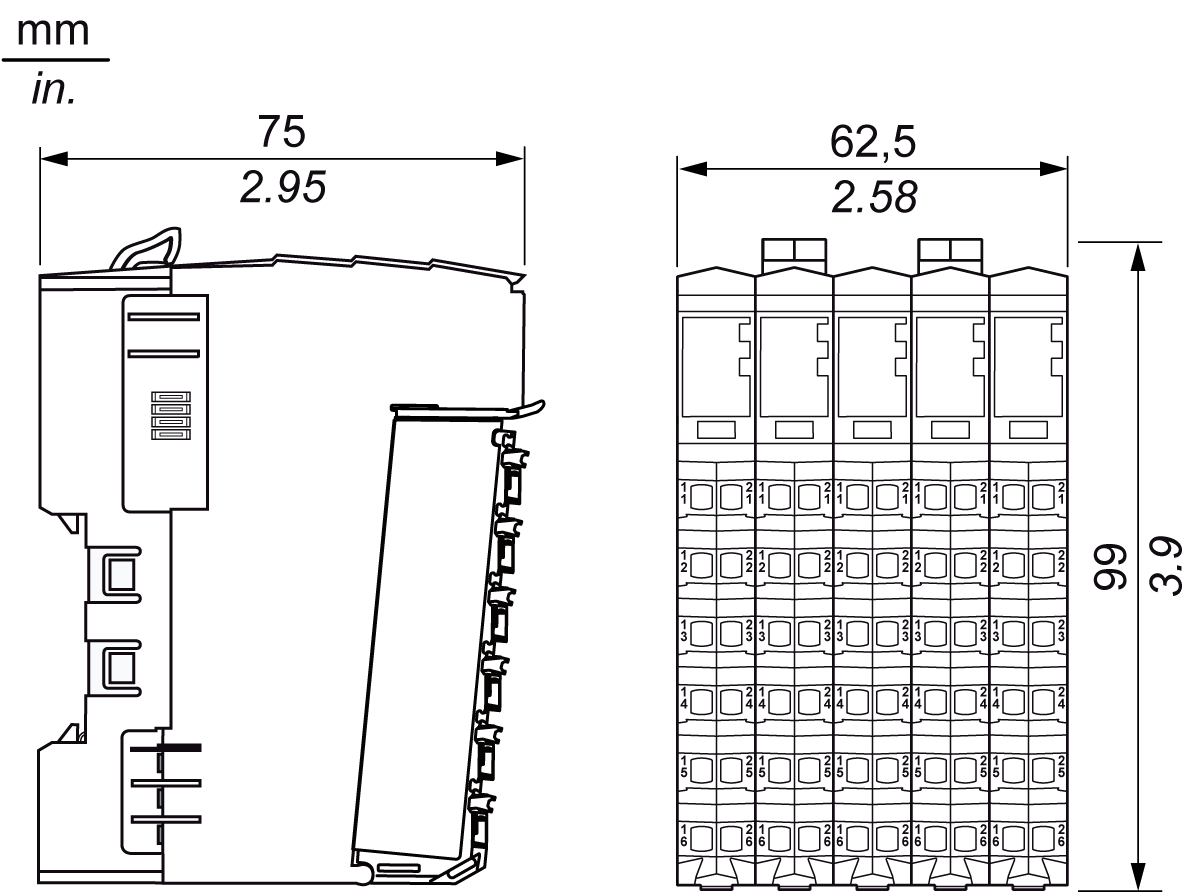

La seguente figura mostra le dimensioni di un modulo I/O compatto.
La procedura di installazione dei moduli è di installarli e assemblarli direttamente sulla guida DIN.

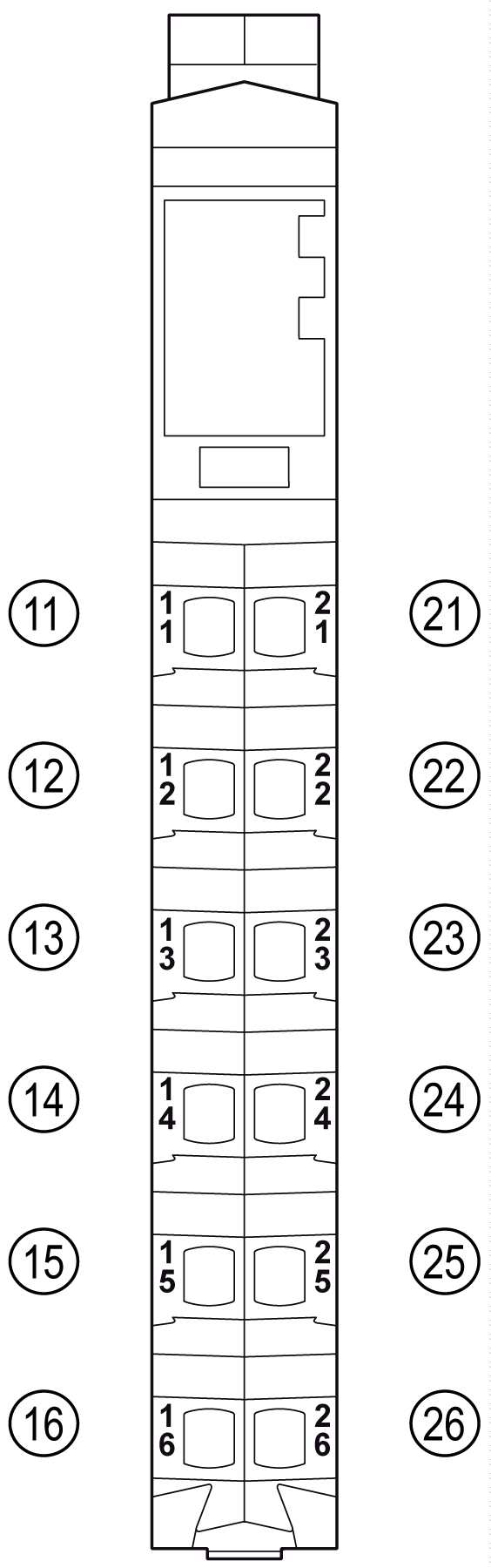

Nella figura seguente viene illustrata l'assegnazione dei pin per la morsettiera da 12 pin:
Vedere anche la descrizione fisica della morsettiera.
Consultare la sezione Installazione di accessori.
Fare riferimento alla sezione Etichette di Sistema TM5.
